92
926.237.1 - RU
Руководство для техНИческого пеРсоНала

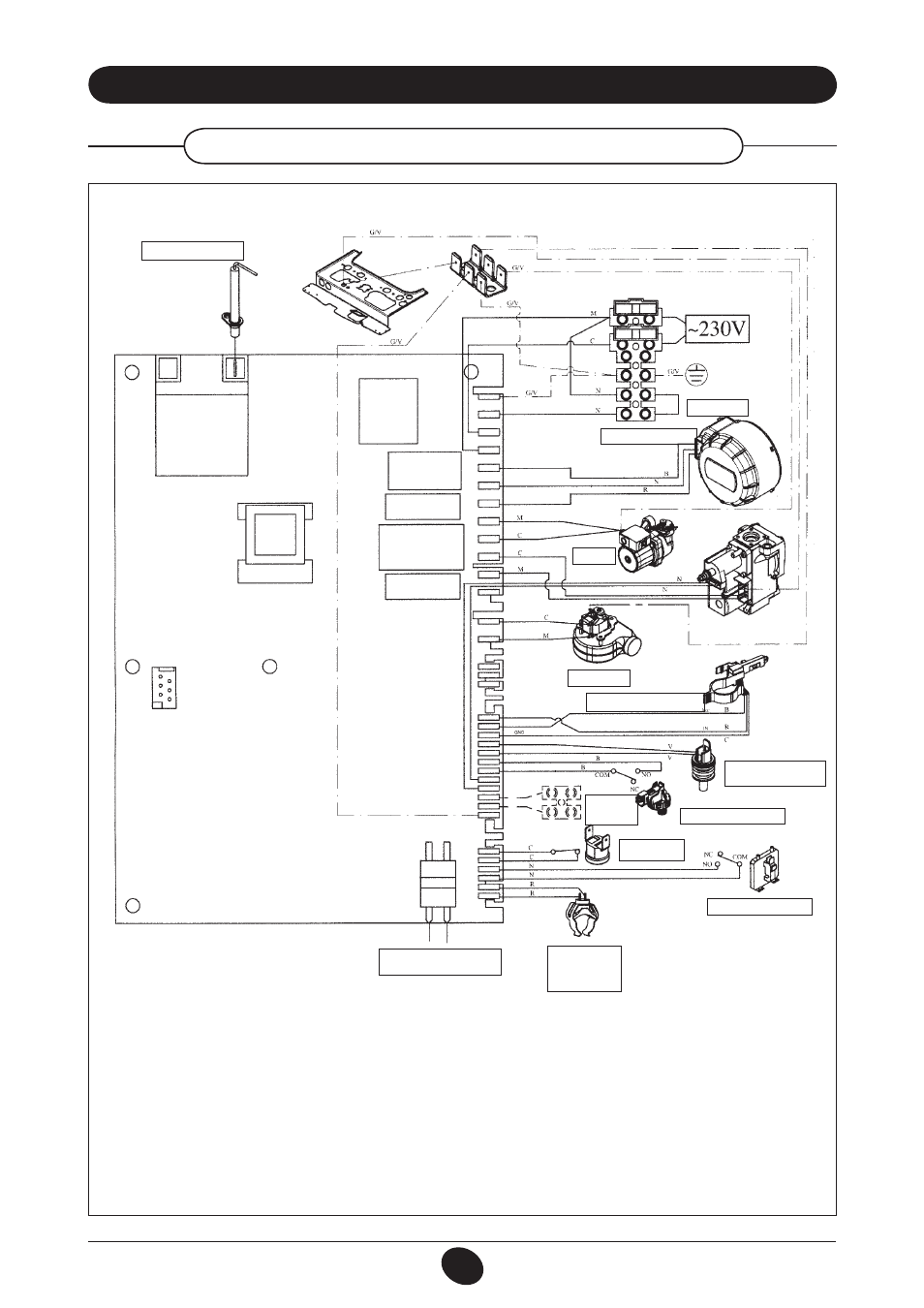

33. схЕМЫ эЛЕКТрИЧЕсКИх сОЕдИНЕНИй
24 F
цвет проводов
C = голубой
м = коричневый
n = черный
R = красный
G/V = желтый/зеленый
B = белый
V = зеленый
ЭЛЕКТРОД ЗАжИГАНИя/
КОНТРОЛя ПЛАМЕНИ
ТЕРМОСТАТ
ТРЕХХОДОВЫй
КЛАПАН
НАСОС
ВЕНТИЛяТОР
ДАТЧИК ПРИОРИТЕТА
СИСТЕМЫ ГВС
ДАТЧИК
УЛИЧНОй
ТЕМПЕРАТУРЫ
ГИДРАВЛИЧЕСКИй
ПРЕССОСТАТ
ТЕРМОСТАТ
ПЕРЕГРЕВА
ПНЕВМОРЕЛЕ–
ДАТЧИК ТяГИ
КОМНАТНЫй ТЕРМОСТАТ/
ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ
ДАТЧИК ТЕМПЕРАТУРЫ
(NTC) ГВС
ДАТЧИК
ТЕМПЕРАТУРЫ
(NTC) СИСТЕМЫ
ОТОПЛЕНИя
0812_1806 / CG_2075
