14
2.4. Оборудование управления двигателем
Оборудование управления двигателем, описываемое в настоящем разделе представляет собой
стандартную панель управления YANMAR и включает устройства отображения состояния
двигателя в процессе его работы, устройства запуска, регулировки оборотов и останова двига-
теля.

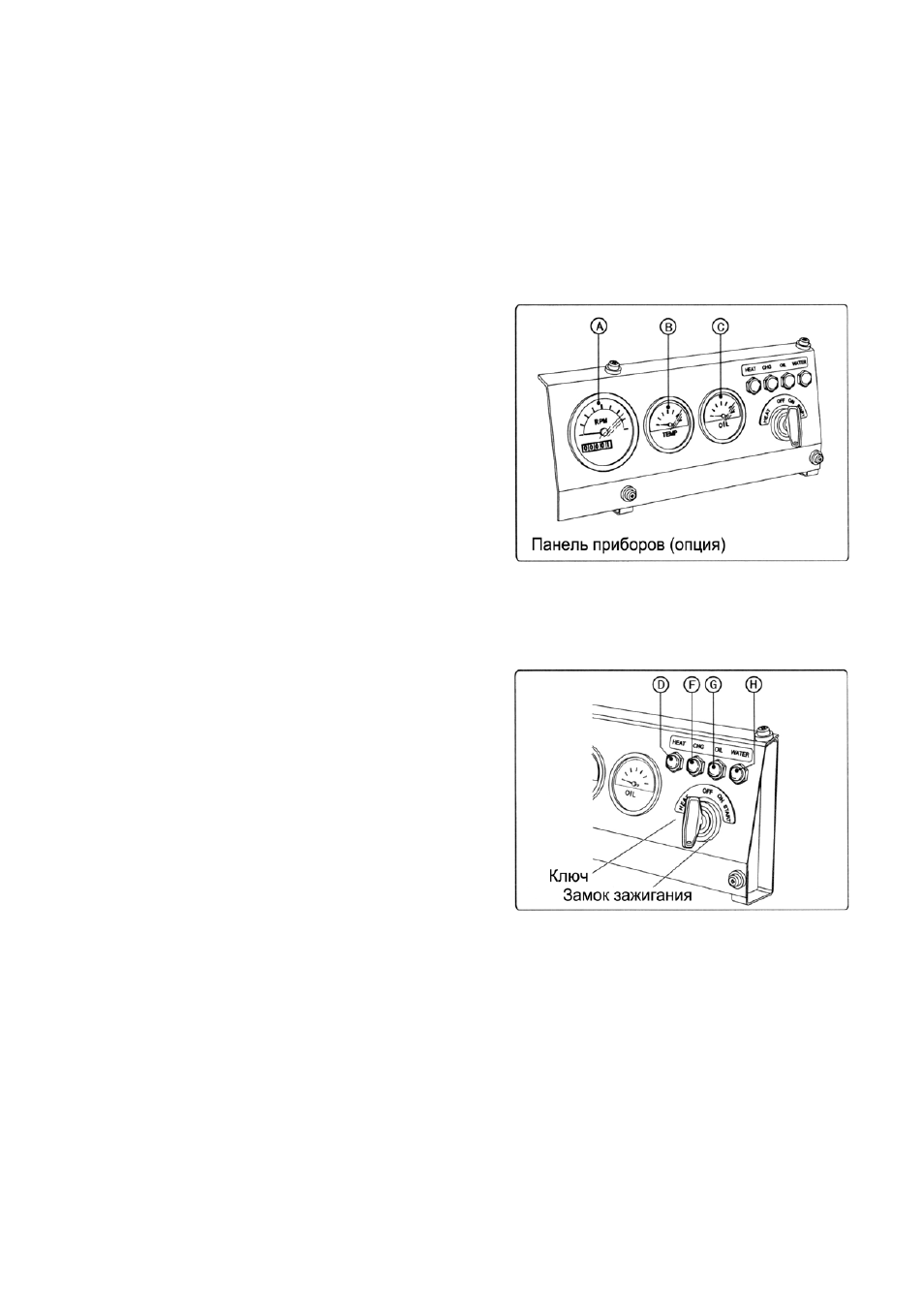

2.4.1. Приборы и сигнализирующие устройства
На приборной панели двигателя могут устанавливаться следующие приборы и устройства:
(1) Приборы (устанавливаются дополнительно)
(А) Тахометр (со встроенным счетчиком моточа-
сов)
Стрелочный указатель прибора показывает оборо-
ты двигателя. Счетчик моточасов (расположен в
окошке ниже тахометра) показывает суммарное
время наработки двигателя. В соответствии с по-
казателями счетчика проводится обслуживание
двигателя.
(В) Указатель температуры охлаждающей жидко-
сти
Стрелка прибора показывает температуру жидко-
сти в системе охлаждения двигателя.
(С) Указатель давления масла
Стрелка прибора показывает давление в масляной
системе двигателя.
(2) Лампы
(D) Индикатор работы системы предпускового на-
грева воздуха (
HEAT , синий цвет)
При повороте ключа в положение "HEAT" осуще-
ствляется разогрев предпусковой системы, лампа
горит. После того, как ключ удерживается в этом
положении приблизительно 15 секунд, лампа по-
гаснет, что означает готовность системы к запуску.
(F) Индикатор заряда АКБ (
CHG , красный цвет)
При нормальной работе электросистемы двигателя
лампа не горит. Лампа загорается при сбое в сис-
теме заряда аккумуляторной батареи.
(G) Индикатор давления масла (
OIL , красный
цвет)
Лампа загорается в случае снижения давления в
масляной системе двигателя ниже установленного
уровня.
(H) Индикатор температуры охлаждающей жид-
кости (
WATER , красный цвет)
Лампа загорается в случае превышения темпера-
туры жидкости в системе охлаждения заданного
значения (110°С или более).
