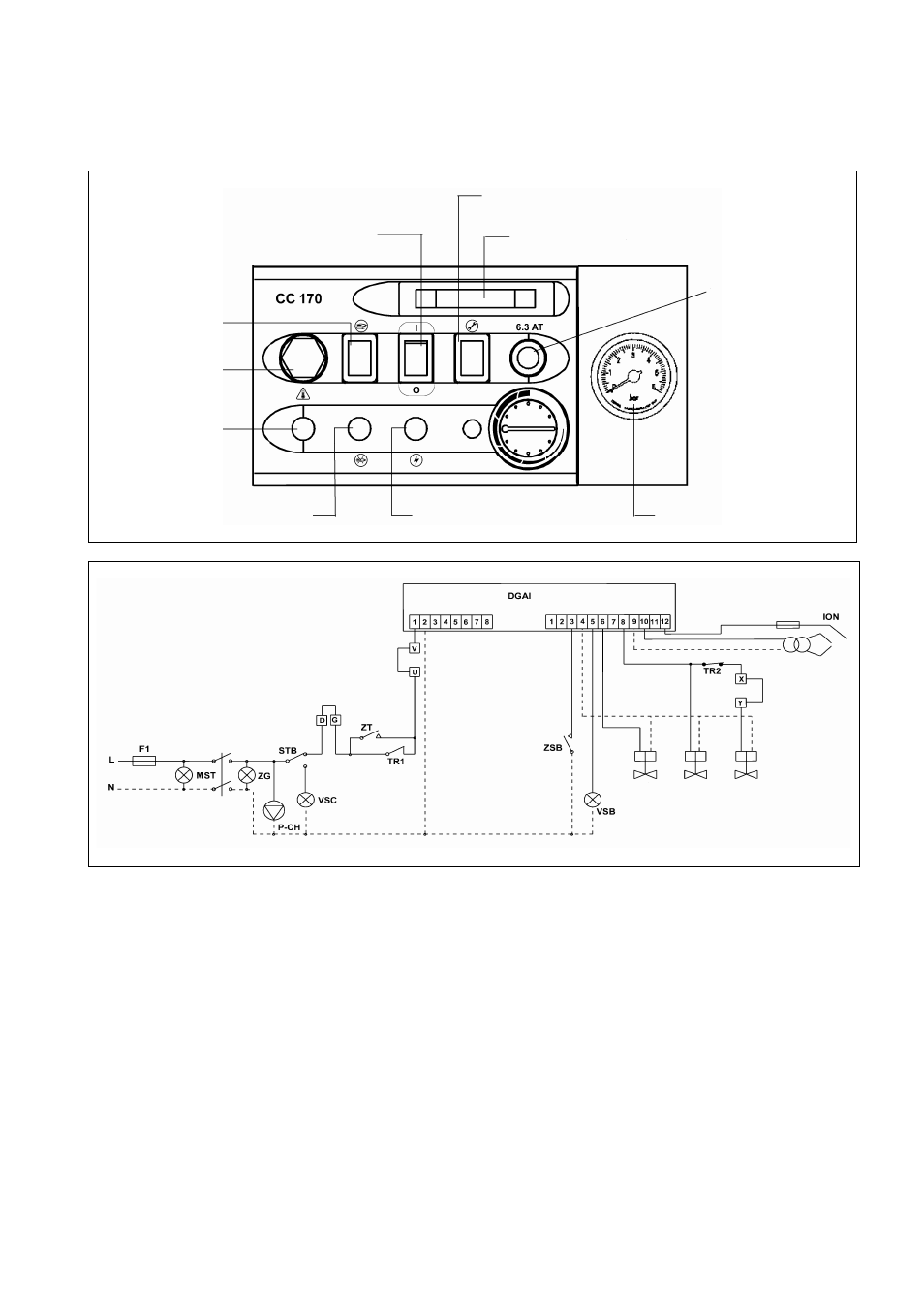

7 Модуль управления CC 170
7.1 Описание
Условные обозначения на электрической схеме
L Фаза
L1 Питание насоса контура отопления
N Нейтраль
F1 Предохранитель 6.3 А
MST Индикатор питания
VSC Индикатор перегрева
VSB Индикатор выключения горелки
ZG Выключатель ON/OFF с индикатором
ZT Тестовая кнопка ограничительного
термостата
P-CH Насос котла
STB Предохранительный термостат перегрева
TR1 Управляющий термостат первой ступени
TR2 Управляющий термостат второй ступени
A Клеммная колодка для подключения
насоса котла
C Клеммная колодка для подключения
электропитания
DGAI Блок управления горелкой
ZSB Перезагрузка горелки
ION Ионизация
P Прессостат (не включен)
Предохранитель 6,3А
Тестовая кнопка предохранительного термостата
Термометр, показывающий температуру котла
Общий выключатель ON - OFF
Кнопка снятия
блокировки горелки
Предохранительный
термостат
перегрева
Индикатор перегрева
Индикатор блокировки горелки
Индикатор включения питания
Манометр
Блок - схема модуля управления CC 170
