6 СБОРКА ЧУГУННОГО ТЕПЛООБМЕННИКА
(В случае демонтажа на месте в котельной, чтобы добраться до топки, следуйте данной
инструкции)
6.1 Сборка котла
При строгом соблюдении указанной ниже последовательности сборка котла осуществляется очень
просто. Перед сборкой рекомендуется полностью ознакомиться с последовательностью сборки.

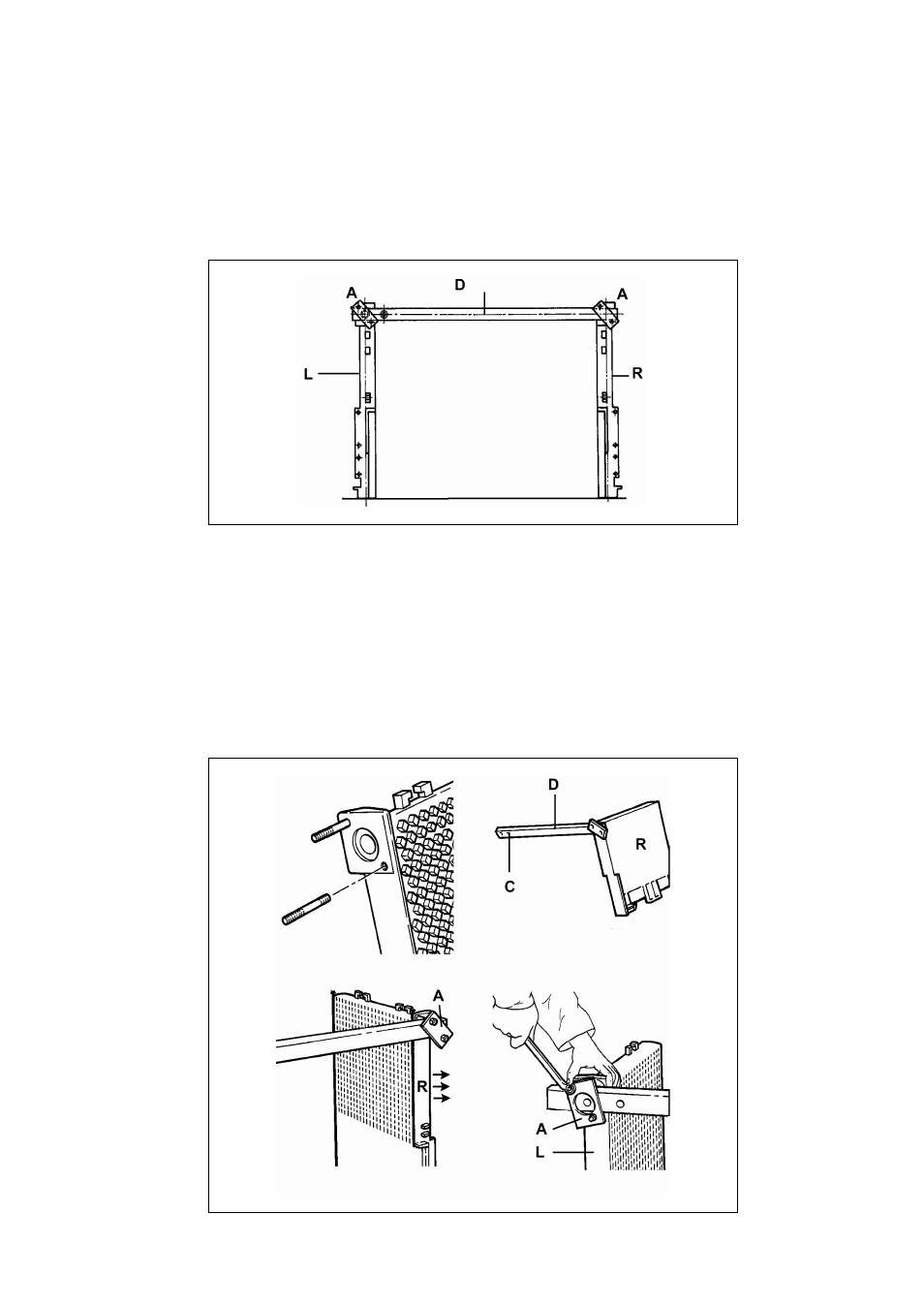

Рис. 1
- кроме киянки (молоток не использовать) и угольника, которые облегчат установку частей, никаких
специальных инструментов не требуется.
- части должны быть чистыми, и прокладки EPDM не должны находиться в контакте с веществами,
которые могут их повредить.
Поверхность установки должна быть ровной (см. раздел 3.1).
СБОРКА БЕЗ ПРОКЛАДОК
Корпус топки состоит из трех видов деталей: крайняя левая секция (L), серединные секции (M) и крайняя
правая секция (R) (см. рис. 1 и 7).
Рис. 5
Рис. 4
Рис. 3
Рис. 2
