11

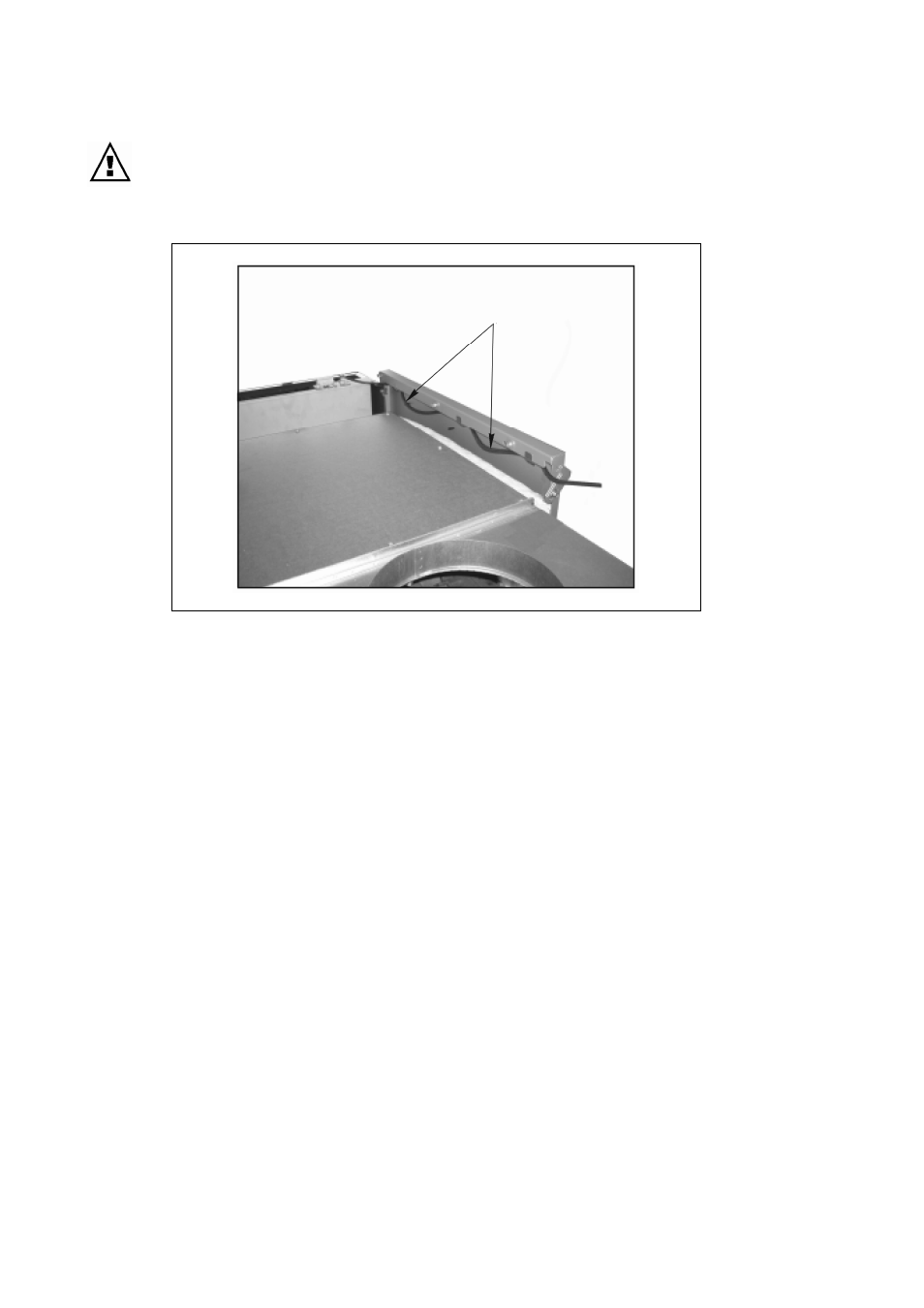

Прокладка проводов
Избегайте любого контакта между кабелем питания и вытяжкой.
4 Запуск котла
4.1 Подключение устройств
Подключите к модулю управления различные устройства:
- трансформатор розжига и газовый прессостат (6-клеммный разъем)
- основной двухступенчатый клапан (9-клеммный разъем)
- дополнительный двухступенчатый клапан (3-клеммный разъем)
- подключите кабель розжига (левый электрод) и кабель ионизации (правый электрод) к запальнику
- установите датчики термостата и термометра (а также датчик регулировки в дополнительной
комплектации) в технические отверстия как указано на приведенной схеме.
Место прокладки провода
