13

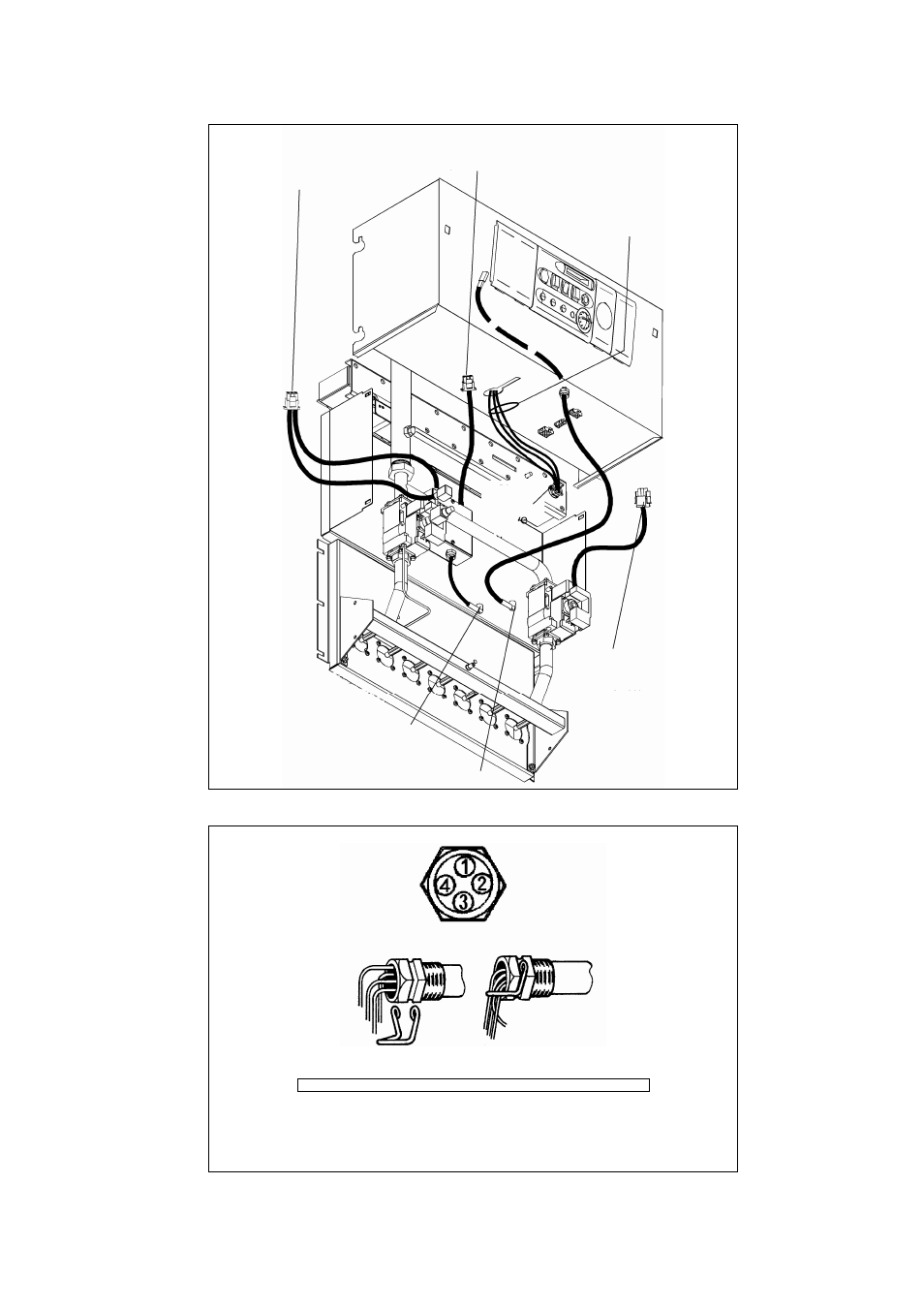

Подключение 2 клапанов
Проводки вставляются в технические отверстия до упора
1 – Термостат предохранения от перегрева
2 – Термостат на выходе из котла
3 – Термостат регулировки
4 – Трубка Ø 6
Основной двухступенчатый
клапан (9-клеммный разъем)
Трансформатор розжига и газовый прессостат
(6-клеммный разъем)
Датчики термостата
и термометра
Подключение
дополнительного клапана
(3-клеммный разъем)
Свеча ионизации
Свеча розжига
Технические
отверстия
Технические отверстия котла без датчика регулировок
