6.2 Монтаж дымосборника и внутренней передней панели
Проверка герметичности топочной камеры.
Закупорьте входной и обратный патрубки. Заполните камеру водой через сливной кран, удаляя воздух
через выпускное отверстие.
ВНИМАНИЕ: увеличивать давление, не превышая 5 бар на манометре. Оставить под давлением
на 10 минут.

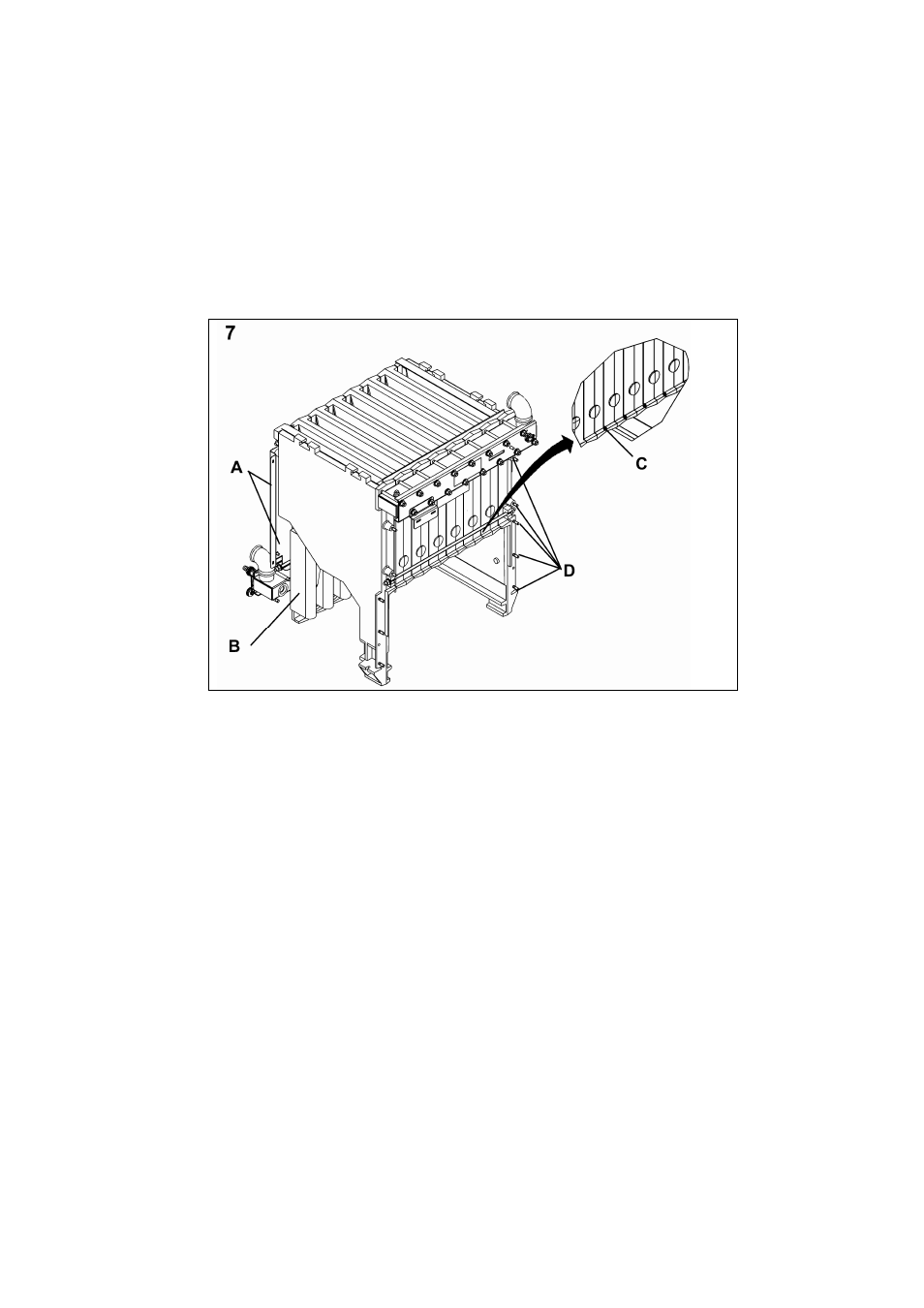

7 A Установите заднюю стенку с изолирующим материалом до установки дымосборника
B Вставьте теплоизоляцию между водопроводящими секциями в глубине топки
C Нанесите капельки силикона (тюбик прилагается) на переднюю часть обратного патрубка секций
D Установите шпильки на левую и правую секции
8 A Установите изолирующие герметизирующие ленты на котел (одну горизонтальную, одну
вертикальную и одну в сгиб на угол)
B Установите 2 изолирующие прокладки на крайние левую и правую секции
C Установите дымосборник на герметизирующие ленты так, чтобы он находился между
фиксационными выступами D
E Закрепите дымосборник с помощью прижимных скоб, обеспечив при этом достаточную
герметичность
F Установите внутреннюю переднюю панель и закрепите ее с помощью четырех гаек с шайбами
