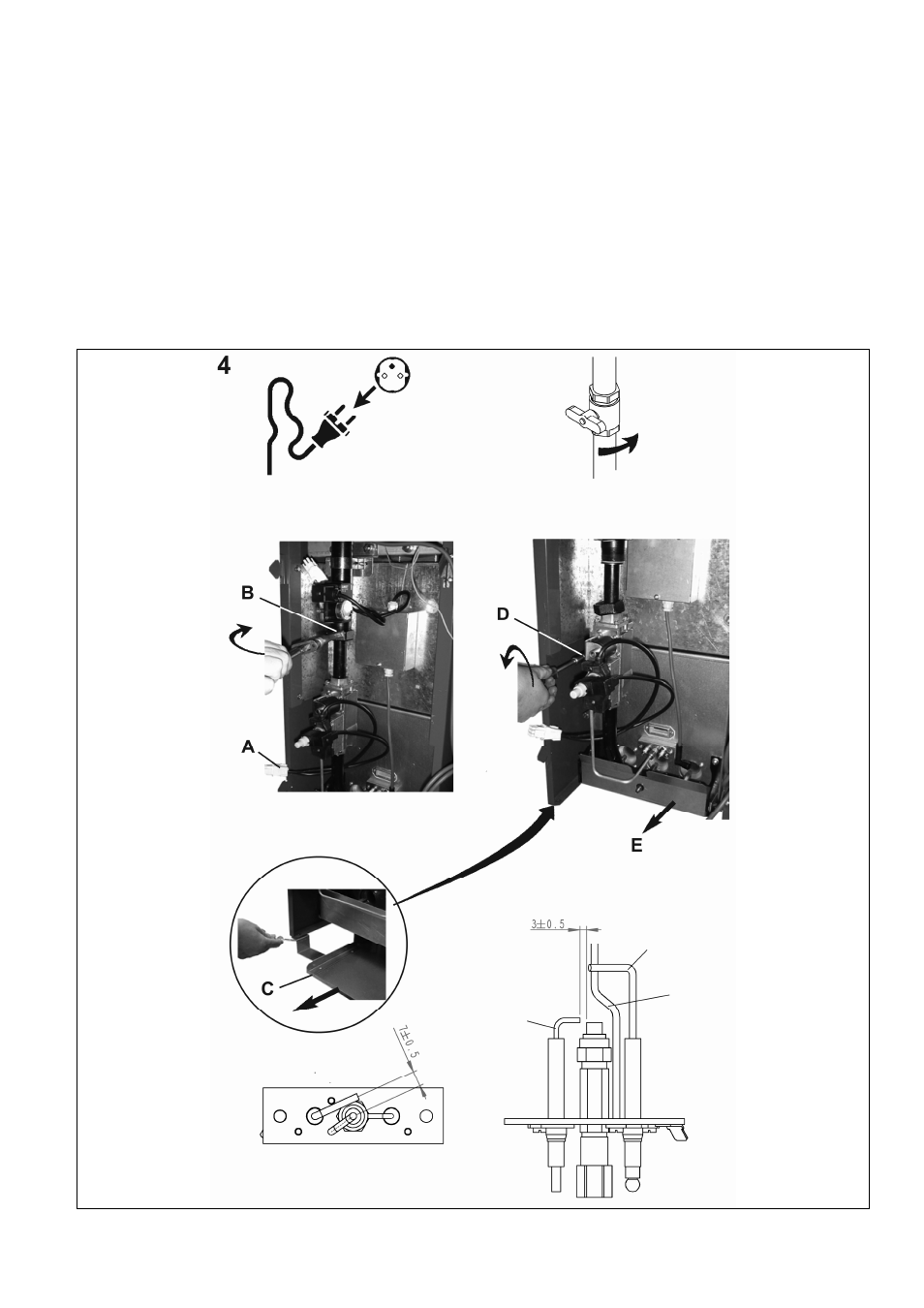

5.2 Снятие горелки
4 Отключите электропитание.
Перекройте вентиль подачи газа
Снимите верхнюю, переднюю и две съемные панели (см. раздел 5.1 A-B-C-D на стр. 16)
A Отсоедините модуль управления от клапанов
B Отвинтите гайку газового клапана (осторожно, плоская прокладка)
C Выньте нижнюю панель
D Отвинтите высокие гайки пластины горелки
E Потяните на себя горелку в сборе, сохраняя горизонтальное положение горелки
Проверьте состояние поверхности горелки, очистите горелку.
Проверьте положение и состояние электродов (см. схему).
Перед установкой горелки на место произведите чистку топочной камеры (см. раздел 5.3 на
стр. 19).
230В – 50 Гц
Вид сверху
Запальные электроды
Ионизационный электрод
Массовый электрод
