ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

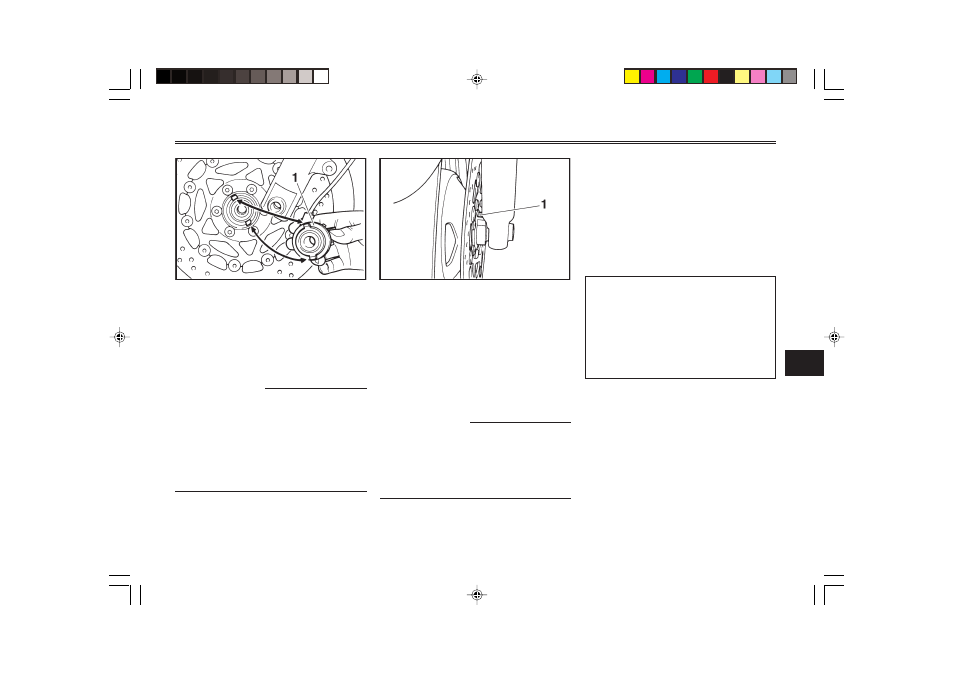

1. Датчик скорости
EAU03575
Как установить переднее колесо
1. Поднимите колесо вверх ме-
жду стойками вилки.
2. Установите датчик скорости
на ступицу колеса.
ПРИМЕЧАНИЕ :
Следите за тем, чтобы выступы
ротора датчика скорости со-
вместились с углублениями в
ступице колеса и чтобы прорезь
на датчике скорости совмести-
лась с держателем на стойке
вилки.
1. Держатель датчика скорсти
3. Вставьте ось колеса.
4. Опустите переднее колесо на
землю.
5. Сильно нажмите на руль не-
сколько раз и убедитесь в
правильной работе вилки.
6. Установите тормозные ско-
бы, закрепив их болтами.
ПРИМЕЧАНИЕ :
Обеспечьте достаточное рас-
стояние между тормозными ко-
лодками перед тем, как устано-
вить тормозные скобы на на тор-
мозные диски.
7. Установите держатели тор-
мозного шланга, закрепив их
болтами.
8. Скрепите провод датчика
скорости и тормозной шланг,
стянув их
пластиковым хомутом.
9. Затяните ось колеса, стяж-
ной болт оси переднего коле-
са и болты тормозных скоб с
требуемыми моментами.
Моменты затяжки:Ось коле-
са:
67 Н.м (6,7 кгс.м)Стяжной
болт оси переднего колеса:
20 Н.м (2,0 кгс.м)Болт тор-
мозной скобы:
40 Н.м (4,0 кгс.м)
