3-3
1
2
3
4
5
6
7
8
9

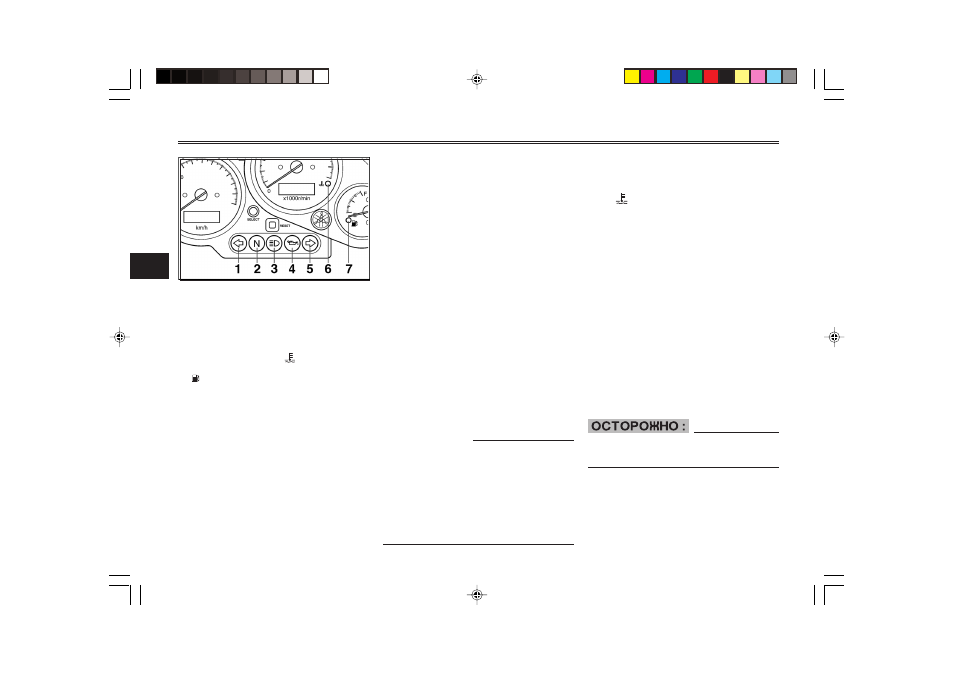

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
1. Индикатор левого поворота “4“
2. Индикатор нейтрали “N”
3. Индикатор дальнего света “&“
4. Предупредительная лампа уровня масла
“7“
5. Индикатор правого поворота “6“
6. Предупредительная лампа температуры ох-
лаждающей жидкости “ “
7. Предупредительная лампа уровня топлива
“ “
EAU03034
Индикатор и сигнальные лам-
пы
EAU04121
Сигнальные лампы “4 4 4 4 4 “ и “6 6 6 6 6 “
указателя поворотов
При переводе переключателя
указателя поворотов вправо или
влево соответствующая сиг-
нальная лампа начинает мигать.
EAU00061
Сигнальная лампа нейтрали “N”
Когда коробка передач находит-
ся в нейтрали, эта сигнальная
лампа горит.
EAU00063
Сигнальная лампа дальнего све-
та “&
& & & & “
Эта лампа горит, когда в фаре
включена лампа дальнего света.
EAU04301
Предупредительная лампа уров-
ня масла “7
7 7 7 7 “
Эта предупредительная лампа
включается при низком уровне
масла в двигателе.
Электрические цепи этой лампы
можно проверить следующим об-
разом:
1. Переведите ключ в положе-
ние “ON” (“ВКЛЮЧЕНО”).
2. Если лампа не выключается,
включившись на несколько
секунд, поручите дилеру фир-
мы “Ямаха” проверить элек-
трические цепи.
ПРИМЕЧАНИЕ :
Даже если уровень масла доста-
точный, предупредительная
лампа может мерцать при движе-
нии по склону или при резком
ускорении или замедлении, но
это не свидетельствует о неис-
правности.
EAU04302
Предупредительная лампа тем-
пературы охлаждающей жидко-
сти “
“
Эта предупредительная лампа
включается при перегреве дви-
гателя. При этом немедленно ос-
тановите двигатель и дайте ему
остыть.
Электрические цепи этой лампы
можно проверить следующим об-
разом:
1. Переведите ключ в положе-
ние “ON” (“ВКЛЮЧЕНО”).
2. Если лампа не выключается,
включившись на несколько
секунд, поручите дилеру фир-
мы “Ямаха” проверить элек-
трические цепи.
EC000002
Не эксплуатируйте двигатель,
если он перегрет.
