6-28

1

2

3

4

5

6

7

8

9

ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

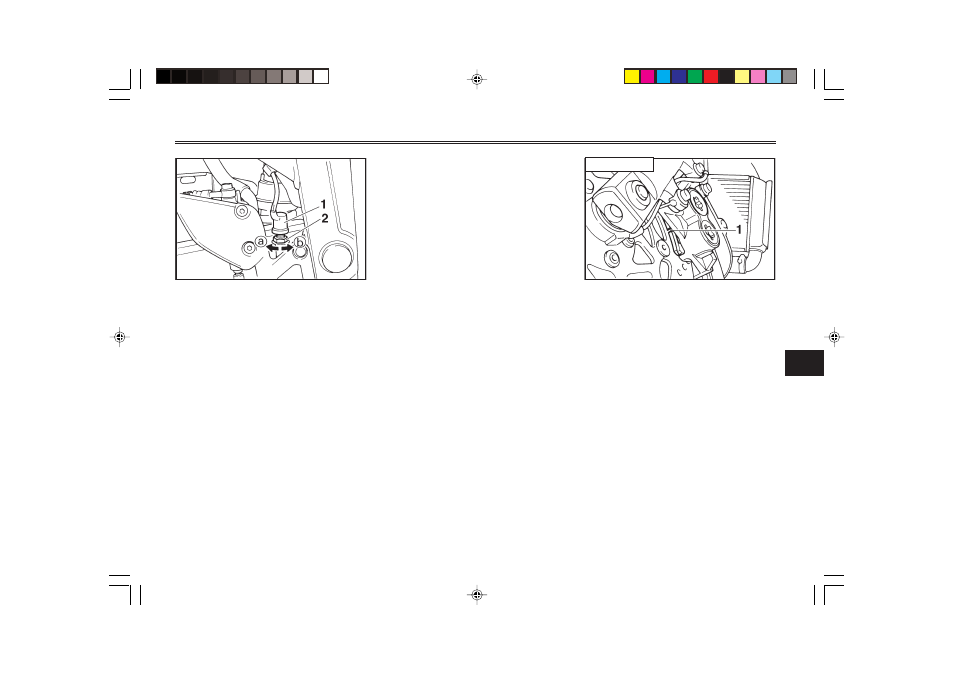

1. Выключатель стоп-сигнала заднего тормо-

за

2. Регулировочная гайка выключателя стоп-

сигнала заднего тормоза

EAU00713

Регулировка выключателя
стоп-сигнала заднего тормо-
за

Выключатель стоп-сигнала зад-
него тормоза, который включа-
ется при перемещении педали
тормоза, отрегулирован пра-
вильно, если стоп-сигнал загора-
ется перед самым началом сра-
батывания тормоза. Если необ-
ходимо, отрегулируйте выклю-
чатель стоп-сигнала следующим
образом : Вращайте регулировоч-
ную гайку, удерживая выключа-
тель стоп-сигнала на месте. Для

того, чтобы стоп-сигнал заго-
рался раньше, вращайте регули-
ровочную гайку в направлении a.
Для того, чтобы он загорался
позже, вращайте ее в направле-
нии b.

1. Индикаторная канавка износа тормозных

накладок

EAU01314

Проверка передних и задних тор-
мозных накладок
Проверку износа передних и зад-
них тормозных накладок следу-
ет проводить через интервалы
времени, указанные в таблице
периодических технических об-
служиваний и смазываний. На
всех передних тормозных на-
кладках имеются канавки инди-
кации износа, которые позволя-
ют оценивать износ накладок,
не разбирая тормоза. Для того,
чтобы определить величину из-
носа, осмотрите индикаторные
канавки. Если накладка изноше-

Передние
