6-46

1

2

3

4

5

6

7

8

9

ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

EAU01317

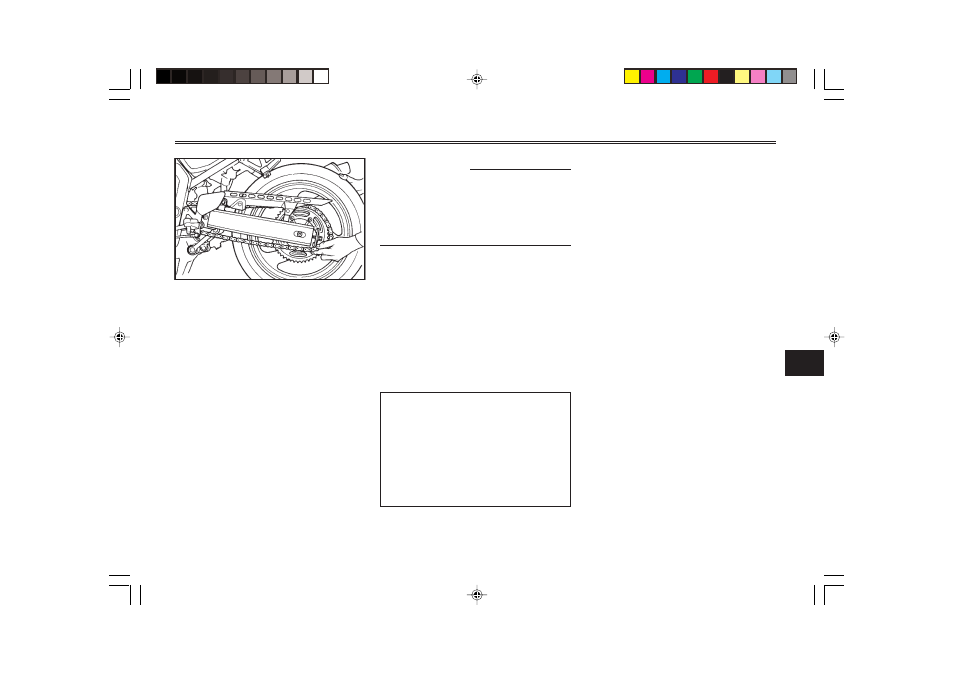

Как установить заднее колесо

1. Пропустите ось колеса через

кронштейн тормозной скобы
и через колесо с левой сто-
роны.

2. Наденьте приводную цепь на

заднюю звездочку, после
чего отрегулируйте натяже-
ние приводной цепи. (Описа-
ние операции регулировки
натяжения приводной цепи
приведено на стр. 6-31.)

3. Присоедините реактивную

тягу тормоза к кронштейну
тормозной скобы, вставив
болт и затянув гайку.

4. Установите тормозную скобу,

закрепив ее болтами.

ПРИМЕЧАНИЕ :
Обеспечьте достаточное рас-
стояние между тормозными ко-
лодками перед тем, как устано-
вить тормозную скобу на тор-
мозной диск.

5. Снимите мотоцикл с цен-

тральной подставки для
того, чтобы заднее колесо
опустилось на землю.

6. Затяните гайку оси, болты

крепления тормозной скобы
и гайку реактивной тяги тор-
моза с требуемыми момента-
ми.

Моменты затяжки:

Гайка оси:

117 Н.м (11,7 кгс.м)

Болт тормозной скобы:

40 Н.м (4,0 кгс.м)

Гайка реактивной тяги
тормоза:

23 Н.м (2,3 кгс.м)

EAU03087

Поиск и устранение неисправ-
ностей

Несмотря на то, что мотоциклы
“Ямаха” проходят тщательную
проверку перед отправкой с за-
вода, во время эксплуатации мо-
гут возникать неисправности.
Любые проблемы в топливной
системе, проблемы, связанные с
компрессией или с системой за-
жигания, могут вести к затруд-
нениям с запуском или к потере
мощности.
Приведенные ниже карты поиска
и устранения неисправностей
предоставляют простые и быст-
рые процедуры самостоятель-
ной проверки этих систем. Одна-
ко, если Ваш мотоцикл нуждает-
ся в ремонте, отправьте его к
дилеру фирмы “Ямаха”, квалифи-
цированные техники которого
обладают необходимыми инст-
рументами, опытом и “ноу-хау”
как правильно обслуживать мо-
тоциклы.
