6-5

1

2

3

4

5

6

7

8

9

ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

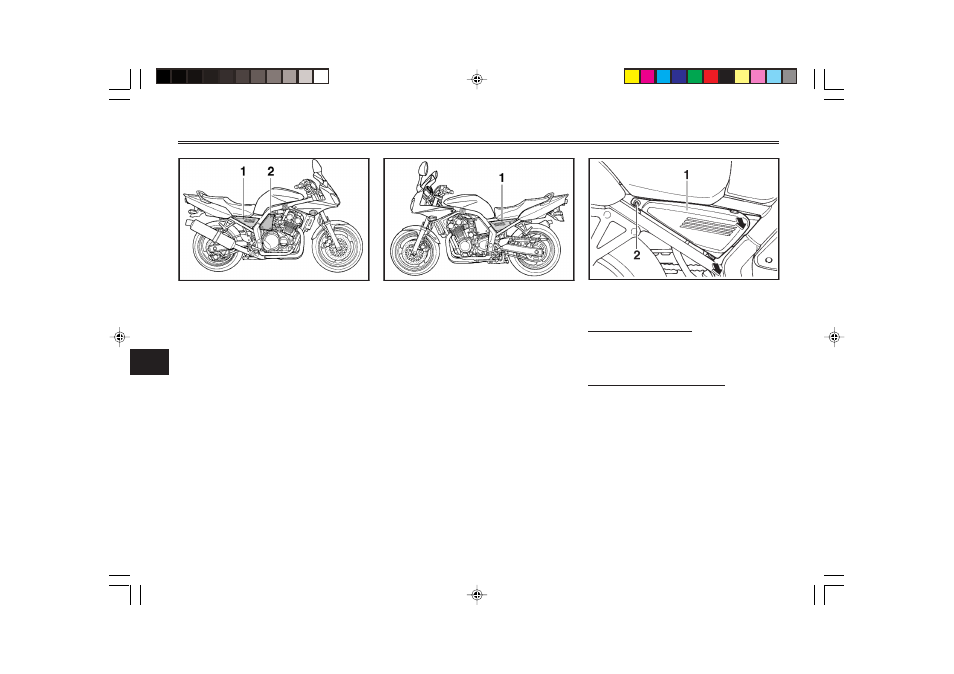

1. Панель А
2. Болт

1. Панель А
2. Панель В

1. Панель С

EAU01122

Снятие и установка панелей

Показанные на рисунках панели
необходимо снимать для выпол-
нения некоторых операций тех-
нического обслуживания, описа-
ние которых приведено в этой
главе. Руководствуйтесь инст-
рукциями этой главы каждый раз
при необходимости снятия и ус-
тановки этих панелей.

EAU00491

Панели А и С
Как снять панель
Отверните болт и снимите
панель, как показано на рисунке.

Как установить панель
Установите панель на место и
заверните болт.

5RT-29199-R1-6.pmd

2003/06/22, 22:30
