3-9
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

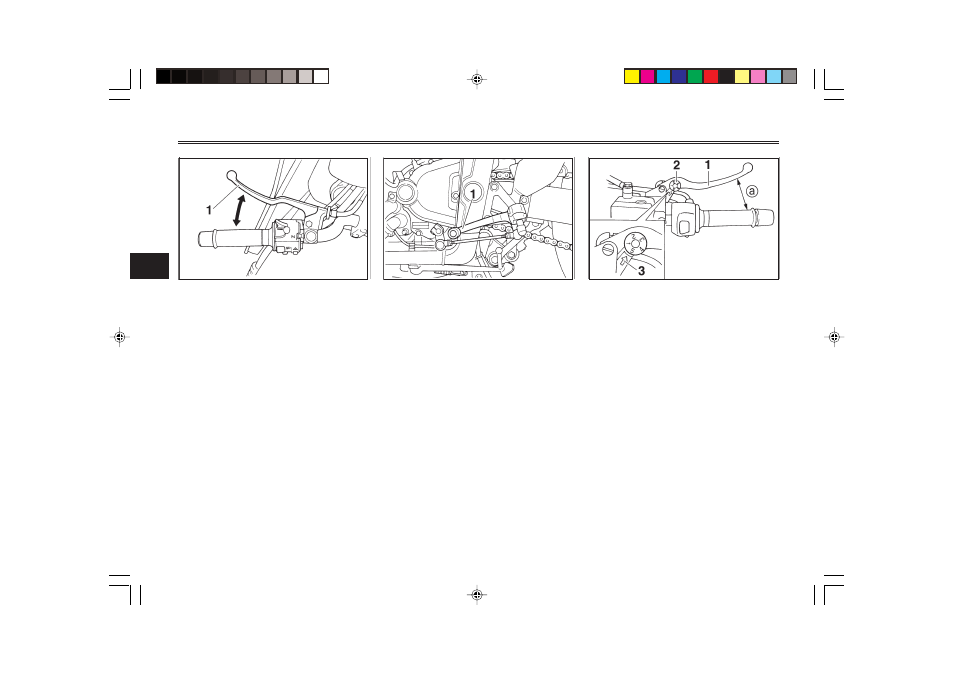

1. Рычаг сцепления
EAU00152
Рычаг сцепления
Рычаг сцепления расположен на
левой рукоятке руля. Для вы-
ключения сцепления прижмите
рычаг к рукоятке руля. Для
включения сцепления отпусти-
те рычаг. Для обеспечения плав-
ной работы сцепления рычаг
следует нажимать быстро, а от-
пускать медленно.
Рычаг сцепления оборудован
выключателем, который являет-
ся частью системы блокировки
цепей зажигания. (Описание сис-
темы блокировки цепей зажига-
ния приведено на стр. 3-17.)
1. Педаль переключателя передач
EAU00157
Педаль переключателя пере-
дач
Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 6-ступенча-
той коробки передач с шестерня-
ми постоянного зацепления, ис-
пользуемой на этом мотоцикле.
1. Рычаг тормоза
2. Шкала регулятора положения рычага тормоза
3. Значок стрелки
a. Расстояние между рычагом тормоза и руко-
яткой руля
EAU00161
Рычаг тормоза
Рычаг тормоза расположен на
правой рукоятке руля. Для вклю-
чения переднего тормоза при-
жмите рычаг тормоза к рукоят-
ке.
Рычаг тормоза оборудован шка-
лой регулировки положения. Для
того, чтобы отрегулировать рас-
стояние между рычагом тормо-
за и рукояткой руля, оттягивая
рычаг от рукоятки, вращайте
шкалу регулировки. Следите за
тем, чтобы соответствующая по-
зиция регулировочной шкалы
находилась напротив значка
стрелки на рычаге тормоза.
