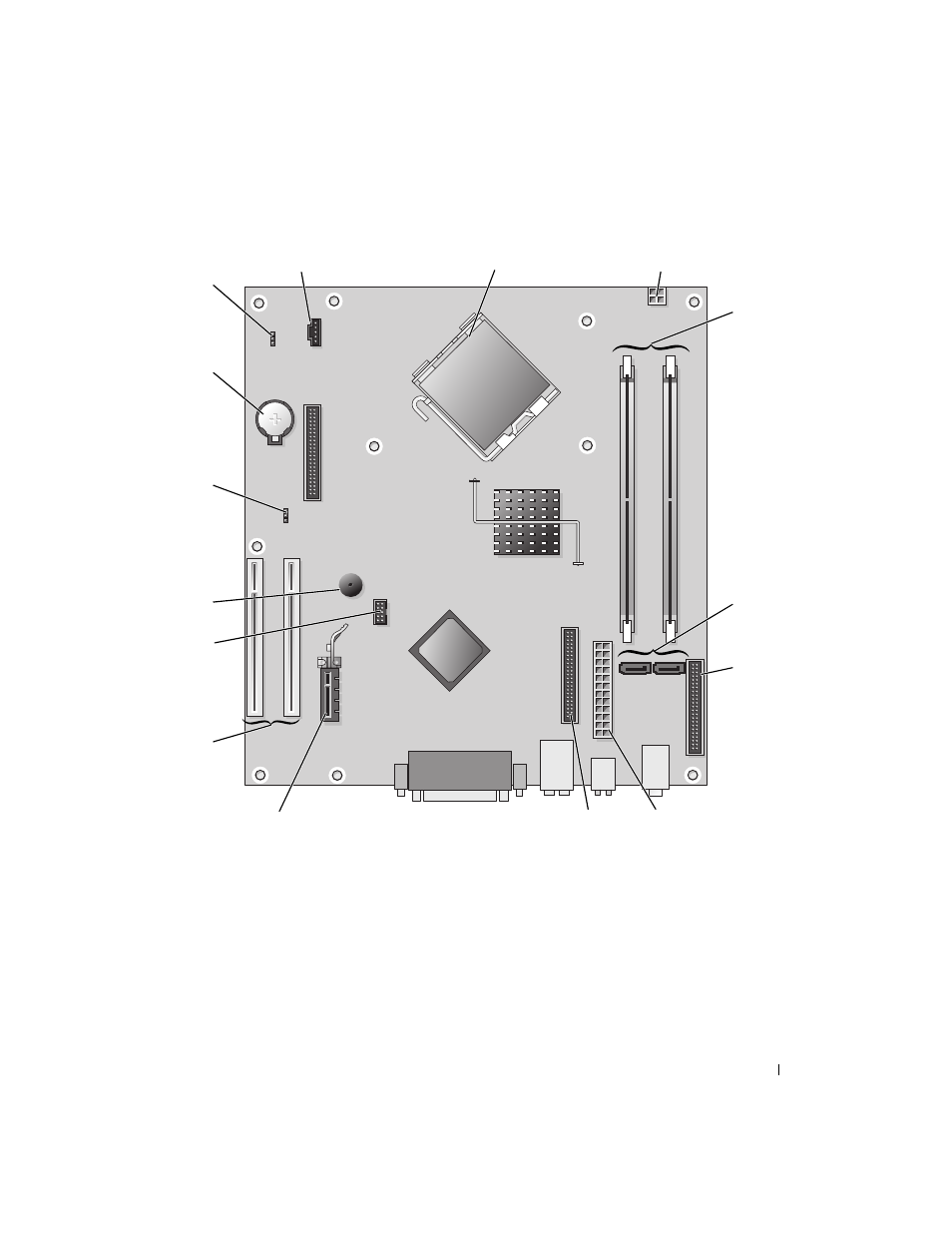

Komponente matične plošče
1 konektor ventilatorja (FAN) 9 konektor kartice PCI Express x1
2 konektor procesorja (CPU) 10 konektor kartice PCI (2)
3 napajalni konektor (12VPOWER) 11 USB-konektor FlexBay
4 konektorji pomnilniških modulov (DIMM_1,
DIMM_2) 12 zvočnik Piezo
5 konektorji serijskega pogona ATA (SATA0, SATA2) 13 mostiček za geslo (PSWD)
6 konektor sprednje plošče (FNT_PANEL) 14 reža za baterijo (BATT)
7 napajalni konektor (POWER) 15 ponastavitveni mostiček RTC (RTCRST)
8 konektor pogona CD/DVD (IDE)
1 2
4
5
6
10
11
8
3
7
13
14
12
15
9
