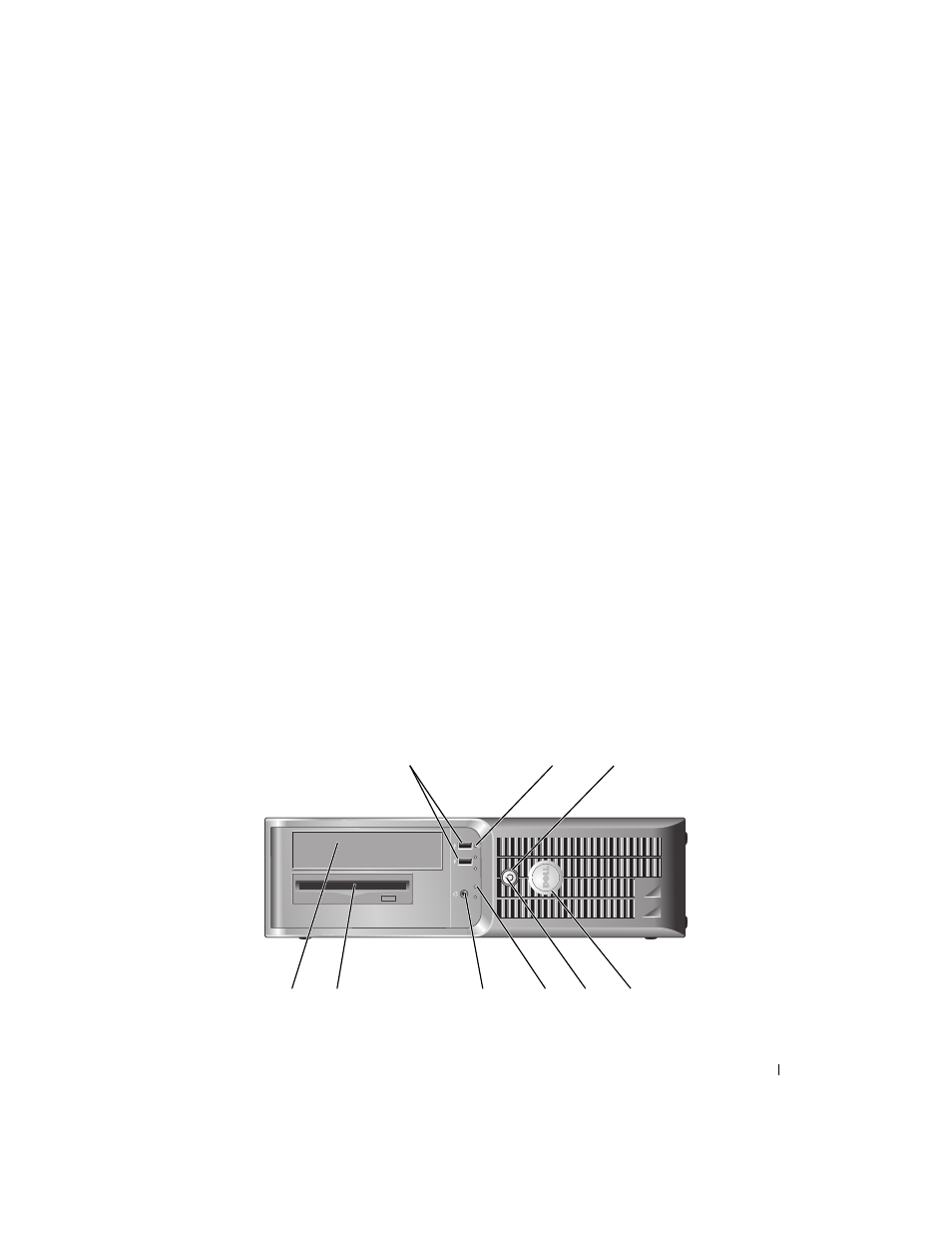

Настольный компьютер — вид спереди
5 разъем линейного входа Голубой разъем линейного входа служит для подключения звукозаписывающих и
проигрывающих устройств, например кассетного или CD-плейера,
видеомагнитофона.
На компьютерах со звуковой платой используется разъем этой платы.
6 разъем линейного
выхода
Зеленый разъем линейного выхода служит для подключения наушников и
большинства динамиков со встроенными усилителями.
На компьютерах со звуковой платой используется разъем этой платы.
7 разъем микрофона Разъем микрофона розового цвета используется для подключения микрофона для
записи голоса и музыки в звуковой программе или для их передачи по
телефонному каналу.
На компьютерах со звуковой платой используется разъем микрофона этой платы.
8 разъемы USB 2.0 (4) Для устройств, которые обычно подключены к компьютеру, например принтер или
клавиатура, используйте USB-разъемы на задней панели.
9 видеоразъем Подключите кабельVGA-совместимого монитора к голубому разъему.
ПРИМЕЧАНИЕ.
Если вы приобретаете необязательную видеоплату, этот
разъем будет закрыт крышкой. Подсоедините монитор к разъему на
видеоплате. Не снимайте колпачок.
ПРИМЕЧАНИЕ.
Если есть видеоплата, поддерживающая работу с двумя
мониторами, используйте Y кабель, который поставляется вместе с
компьютером.
10 разъем
последовательного
порта
К разъему последовательного порта подключается последовательное устройство,
например ручное устройство. Назначенный по умолчанию - COM1 для разъема
последовательного порта 1.
Дополнительную информацию см. в электронном Руководстве пользователя.
