Краткий справочник

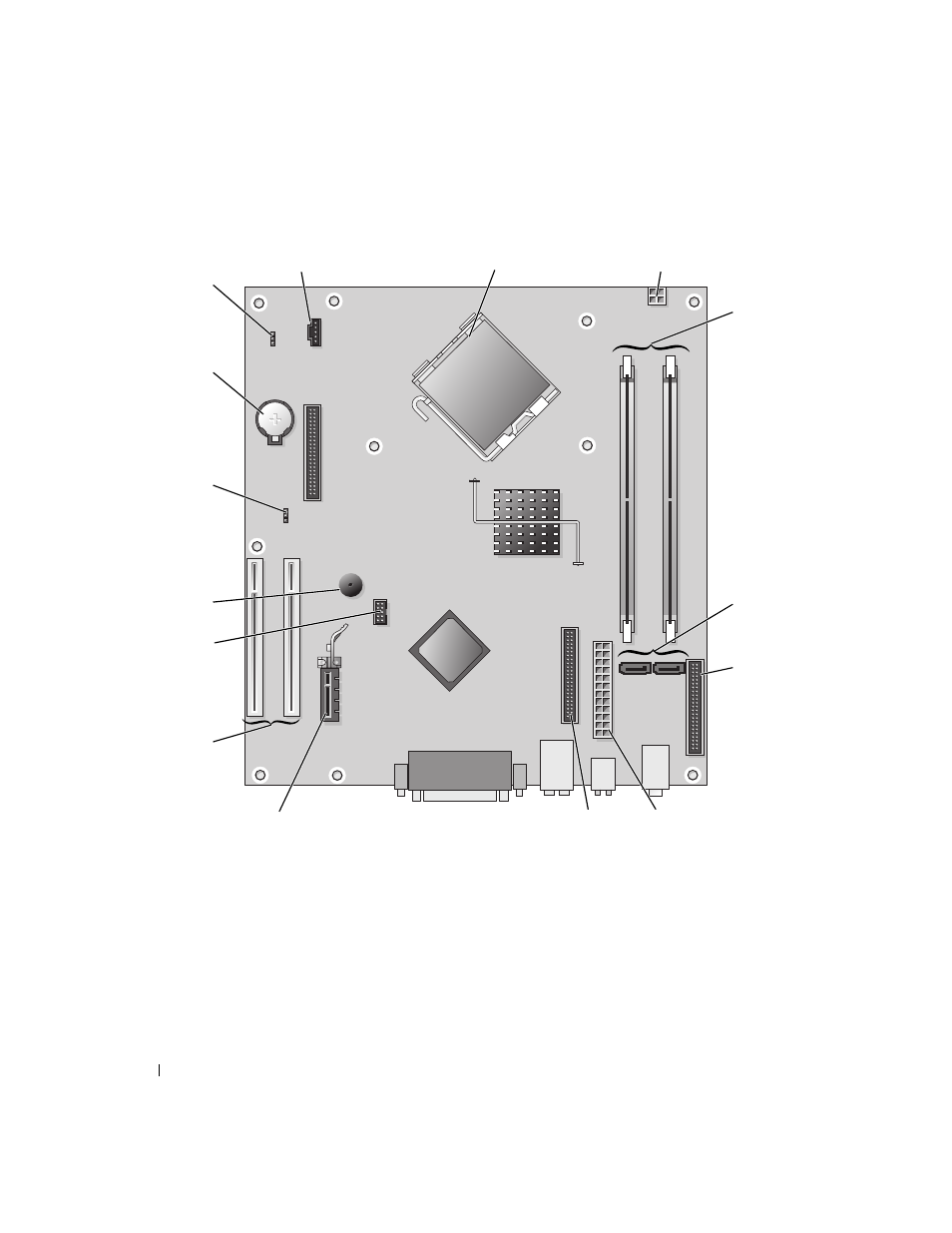

Компоненты системной платы
1 разъем вентилятора (FAN) 9 разъем платы PCI Express x1
2 разъем процессора (ЦПУ) 10 разъем платы PCI (2)
3 разъем питания (12VPOWER) 11 разъем FlexBay USB
4 разъемы модулей памяти (DIMM_1, DIMM_2) 12 пьезодинамик
5 разъемы последовательного порта накопителя ATA
(SATA0, SATA2) 13 перемычка пароля (PSWD)
6 разъем передней панели (FNT_PANEL) 14 гнездо аккумулятора (BATT)
7 разъем питания (POWER) 15 перемычка сброса RTC (RTCRST)
8 разъем дисковода компакт-дисков/DVD-дисков (IDE)
