Hurtigveiledning

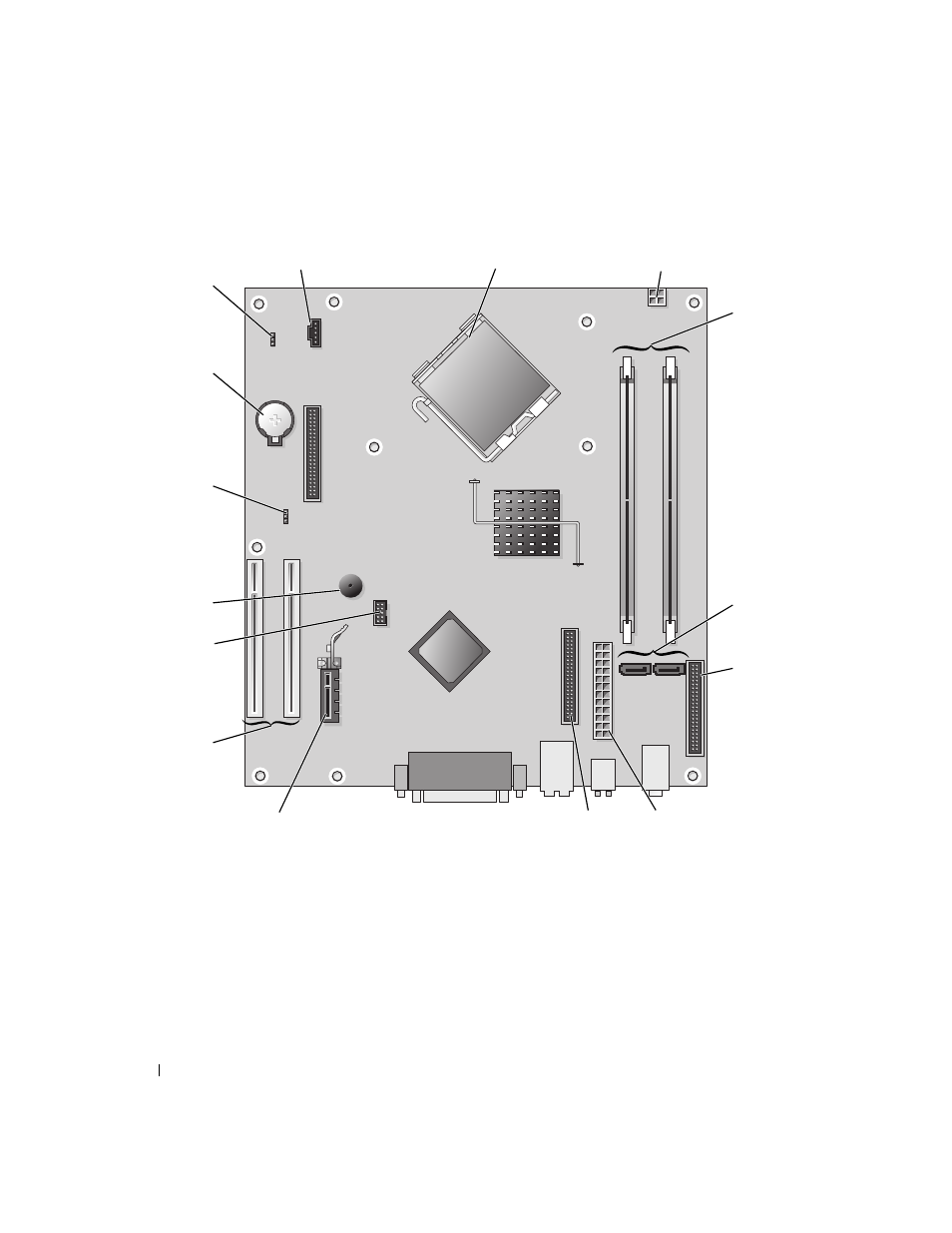

Systemkortkomponenterr
1 viftekontakt (FAN) 9 Kontakt for PCI Express x1-kort
2 prosessorkontakt (CPU) 10 Kontakt for PCI-kort (2)
3 strømkontakt (12 V) 11 USB-kontakt for FlexBay
4 minnemodulkontakter (DIMM_1, DIMM_2) 12 Piezo-høyttaler
5 serielle kontakter for ATA-stasjon (SATA0, SATA2) 13 passordkrysskobling (PSWD)
6 frontpanelkontakt (FNT_PANEL) 14 batterisokkel (BATT)
7 strømkontakt (POWER) 15 RTC tilbakestill krysskobling (RTCRST)
8 kontakt for CD/DVD-stasjon (IDE)
1 2
4
5
6
10
11
8
3
7
13
14
12
15
9
