Краткий справочник

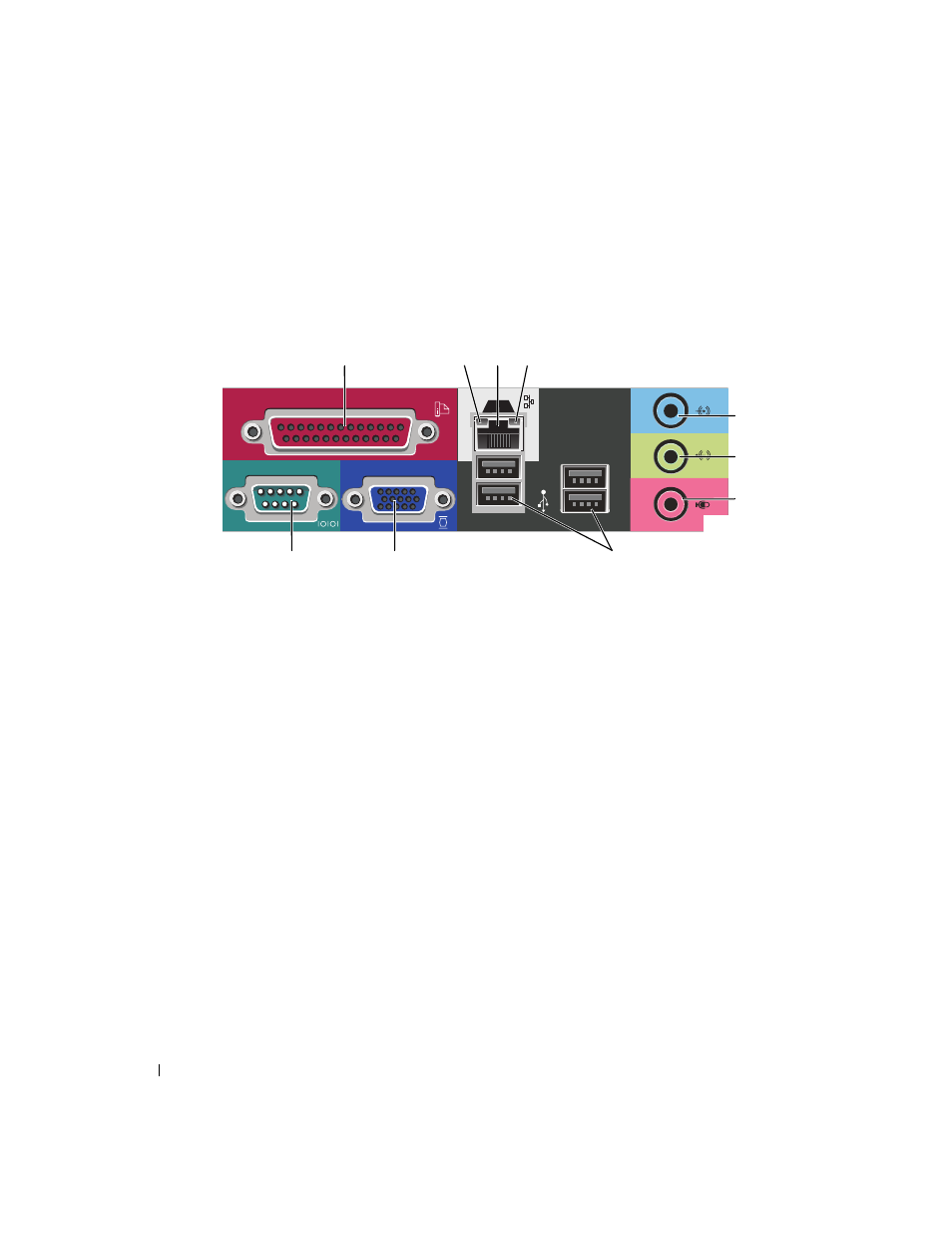

Компьютер с корпусом Mini Tower — разъемы на задней панели
4
разъем питания
Вставьте кабель питания в этот разъем.
5
разъемы на задней
панели
Последовательные, USB и другие устройства подключаются к
соответствующим разъемам.
6
гнезда для плат
Доступные разъемы для любых установленных плат PCI и PCI Express.
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство, например
принтер. USB-принтер следует подключать к разъему USB.
ПРИМЕЧАНИЕ.
Встроенный разъем параллельного порта автоматически
отключается, если компьютер обнаруживает установленную плату, имеющую
разъем параллельного порта, настроенный на тот же адрес. Для получения
дополнительной информации см. электронное Руководство пользователя.
2
c
ветодиод поддержания
связи
• Зеленый – установлено соединение между сетью 10 Мбит/с и компьютером.
• Оранжевый – установлено соединение между сетью 100 Мбит/с и
компьютером.
• Индикатор не горит – физическое соединение с сетью отсутствует.
3
разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному модему,
подсоедините один конец кабеля к сетевому разъему или сетевому устройству.
Другой конец сетевого кабеля подключите к разъему сетевого адаптера,
расположенному на задней панели компьютера. Щелчок указывает, что кабель
надежно подсоединен.
ПРИМЕЧАНИЕ.
Не включайте телефонный кабель в сетевой разъем.
На компьютерах с сетевой платой используйте разъем на этой плате.
Для сети рекомендуется применять проводку и разъемы Категории 5. Если
используется проводка Категории 3, для обеспечения надежной работы
установите скорость сети 10 Мбит/с.
4
индикатор работы сети
Этот индикатор мигает зеленым светом при передаче или получении данных по
сети. При большом объеме сетевого трафика этот индикатор горит постоянно.
1
3
10
9
8
5
6
7
2
4
