Stručná referenčná príručka

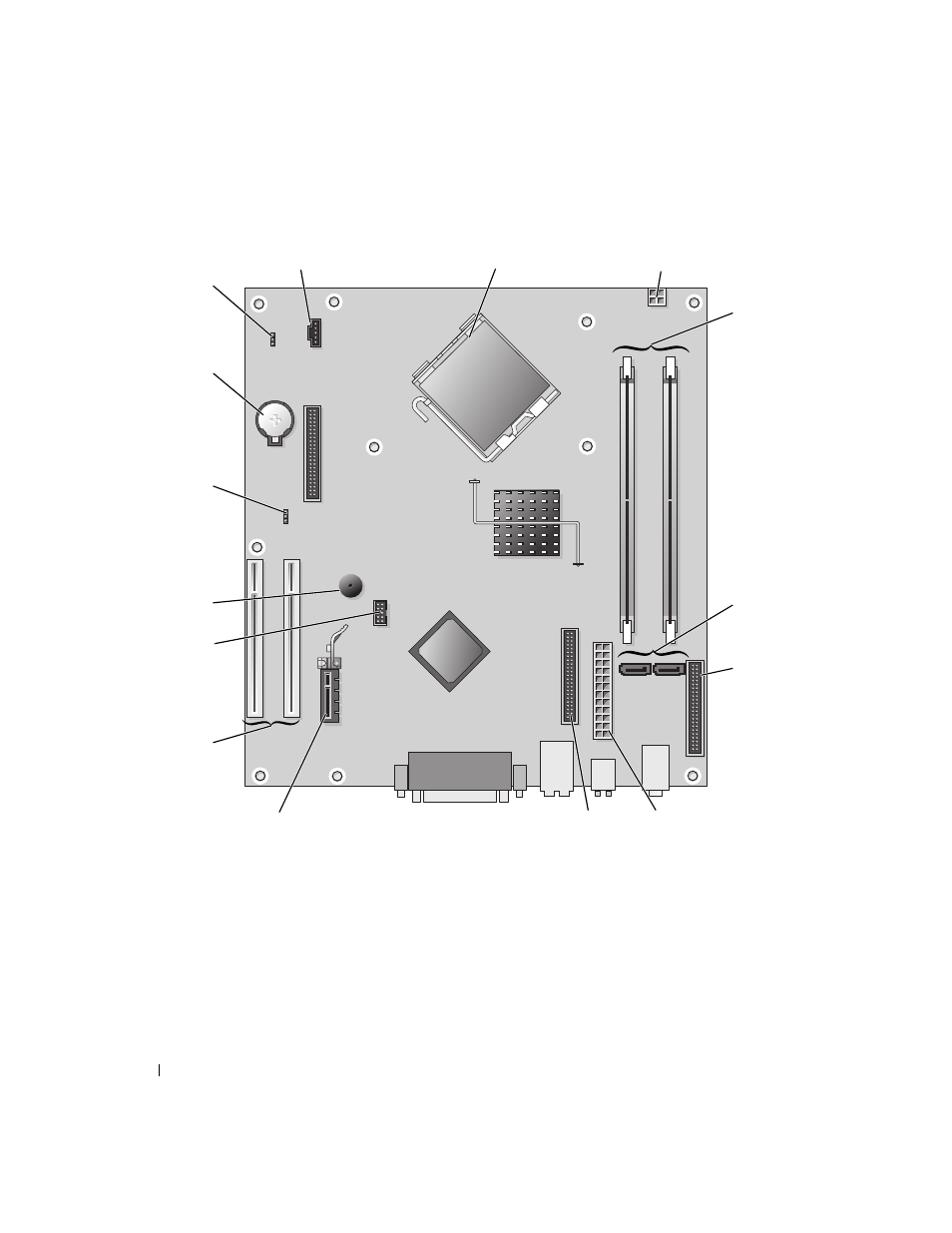

komponenty systémovej dosky
1 konektor chladiča (FAN) 9 konektor pre PCI Express kartu x1
2 konektor procesora (CPU) 10 konektor pre PCI kartu (2)
3 konektor napájania (12VPOWER) 11 FlexBay USB konektor
4 konektory pre pamät’ové moduly (DIMM_1, DIMM_2) 12 piezo reproduktor
5 konektory pre sériové ATA mechaniky (SATA0, SATA2) 13 prepojovač pre heslo (PSWD)
6 konektor predného panela (FNT_PANEL) 14 objímka pre batériu (BATT)
7 konektor napájania (POWER) 15 RTC reset prepojka (RTCRST)
8 konektor CD/DVD mechaniky (IDE)
