G38
K
V
E
64min
750
"x
"
5
5
3
473
64mm
600 700
" X " min
114mm
DISIMBALLO PIANO
Dopo aver tolto l’imballo esterno e gli imballi interni delle varie
parti mobili, assicurarsi dell’integrità dell’apparecchio. In caso
di dubbio non utilizzare l’apparecchio e rivolgersi al più vicino
Centro di Assistenza.
Alcuni particolari sono montati sull’apparecchio protetti da un
rivestimento plastico. Questa protezione deve essere tolta
immancabilmente prima di usare l’apparecchio.
Si consiglia di incidere il rivestimento sui bordi con una lama
tagliente o semplicemente con la punta di uno spillo.
Gli elementi dell’imballaggio (cartone, sacchetti,
polistirolo espanso, ...) non devono essere lasciati alla
portata dei bambini perché potenziali fonti di pericolo.

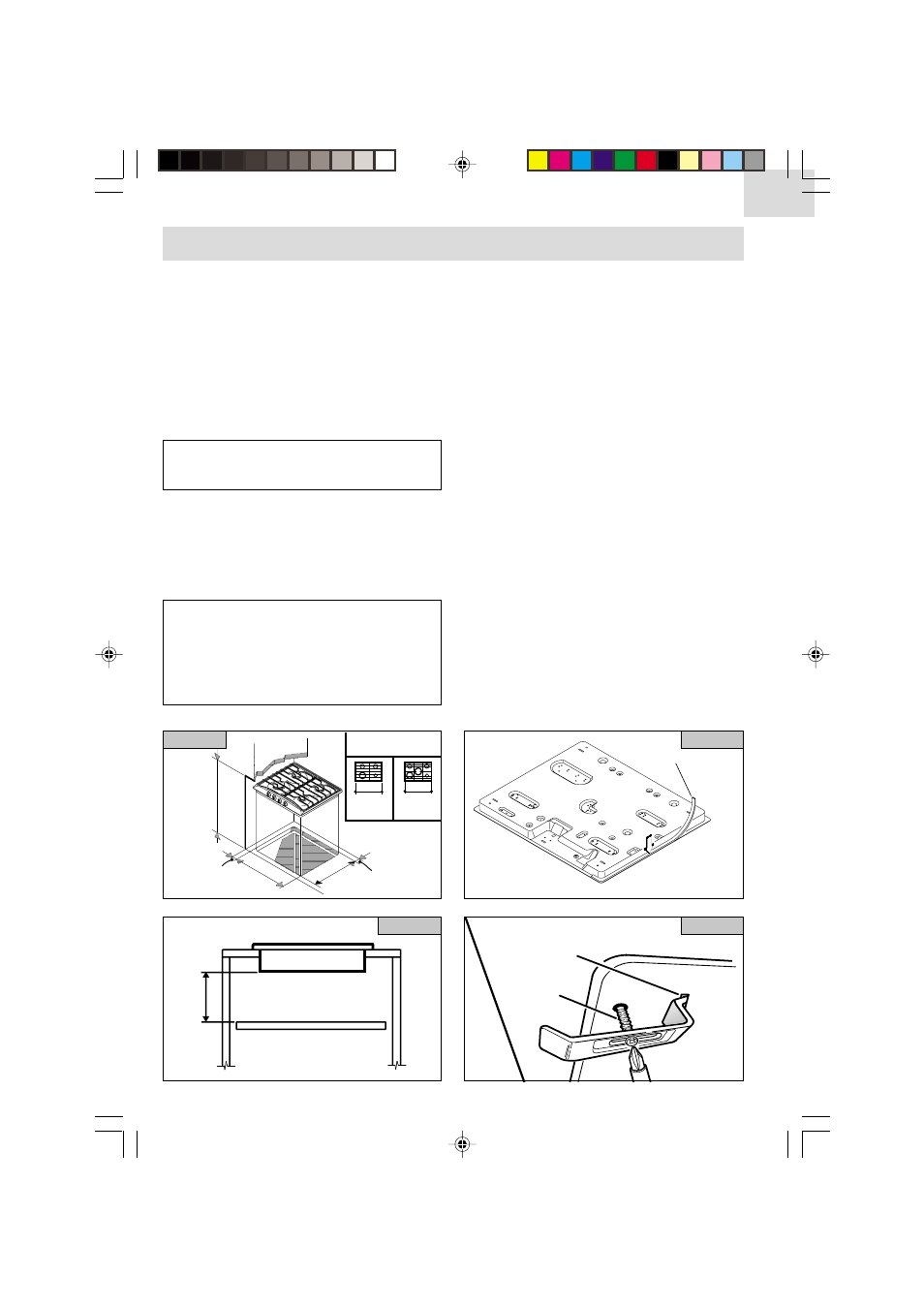

INSERIMENTO E FISSAGGIO PIANO
Si deve praticare nel piano del mobile componibile, una apertura
per l’incasso delle dimensioni indicate nella fig. 9 assicurandosi
che siano rispettate le dimensioni critiche dello spazio nel quale
l’apparecchio deve essere installato (vedi fig. 9). Eventuali pensili
e cappe devono mantenere una distanza minima di 750 mm
dal top.
IMPORTANTE !!
Sotto il piano è necessario applicare sempre un pannello
di separazione in legno, posizionato ad una distanza
minima di 20 mm dal fondo dello stesso, il quale deve
essere facilmente rimovibile per permettere eventuali
operazioni di manutenzione (vedi fig. 10).
Il piano è corredato di una speciale guarnizione al fine di evitare
qualsiasi infiltrazione di liquido nel mobile. Per applicare
correttamente questa guarnizione, si prega di attenersi
scrupolosamente a quanto specificato più sotto:
- Staccare le strisce della guarnizione dal loro supporto
curando che la protezione trasparente rimanga attaccata
alla guarnizione stessa.
- Rovesciare il piano, e posizionare correttamente la
guarnizione (E) (fig. 11) sotto il bordo del piano, in modo
che il lato esterno della guarnizione stessa combaci
perfettamente con il bordo perimetrale esterno del piano.
Le estremità delle strisce devono combaciare senza
sormontarsi.
- Fare aderire al piano la guarnizione in modo uniforme e
sicuro, pressandola con le dita.
- Togliere la striscia di carta protettiva della guarnizione, infilare
i ganci negli appositi alloggiamenti (K) sul cassone del piano
e posizionare lo stesso nel foro praticato sul mobile.
Bloccarlo con le apposite viti (V) di fissaggio (vedi fig. 12).
6. ISTRUZIONI PER L’INSTALLATORE
Fig. 10 Fig. 12
Fig. 9 Fig. 11
Min. 20 mm
9
IT
