6. ISTRUZIONI PER L’INSTALLATORE
Fig. 16
Fig. 15 Fig. 17
REGOLAZIONE
••••• Prima di eseguire qualsiasi regolazione che può
rendersi necessaria durante la prima installazione o
in caso di trasformazione, disinserire l’apparecchio
dalla rete d’alimentazione elettrica.
••••• Al termine delle regolazioni o preregolazioni le
eventuali sigillature devono essere ripristinate dal
tecnico.
••••• La “regolazione del Minimo” va eseguita soltanto
con bruciatori funzionanti a G20 (gas naturale),
mentre con bruciatori funzionanti a G30 o G31 (gas
butano o propano) la vite deve essere bloccata a fondo
(avvitando il by-pass in senso orario).
••••• La “regolazione dell’aria primaria” sui nostri
bruciatori non è necessaria.

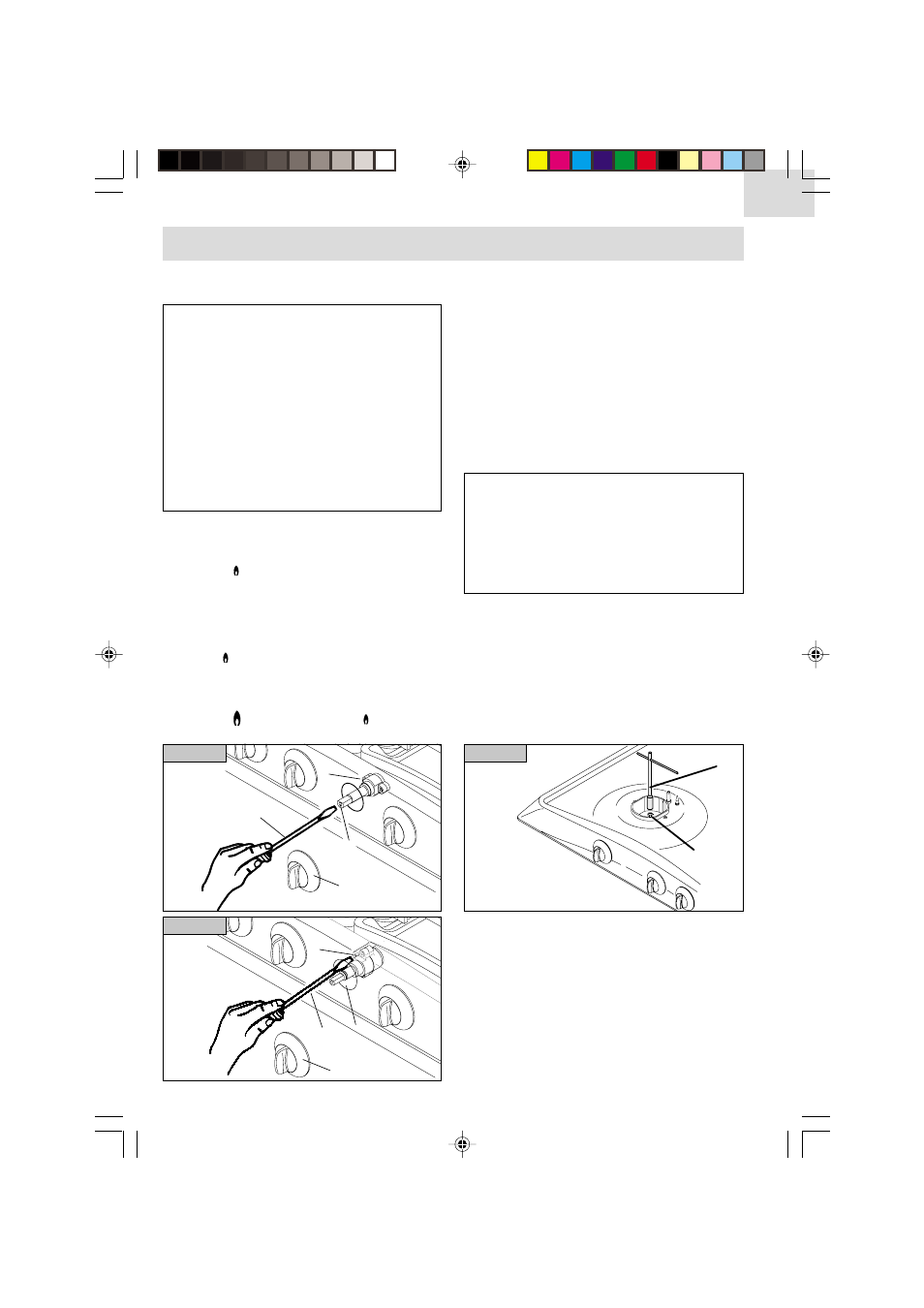

RUBINETTI (fig. 15)
La regolazione del Minimo va eseguita come segue:
• Accendere il bruciatore e mettere la manopola sulla posizione
di Minimo .
• Togliere la manopola (M) del rubinetto fissata per semplice
pressione sull’asta dello stesso.
• Introdurre un piccolo cacciavite (C) nel foro (F) e girare a
destra o a sinistra la vite di strozzamento fino a che la
fiamma del bruciatore sia regolata convenientemente al
Minimo .
• Per i rubinetti valvolati la vite (V) di regolazione si trova a
lato dell’asta (vedi fig. 16).
• Assicurarsi che passando velocemente dalla posizione di
Massimo alla posizione di Minimo la fiamma non
si spenga.
TRASFORMAZIONE
SOSTITUZIONE UGELLI
I bruciatori sono adattabili ai diversi gas montando gli ugelli
corrispondenti al gas d’utilizzazione che possono essere compresi
nella dotazione o reperibili presso un centro assistenza
autorizzato. Per fare questo è necessario togliere le teste dei
bruciatori e con una chiave diritta (B), svitare l’ugello (A) (vedi
fig. 17) e sostituirlo con un ugello corrispondente al gas
d’utilizzazione. Si consiglia di bloccare energicamente l’ugello.
Per comodità dell’installatore riportiamo nella tabella a pag. 13
le portate, le portate termiche dei bruciatori, il diametro degli
ugelli e la pressione d’esercizio per i vari gas.
Dopo avere eseguito le suddette sostituzioni, il tecnico
dovrà procedere alla regolazione dei minimi come
descritto nei paragrafi precedenti, sigillare gli eventuali
organi di regolazione o preregolazione ed applicare
sull’apparecchio, in sostituzione di quell’esistente,
l’etichetta corrispondente alla nuova regolazione gas
effettuata sull’apparecchio. Quest’etichetta è contenuta
nella busta degli ugelli di ricambio.
