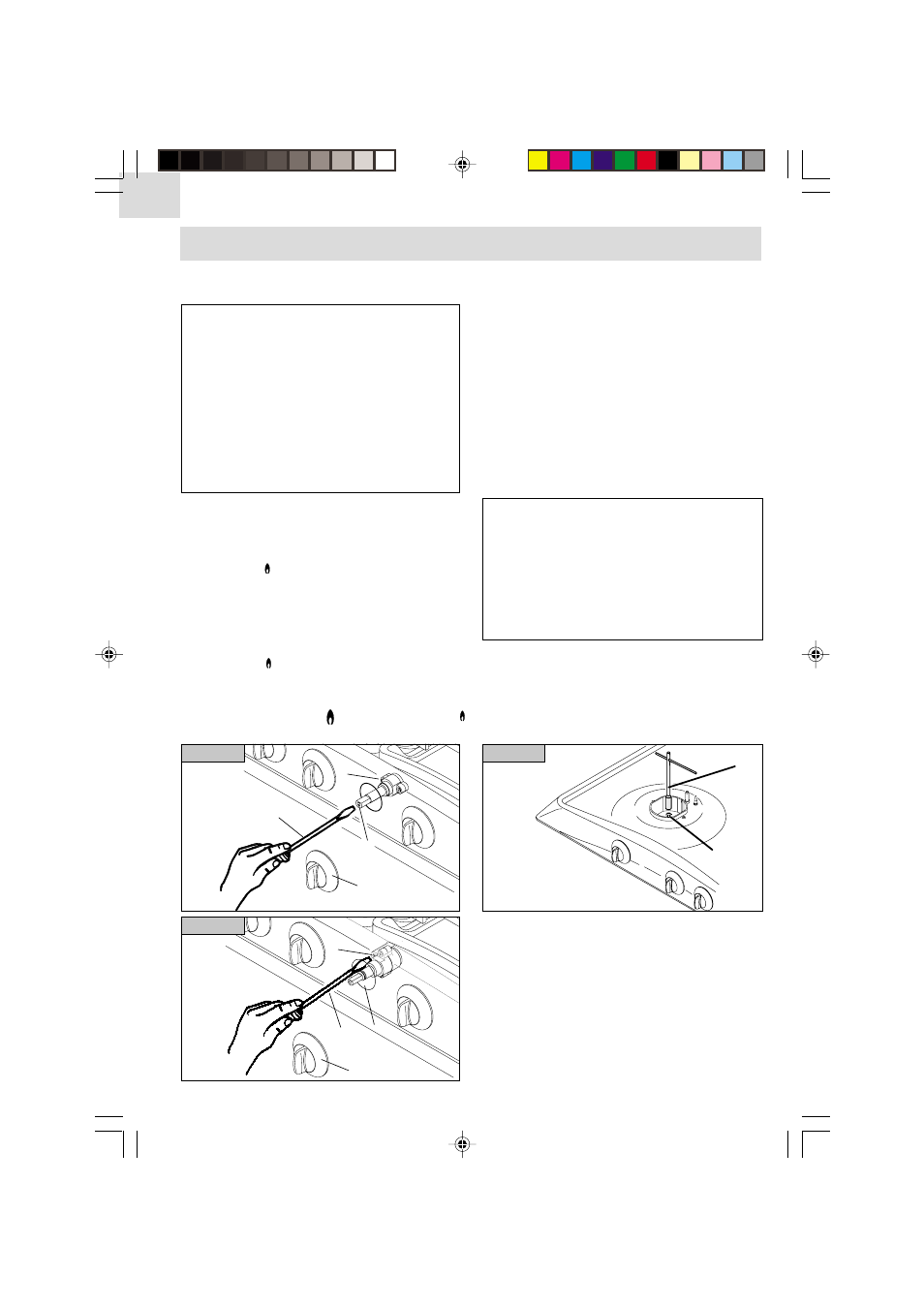

РИС. 16
РИС. 15 РИС. 17
6. ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
РЕГУЛИРОВКА
••••• Перед тем как приступать к работам по
регулировке, необходимость в которых может
возникнуть при установке, или при
переналадке прибора следует отключить
прибор от сети.
••••• По окончании регулировки или
предварительной регулировки следует
восстановить пломбы.
••••• Регулировку минимума следует производить
только при использовании природного газа,
в случае использования сжиженного газа винт
следует завернуть до конца (закручивая
перепуск по часовой стрелке).
••••• Производить регулировку первичного потока
воздуха на наших конфорках не обязательно.
РЕГУЛИРОВКА ВЕНТИЛЕЙ
Регулировка «Минимума» выполняется следующим
образом:
• Зажгите конфорку и установить ручку в положение
«Минимум» .
• Снимите ручку вентиля (М), которая просто
надевается на стержень и больше ничем не
закреплена.
• Вставьте маленькую отвертку (С) в отверстие (F)
(см. рис. 15) и поворачивайте вправо или влево
стопорный винт, до тех пор, пока пламя конфорки
не отрегулируется до соответствующего положению
«Минимум» .
• Для вентилей с клапаном регулировочный винт (V)
находится сбоку стержня (см. рис. 16).
• Проверьте, чтобы при быстром переходе из
положения «Максимум» в положение «Минимум»
пламя не гасло.
ПЕРЕНАЛАДКА
ЗАМЕНА ЖИКЛЕРОВ
Конфорки можно приспособить к различным типам газа
путем установки жиклеров, соответствующих тому типу
газа, который вы используете. Жиклеры прилагаются в
комплекте или приобретаются в авторизованных
сервисных центрах. Для замены жиклеров следует снять
рассекатели, при помощи торцевого ключа (В) открутить
жиклер (А) (см. рис. 17) и заменить его на жиклер,
соответствующий типу используемого газа. Жиклер
рекомендуется прикрутить потуже.
Для удобства установщика в таблице на стр. 13
приводятся следующие данные: расход газа, мощность
конфорок, диаметр жиклеров и рабочее давление для
разных типов газа.
После того как мастер произвел вышеописанную
переналадку, ему следует приступить к
регулировке минимума, в соответствии с
инструкциями, приведенными в предыдущем
разделе. Затем следует установить пломбу на
регулировочных винтах и прикрепить к прибору
взамен ранее имевшейся новую табличку,
соответствующую новой регулировке газа,
произведенной на приборе. Эта табличка
находится в пакете с запасными форсунками.
