6. ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

ПОДСОЕДИНЕНИЕ ГАЗА

Перед тем как приступить к подсоединению

прибора, следует проверить соответствие данных,

указанных на опознавательной табличке

характеристикам газовой сети.
Эта табличка находится в нижней части корпуса

прибора.
По

завершении

установки

проверьте

герметичность соединений, для чего следует

применять только мыльный раствор. Ни в коем

случае не используйте для проверки открытое

пламя.

Впускной патрубок прибора - резьба

½

” в соответствии

с нормами ISO 228-1.
Если используется магистральный газ, прибор может

быть подсоединен к сети следующим образом:

При помощи гибкой несварной трубы из

нержавеющей стали, в соответствии с нормами,

длиной максимум 2 м с уплотнительными

прокладками,

соответствующими

нормам.

ВНИМАНИЕ: Проверьте, чтобы после установки

труба не соприкасалась с подвижными частями

мебели, в которую встраивается прибор (например,

ящиками), и не пережималась.

при помощи жесткой стальной трубы, в соответствии

с нормами, с резьбовыми соединениями, в

соответствии с нормами ISO 7/1.

Допускается

использование

в

качестве

уплотнителей пакли с соответствующей мастикой и

тефлоновой ленты.

Если используется сжиженный газ из баллона, прибор,

куда газ подается при помощи регулятора давления,

в соответствии с нормами, должен подсоединяться

следующим образом:

При помощи гибкой несварной трубы из

нержавеющей стали, в соответствии с нормами

длиной максимум 2 м c уплотнительными

прокладками, в соответствии с нормами 9264.
ВНИМАНИЕ: Проверьте, чтобы после установки

труба не соприкасалась с подвижными частями

мебели, в которую встраивается прибор (например,

ящиками), и не пережималась. Рекомендуется

использовать

специальный

переходник,

облегчающий соединение с держателем регулятора

давления, установленным на баллоне.

ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ

Электрическое подсоединение должно производиться в

соответствии с действующими нормами.

Перед тем как производить подсоединение,

проверьте, чтобы:

Электрооборудование и розетки соответствовали

максимальной

мощности

прибора

(см.

опознавательную табличку в нижней части корпуса

прибора).

Розетка или электрооборудование были надежно

заземлены в соответствии с действующими

нормами. В случае несоблюдения этих норм

производитель

снимает

с

себя

всякую

ответственность.

Если подсоединение к электросети производится

через розетку:

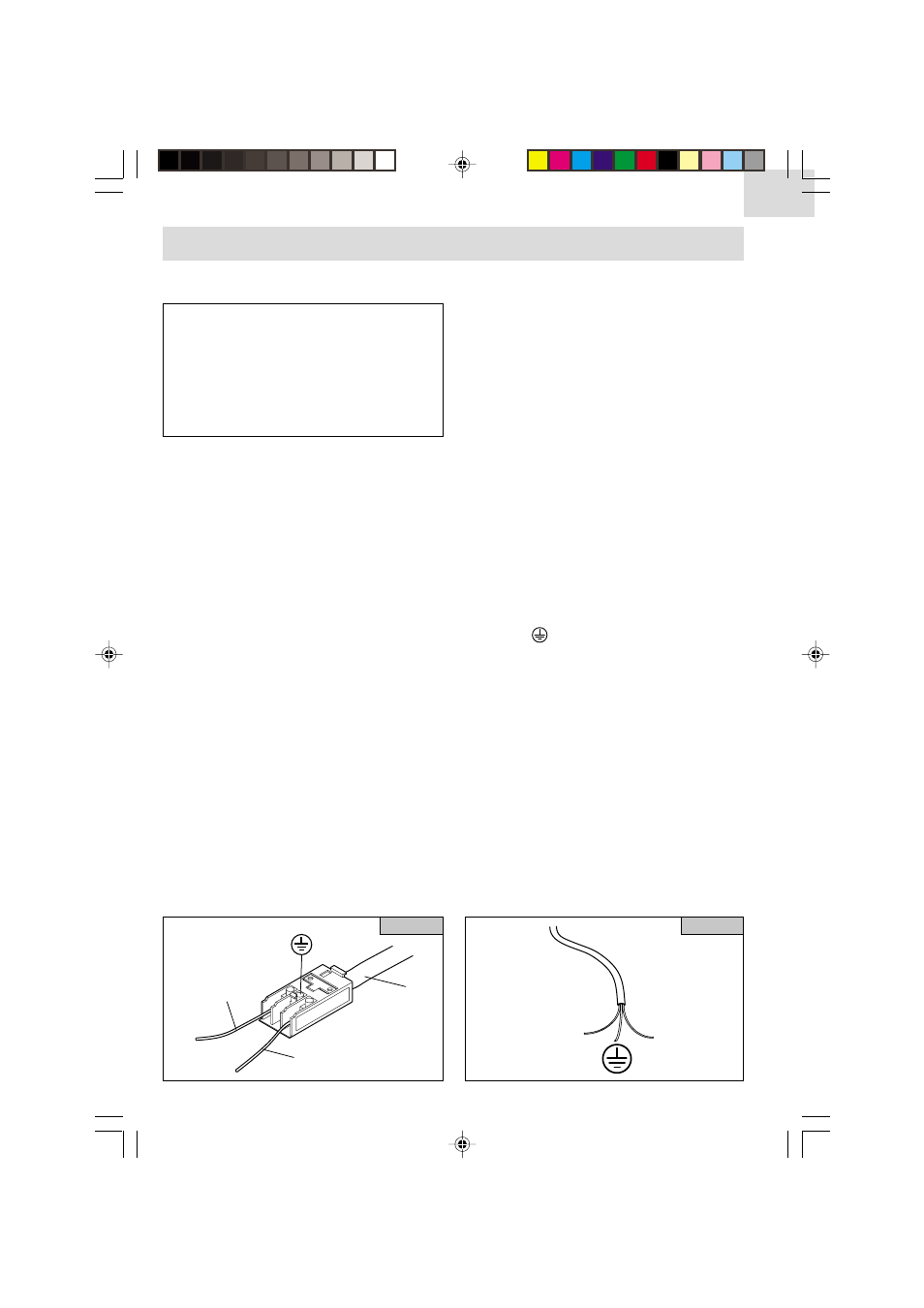

Подсоединить к подводящему кабелю (С) (рис. 13),

соответствующую указанной на опознавательной

табличке потребляемой мощности вилку, если

таковая не предусмотрена в комплекте.

Подсоедините провода, следя за соблюдением

нижеприведенных соответствий и оставляя провод

«земля» длиннее провода «фаза» (рис. 14):
Буква

L

(фаза) = коричневый провод

Буква

N

(ноль) = синий провод

Символ

(земля) = желто-зеленый провод

Подводящий кабель должен располагаться таким

образом, чтобы не подвергаться нагреву,

превышающему 75 К.

Не следует использовать для подсоединения

удлинители, переходники или тройники, поскольку

это может привести к опасному перегреву.

Если подсоединение производится непосредственно

к электрической сети:

Между прибором и сетью следует установить

многополюсный выключатель, соответствующий

потребляемой мощности прибора, с минимальным

размыканием контактов 3 мм.

Помните, что провод заземления не должен

прерываться выключателем.

Электрическое подсоединение может также быть

защищено

высокочувствительным

дифференциальным выключателем.

Настоятельно

рекомендуется

прикрепить

соответствующий провод «земля» желто-зеленого

цвета к надежному заземляющему устройству.
