G38
N
L
C
N
L
ALLACCIAMENTO GAS
Prima di collegare l’apparecchio accertarsi che i dati
dell’etichetta segnaletica e dell’etichetta regolazione
gas, siano compatibili a quelli della rete di distribuzione
gas.
Queste etichette sono applicate sulla copertina del
libretto e sulla parte inferiore del cassone.
Ad installazione ultimata, verificare la perfetta tenuta
dell’impianto impiegando solamente una soluzione
saponosa e mai una fiamma.
Il raccordo di entrata gas dell’apparecchio è filettato 12" gas
cilindrico maschio a norme ISO 228-1.
Quando il gas viene distribuito a mezzo canalizzazione
,
l’apparecchio deve essere allacciato all’impianto di adduzione
gas :
•
con tubo flessibile di acciaio inossidabile a parete continua,
secondo la norma, con estensione massima di 2 metri e
guarnizioni di tenuta conformi alla norma. N.B.: Accertarsi
che il tubo, una volta installata l’apparecchiatura, non venga
in contatto con parti mobili del modulo d’incasso (per
esempio cassetti) o schiacciato.
• con tubo metallico rigido d’acciaio a norme, le cui giunzioni
devono essere realizzate mediante raccordi filettati
conformemente alla norma ISO 7/1. L’impiego di mezzi di
tenuta come canapa con mastici adatti o nastro teflon, è
ammesso.
• con tubo di rame a norma, le cui giunzioni devono essere
realizzate mediante raccordi a tenuta meccanica a norma.
Quando il gas viene erogato direttamente da una bombola,
l’apparecchio, alimentato con un regolatore di pressione
conforme alla norma, deve essere allacciato:
• con tubi flessibili di acciaio inossidabile a parete continua,
secondo la norma, con estensione massima di 2 metri e
guarnizioni di tenuta conformi a norma.
N.B.: Accertarsi che il tubo, una volta installata
l’apparecchiatura, non venga in contatto con parti mobili
del modulo d’incasso (per esempio cassetti) o schiacciato.
Si consiglia di applicare sul tubo flessibile lo speciale
adattatore, facilmente reperibile sul mercato, per facilitare
il collegamento con il portagomma del regolatore di
pressione montato sulla bombola.
ALLACCIAMENTO ELETTRICO
Il collegamento elettrico deve essere eseguito in conformità con
le norme e le disposizioni di legge in vigore.
Prima di effettuare l’allacciamento, verificare che:
• La portata elettrica dell’impianto e delle prese di corrente,
siano adeguate alla potenza massima dell’apparecchio (vedi
etichetta segnaletica applicata nella parte inferiore del
cassone e sulla copertina del libretto).
• La presa o l’impianto sia munito di un efficace collegamento
a terra secondo le norme e le disposizioni di legge
attualmente in vigore. Si declina ogni responsabilità per
l’inosservanza di queste disposizioni.
Quando il collegamento alla rete d’alimentazione è
effettuato tramite presa:

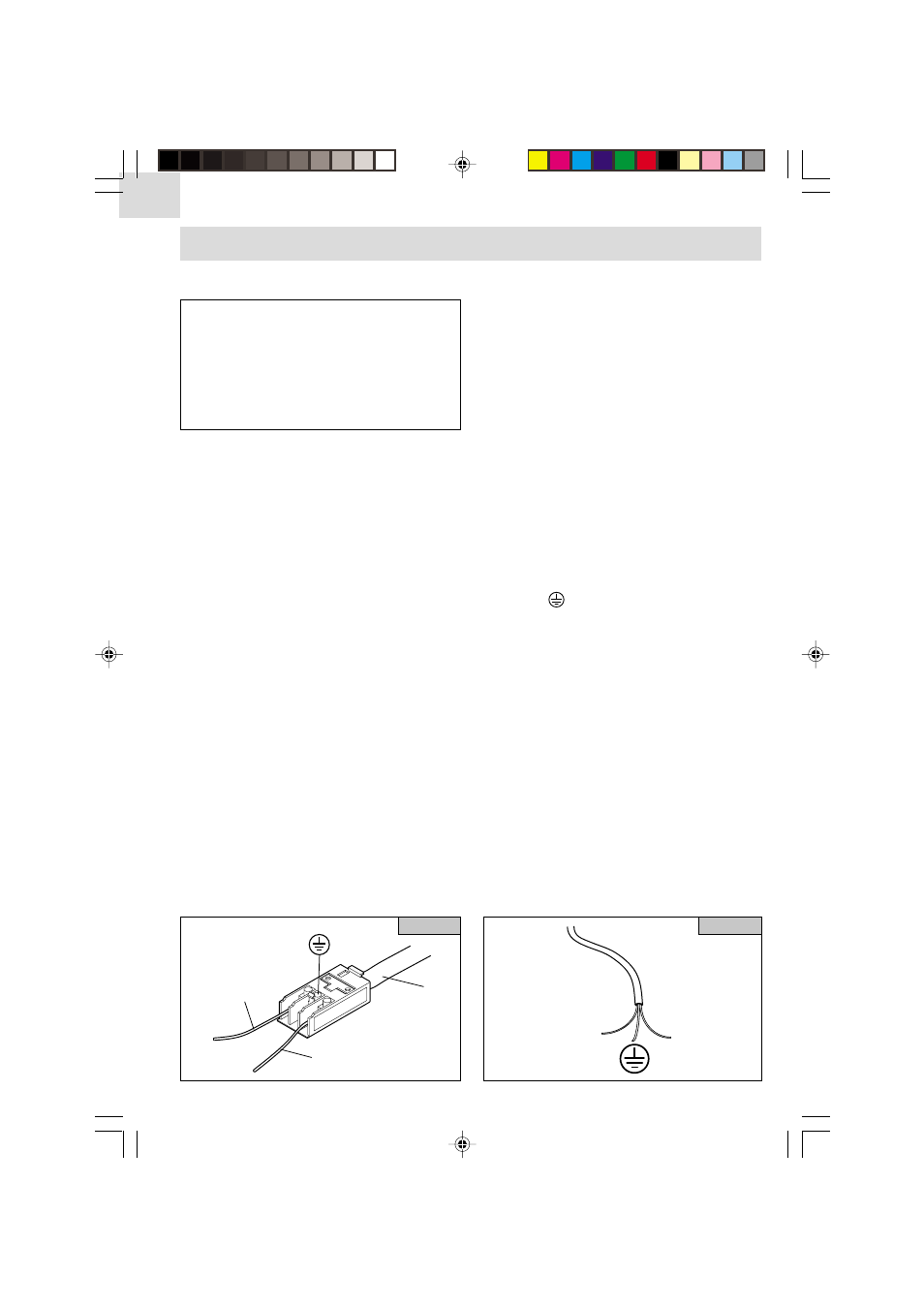

• Applicare al cavo d’alimentazione (C) (fig. 13), se sprovvisto,
una spina normalizzata adatta al carico indicato sull’etichetta
segnaletica. Allacciare i cavetti avendo cura di rispettare le
sottonotate rispondenze e tenendo il conduttore di terra
più lungo rispetto ai conduttori di fase (fig. 14):
lettera
L (fase) = cavetto colore marrone
lettera N (neutro) = cavetto colore blu
simbolo (terra) = cavetto colore verde-giallo.
•
Il cavo d’alimentazione deve essere posto in modo che
non raggiunga in nessun punto una sovratemperatura di
75 K.
• Non utilizzare per il collegamento riduzioni, adattatori o
derivatori perché potrebbero provocare falsi contatti con
conseguenti pericolosi surriscaldamenti.
• L’apparecchio deve essere posto in modo tale che la spina
sia accessibile.
Quando il collegamento è effettuato direttamente alla rete
elettrica:
• Interporre tra l’apparecchio e la rete, un interruttore
omnipolare, dimensionato al carico dell’apparecchio, con
apertura minima fra i contatti di 3mm.
•
Ricordare che il cavo di terra non deve essere interrotto
dall’interruttore.
• In alternativa, il collegamento elettrico può essere anche
protetto con un interruttore differenziale ad alta sensibilità.
• Si raccomanda vivamente di fissare l’apposito cavetto di
terra colorato verde-giallo ad un efficiente impianto di terra.
6. ISTRUZIONI PER L’INSTALLATORE
Fig. 13 Fig. 14
10
IT
