G38
9
K
V
E
64min
750
"x
"
5
5
3
473
64mm
600 700
" X " min
114mm

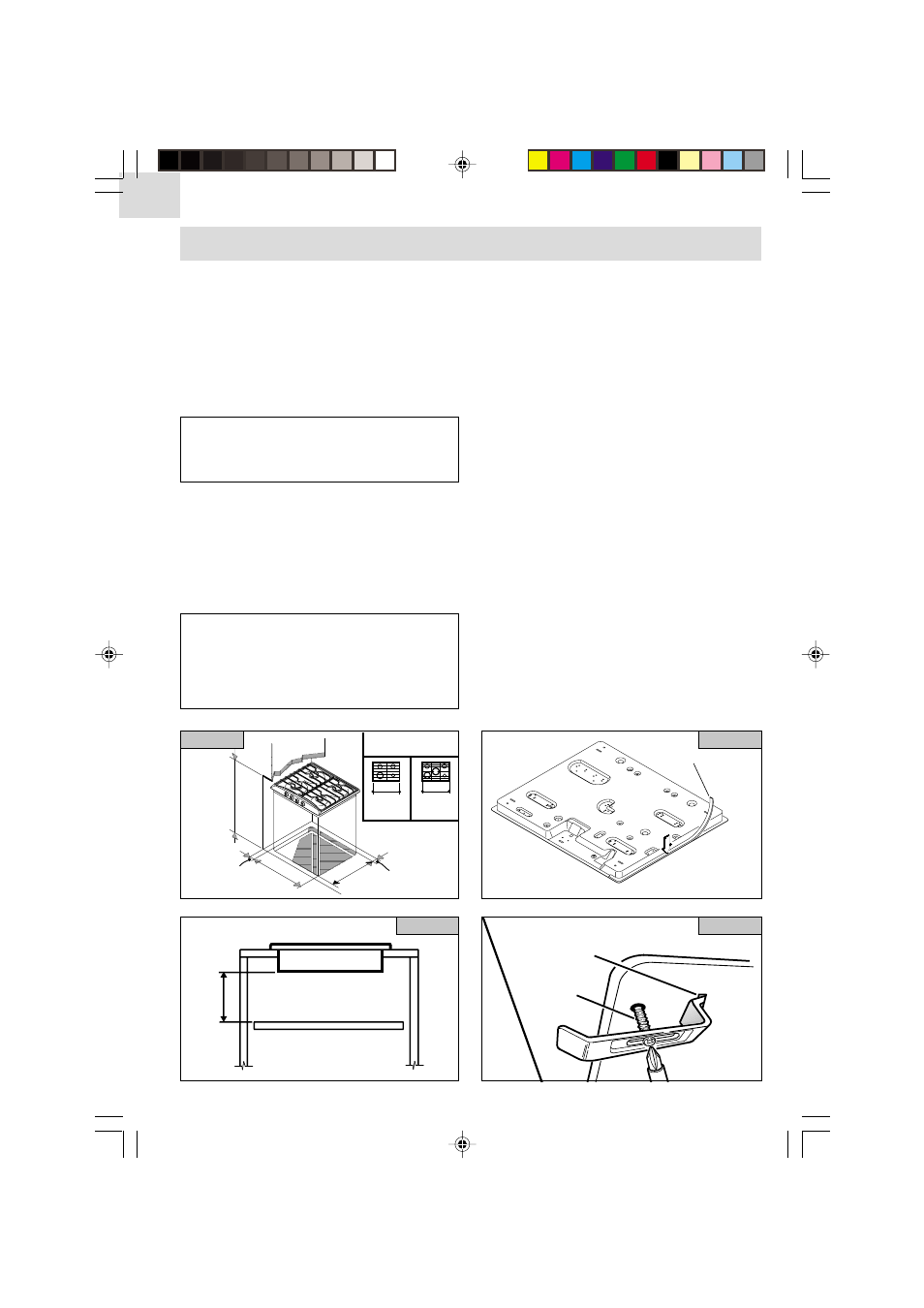

РИС. 10 РИС. 12
РИС. 9 РИС. 11
Min. 20 mm
6. ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
РАСПАКОВКА ВАРОЧНОЙ ПОВЕРХНОСТИ
После снятия наружной упаковки и внутренних
упаковочных элементов для подвижных деталей
проверьте внешний вид и комплектность прибора. В
случае сомнений не пользуйтесь прибором. Для решения
вопросов по претензиям обратитесь в торгующую
организацию.
Некоторые детали прибора покрыты защитной пленкой.
Ее обязательно следует удалить, перед тем как
приступит к пользованию прибором. Для снятия пленки
следует провести по краям лезвием или булавкой.
Детали упаковки (картон, пластиковые мешки,
пенопласт и т. д.) не следует оставлять в местах
доступных для детей, поскольку они
представляют собой потенциальный источник
опасности.
ВСТРАИВАНИЕ И КРЕПЛЕНИЕ ВАРОЧНОЙ
ПОВЕРХНОСТИ
На поверхности рабочего стола следует сделать
прямоугольное отверстие для встраивания варочной
поверхности, размеры которого приведены на рис. 9.
Предварительно следует проверить соответствие
минимальных допусков поверхности, в которую должен
быть встроен прибор (см. рис. 9). Подвесные полки или
вытяжки следует устанавливать на высоте не менее
750 см от поверхности прибора.
ВНИМАНИЕ!!!
Под варочной поверхностью обязательно следует
устанавливать разделительную панель на
расстоянии не менее 20 мм от дна прибора.
Следует предусмотреть, чтобы эта панель легко
вынималась для проведения работ по текущему
обслуживанию (см. рис. 10).
Прибор снабжен специальной прокладкой,
предназначенной для предотвращения попадания
жидкости внутрь мебели. Для правильной установки
прокладки просим тщательно выполнять приведенные
ниже инструкции:
-
Снимите полоски прокладки с держателей, следя,
чтобы от прокладки не оторвалась прозрачная
защитная бумага.
- Переверните рабочую поверхность, Правильно
расположите прокладку (E) (рис. 11) под краями
рабочей поверхности таким образом, чтобы внешняя
сторона прокладки точно совпадала с внешним краем
рабочей поверхности. Края полосок должны
совпадать, не выступая друг над другом.
- Наложите прокладку на рабочую поверхность,
равномерно распределив ее пальцами.
- Снимите с прокладки полоску защитной бумаги,
вставьте крепежные кронштейны в соответствующие
пазы (К) на корпусе прибора и вставьте рабочую
поверхность в подготовленное в мебели отверстие.
Закрепите ее винтами (V) (см. рис. 12).
RU
