INSTALLAZIONE

NOTIZIE TECNICHE DEDICATE AI

SIGNORI INSTALLATORI

L’installazione, tutte le regolazioni, le
trasformazioni e le manutenzioni elencate in
questa parte devono essere eseguite
esclusivamente da personale qualificato.
Una errata installazione può causare danni a
persone, animali o cose, nei confronti dei quali
il costruttore non può essere considerato
responsabile.
I dispositivi di sicurezza o di regolazione
automatica degli apparecchi durante la vita
dell’impianto potranno essere modificati
solamente dal costruttore o dal fornitore
debitamente autorizzato.

4) INSERIMENTO DEL PIANO

Dopo aver tolto l’imballo esterno e gli imballi interni
delle varie parti mobili, assicurarsi dell’integrità del
piano. In caso di dubbio non utilizzare
l’apparecchio e rivolgersi a personale qualificato.
Gli elementi dell’imballaggio (cartone, sacchetti,
polistirolo espanso, chiodi ....) non devono
essere lasciati alla portata dei bambini in
quanto potenziali fonti di pericolo.

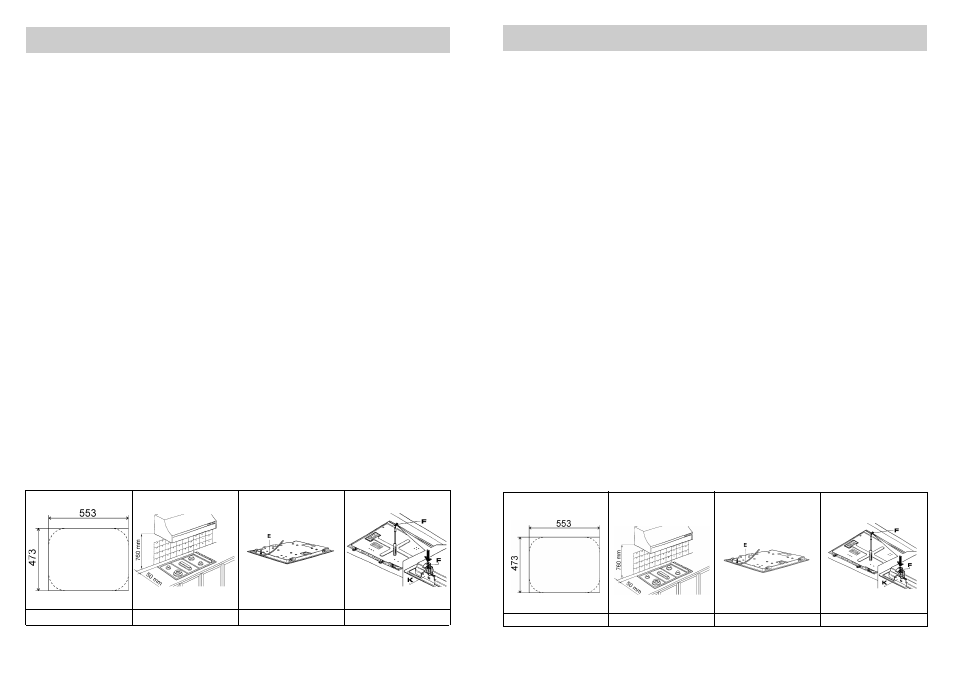

Si deve praticare nel piano del mobile componibile,
una apertura per l’incasso delle dimensioni indicate
nella fig. 9, assicurandosi che siano rispettate le
dimensioni critiche dello spazio nel quale
l’apparecchio deve essere installato (vedi fig. 10).
L’apparecchio deve classificarsi in classe 3 ed è
pertanto soggetto a tutte le prescrizioni previste
dalle norme per tali apparecchi.

5) FISSAGGIO DEL PIANO

Il piano è corredato di una speciale guarnizione al
fine di evitare qualsiasi infiltrazione di liquido nel
mobile. Per applicare correttamente questa
guarnizione, si prega di attenersi scrupolosamente
a quanto specificato più sotto:
- Staccare le striscie della guarnizione dal loro

supporto curando che la protezione trasparente
rimanga attaccata alla guarnizione stessa.

- Rovesciare il piano e posizionare correttamente la

guarnizione “E” (fig. 11) sotto il bordo del piano,
in modo che il lato esterno della guarnizione
stessa combaci perfettamente con il bordo
perimetrale esterno del piano. Le estremità delle
striscie devono combaciare senza sormontarsi.

- Fare aderire al piano la guarnizione in modo

uniforme e sicuro, pressandola con le dita.

- Togliere la striscia di carta protettiva della

guarnizione, infilare i ganci negli appositi
alloggiamenti “K” sul piano e posizionare il piano
nel foro praticato sul mobile. Bloccarlo con le
apposite viti “F” dei ganci di fissaggio (vedi fig. 12).

FIG. 9

FIG. 10

FIG. 11

FIG. 12

УСТАНОВКА

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ

УСТАНОВЩИКОВ

Установка, все операции по регулировке,

переналадке и текущему обслуживанию,

перечисленные в этом разделе, должны

осуществляться только

квалифицированными специалистами.

Неправильная установка может повлечь

травмы людей, животных, а также ущерб

имуществу. В данном случае производитель

не несет за это ответственности.

Устройства безопасности или

автоматической регулировки приборов в

течение срока их службы могут быть

модифицированы только производителем

или авторизованным поставщиком.

4) УСТАНОВКА РАБОЧЕЙ

4) УСТАНОВКА РАБОЧЕЙ
ПОВЕРХНОСТИ

ПОВЕРХНОСТИ

После снятия наружной упаковки прибора и

внутренней упаковки различных подвижных

деталей, следует проверить целостность рабочей

поверхности. В случае сомнения не пользуйтесь

прибором и обратитесь в сервисный центр.

Детали упаковки (картон, полиэтиленовые

мешки, пенопласт, гвозди и т. д.) не следует

оставлять в местах доступных для детей,

поскольку они представляют

потенциальный источник опасности.

На поверхности рабочего стола следует сделать

прямоугольное отверстие для встраивания плиты,

размеры которого приведены на рис. 9.

Предварительно следует проверить соответствие

минимальных допусков поверхности, в которую

должен быть встроен прибор (см. рис. 10).

Данный прибор относится к 3 классу и в

отношении него должны соблюдаться все

нормы, предусмотренные для подобных

п р и б о р о в .

5) КРЕПЛЕНИЕ РАБОЧЕЙ ПОВЕРХНОСТИ

КРЕПЛЕНИЕ РАБОЧЕЙ ПОВЕРХНОСТИ

Прибор снабжен специальной прокладкой,
предназначенной для предотвращения попадания
жидкости внутрь мебели. Для правильной
установки прокладки просим тщательно
выполнять приведенные ниже инструкции:
- Снимите полоски прокладки с держателей, следя

за тем, чтобы от прокладки не оторвалась
прозрачная защитная бумага.

- Переверните рабочую поверхность и правильно

расположите прокладку “E” (рис. 11) под краями
рабочей поверхности таким образом, чтобы внешняя
сторона прокладки точно совпадала с внешним
краем рабочей поверхности. Края полосок должны
совпадать, не выступая друг над другом.

- Наложите прокладку на рабочую поверхность,

равномерно распределив ее пальцами.

- Снимите с прокладки полоску защитной бумаги,

вставьте крепежные кронштейны в
соответствующие пазы “К” на рабочей
поверхности, установите ее в подготовленное в
мебели отверстие и закрепите винтами “F”
крепежных кронштейнов (см. рис. 12).

Pис. 9

Pис. 10

Pис. 12

Pис. 11
