19
1) PALNIKI
Na powierzchni płyty nad każdym pokrętłem znajduje
się schemat, na którym przedstawiono, który palnik
jest obsługiwany przez dane pokrętło. Po odkręceniu
zaworu instalacji gazowej lub butli gazowej, palnik
można zapalić w sposób następujący:
− Zapalanie ręczne
Wcisnąć i przekręcić odpowiednie pokrętło w lewo,
ustawić je w pozycji Maksimum ( duży płomień, rys. 1)
i zbliżyć do palnika zapaloną zapałkę.
− Zapalanie elektryczne
Wcisnąć i przekręcić odpowiednie pokrętło w lewo,
ustawić je w pozycji Maksimum ( duży płomień, rys. 1)
a następnie nacisnąć i zwolnić przycisk zapalacza “E”.
− Zapalenie elektryczne automatyczne
Wcisnąć i przekręcić w lewo odpowiednie pokrętło,
ustawiając je w pozycji Maksimum ( duży płomień,
rys. 1) i wcisnąć je do końca.
− Zapalenie palników wyposażonych w
zabezpieczenie przeciw wypływowe gazu
Aby zapalić palnik wyposażony w zabezpieczenie
przeciw wypływowe gazu, należy przekręcić
odpowiednie pokrętło do pozycji Maksimum ( duży
płomień, rys. 1 ), a następnie wcisnąć pokrętło. Po
zapaleniu się palnika przytrzymać wciśnięte
pokrętło przez około 10 sekund.
JAK KORZYSTAĆ Z PALNIKÓW
Chcąc uzyskać najlepsze wyniki przy jak
najniższym zużyciu gazu, należy pamiętać o
poniższych wskazówkach:
- Do każdego palnika stosować odpowiednie garnki
( patrz tabela poniżej i rys. 2 ).
- Do doprowadzeniu do wrzenia ustawić pokrętło
w pozycji Minimum ( mały płomień, rys. 1 ).
- Korzystać z garnków z pokrywą.
- Wersja płyty 4-palnikowej z 1 płytką elektryczną
jest wyposażona w kratkę redukcyjną, którą
należy położyć na palniku pomocniczym
( małym tylnym ). Pozwala to korzystać z bardzo
małych naczyń.
Palnik Moc W ∅ ∅ ∅ ∅ ∅ Garnka cm
Szybko gotujący 3000 20 ÷ 22
Średni 1750 16 ÷ 18
Pomocniczy 1050 10 ÷ 14
ZALECENIA:
- Zapalanie palników z zabezpieczeniem
przeciw wypływowym gazu jest możliwe
tylko wtedy, gdy pokrętło ustawione jest w
pozycji Maksimum ( duży płomień, rys. 1 ).
- W przypadku braku prądu można zapalić
palniki przy pomocy zapałek lub
zapalniczki.
- Podczas korzystania z palników nie należy
pozostawiać kuchni bez nadzoru i należy
zwrócić uwagę, aby w pobliżu urządzenia
nie przebywały dzieci. Przede wszystkim
należy upewnić się, czy rączki garnków są
ustawione w sposób właściwy. Prosimy
zwrócić uwagę na potrawy zawierające olej
lub inne tłuszcze – są łatwopalne.
- Kiedy kuchnia jest włączona, nie wolno w
jej pobliżu stosować sprayów.
OBSŁUGA

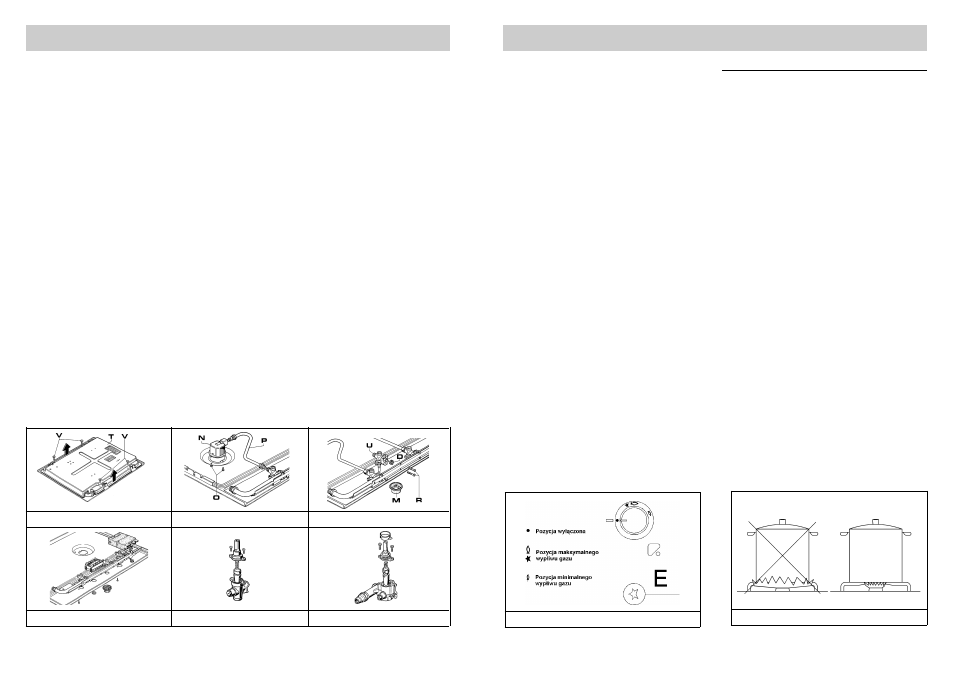

RYS . 2 . 2 . 2 . 2 . 2 RYS. 1
30 30
KONSERWACJA
RYS. 19 RYS. 20
RYS. 18 RYS. 16 RYS. 17
Przed przystąpieniem do jakichkolwiek
czynności konserwacyjnych należy odłączyć
urządzenie od sieci elektrycznej oraz
zamknąć dopływ gazu.
12) WYMIANA CZĘŚCI
W celu wymiany części znajdujących się wewnątrz
płyty należy zdjąć płytę z mebla, obrócic ją, odkręcić
śrubki “V” i zdjąć obudowę “T” ( rys. 16 ).
UWAGA: w urządzeniach posiadających
automatyczne zapalanie gazu, zanim
przystapi się do wymiany kurków, należy
zdjąć trzpień zapalacza.
Przy wymianie kurków w celu zapewnienia
szczelności połączenia, należy za każdym razem
wymieniać również uszczelki “D” pomiędzy
korpusem a kolektorem ( rys. 18 ).
RYS. 21
Smarowanie kurków (rys. 20 i 21)
Jeśli przy manipulowaniu kurkiem napotykamy na
jakikolwiek opór, należy od razu przystąpić do jego
nasmarowania, postępując wg poniższych zaleceń :
- Wymontować korpus kurka.
- Oczyścić trzpień i jego obsadę używając szmatki
nasączonej detergentem.
- Nasmarować delikatnie trzpień odpowiednim
smarem.
- Włożyć trzpień, pokręcić nim kilka razy, wyjąć
jeszcze raz, wytrzeć nadmiar smaru i upewnić
się, czy kanały doprowadzające gaz są drożne.
- Zamontować wszystkie części z powrotem w
kolejności odwrotnej do kolejności
wymontowywania.
Trzeba zdjąć panel sterujący i płytę podpalnikową
wg opisu w punkcie 13. Aby ułatwić pracę osobie
dokonującej wymiany na następnej stronie
podajemy tabelę zawierającą przekroje kabli
zasilających i moc poszczególnych elementów
elektrycznych.
