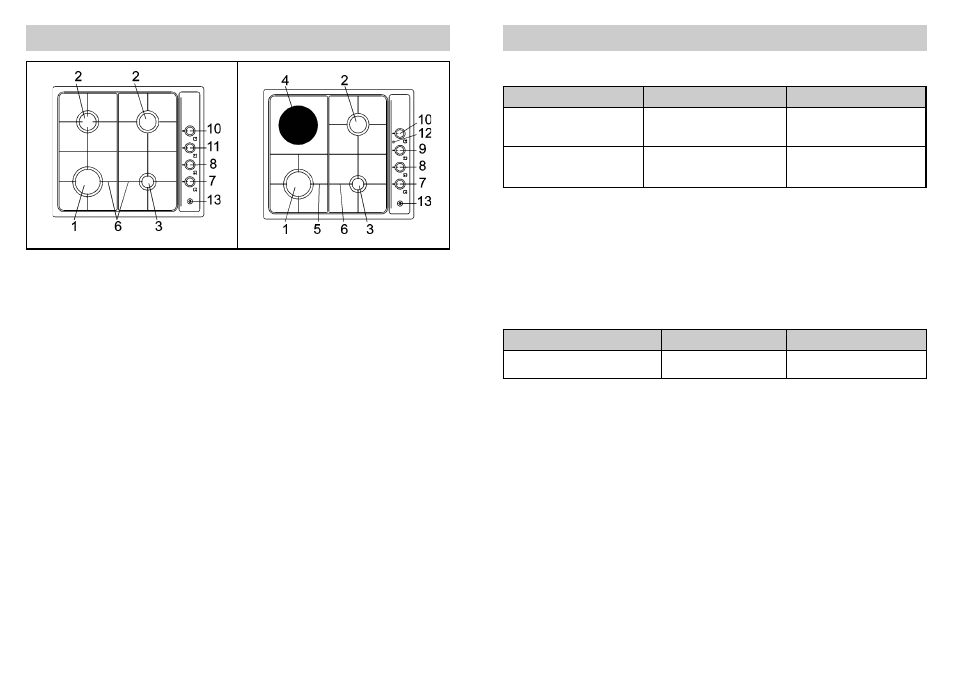

1. Palnik szybko gotujący
3000 W
2. Palnik średni
1750 W
3. Palnik pomocniczy
1050 W
4. Płytka elektryczna gotująca
∅145 mm
1500 W
5. Kratka ze stali emaliowanej jednopalnikowa
6. Kratka ze stali emaliowanej dwupalnikowa
7. Pokrętło palnika nr 3
8. Pokrętło palnika nr 1
9. Pokrętło płytki elektr. nr 4
10. Pokrętło palnika nr 2 ( prawy)
11. Pokrętło palnika nr 2 ( lewy )
12. Kontrolka włączonej płytki elektrycznej
13. Przycisk zapalacza elektrycznego
OPIS PŁYT KUCHENNYCH
UWAGA! ( Tylko w modelach z zabezpieczeniem przeciw wypływowym – z literą “V” na końcu
symbolu )
Płyta została wyposażona w zabezpieczenie przeciw wypływowe, które podnosi bezpieczeństwo
użytkowania.
W momencie zgaśnięcia płomienia w palniku, zostaje automatycznie odcięty dopływ gazu do
palnika. Ponowne uruchomienie płyty następuje po ponownym zapaleniu palnika.
31
31
KONSERWACJA
H05 RR-F
Przekrój 3 x 0.75 mm
2
H05 RR-F
Przekrój 3 x 1 mm
2
RODZAJE I PRZEKROJE PRZEWODÓW ZASILAJĄCYCH
Rodzaje płyt
Rodzaj przekroju
Zasilanie jednofazowe
MOC ELEMENTÓW ELEKTRYCZNYCH
UWAGA !!!
W przypadku wymiany przewodu zasilającego, instalator powinien pamiętać o pozostawieniu
przewodu uziemiającego dłuższego od przewodów fazowych oraz o postępowaniu ściśle
według zaleceń zawartych w instrukcji.
Rodzaj
Średnica
Moc (W)
Płytka szybko gotująca
7-pozycyjna
145
1500
Płyta gazowa
Płyta gazowo-elektryczna z 1
płytką elektryczną (1500 W)
