INSTALACJA
UWAGI DLA INSTALATORÓW
Instalacja, wszelkie regulacje, zmiany i
czynności związane z konserwacją opisane
w tej części mogą być wykonywane tylko i
wyłącznie przez osoby do tego uprawnione.
Nieprawidłowa
instalacja
może
być
przyczyną szkód, za które producent nie
ponosi odpowiedzialności. Zabezpieczenia i
przyrządy do regulacji pracy urządzenia
mogą być zmieniane lub naprawiane tylko i
wyłącznie przez autoryzowane zakłady
serwisowe.
Podłączenie kuchenki do instalacji gazowej
oraz warunki wentylacji pomieszczeń muszą
być zgodne z Rozporządzeniem Ministra
Gospodarki Przestrzennej i Budownictwa z
dnia 14.12.1994 ( Dz. U. Nr 15, 25.02.1999).
4) MONTAŻ PŁYTY W BLACIE
KUCHENNYM
Po rozpakowaniu opakowania zewnętrznego i
rozpakowaniu części będących luzem, należy
upewnić się czy urządzenie jest kompletne. W
przypadku jakichkolwiek wątpliwości nie należy
korzystać z urządzenia i zwrócić się do specjalisty.
Części opakowania ( karton, woreczki
plastikowe, styropian, gwoździe,... ) nie należy
pozostawiać w zasięgu dzieci, ponieważ
mogą one spowodować zagrożenie.
PŁYTA W KSZTAŁCIE PROSTOKĄTA
Należy wyciąć w blacie kuchennym prostokątny
otwór do założenia płyty o wymiarach wskazanych
na rys. 9, zachowując konieczny odstęp od
obiektów sąsiednich (rys.10).
PŁYTA NIEPROSTOKĄTNA
Należy wyciąć w blacie kuchennym owalny otwór
do założenia płyty patrz linia przerywana na rys. 9,
posługując się specjalnym papierowym wzorem
załączonym do wyposażenia urządzenia. Ułożyć
papierowy wzór tak, aby zachowane były
niezbędne odstępy od obiektów sąsiednich
( rys.10).
Urządzenie kwalifikowane jest jako klasa 3,
a więc musi spełniać wszystkie wymogi
przewidziane dla tej klasy.
5) MOCOWANIE PŁYTY
Płyta została wyposażona w specjalną uszczelkę,
zapobiegającą przedostawaniu się płynów do
środka. Aby założyć prawidłowo uszczelkę, należy
dokładnie wykonać poniższe zalecenia:
− Oderwać paski uszczelki “E” uważając, aby nie
uszkodzić przezroczystej warstwy ochronnej
uszczelki.
− Odwrócić płytę, ułożyć odpowiednio uszczelkę
“E” ( rys. 11 ) pod krawędzią płyty , tak aby
zewnętrzna strona uszczelki idealnie dotykała
zewnętrznej krawędzi płyty. Końcówki pasków
uszczelki należy ułożyć w taki sposób, aby stykały
się z sobą, lecz nie nachodziły na siebie.
− Docisnąć uszczelkę do szkła płyty tak, aby
przywierała do niej na całej powierzchni
jednakowo.
− Usunąć ochronny pasek papieru z uszczelki,
założyć
haki
mocujące
na
specjalnych
zaczepach “K” stelaża i ułożyć płytę w
wyciętym otworze. Przykręcić wkrętami do
zaczepów mocujących ( rys. 12 ).

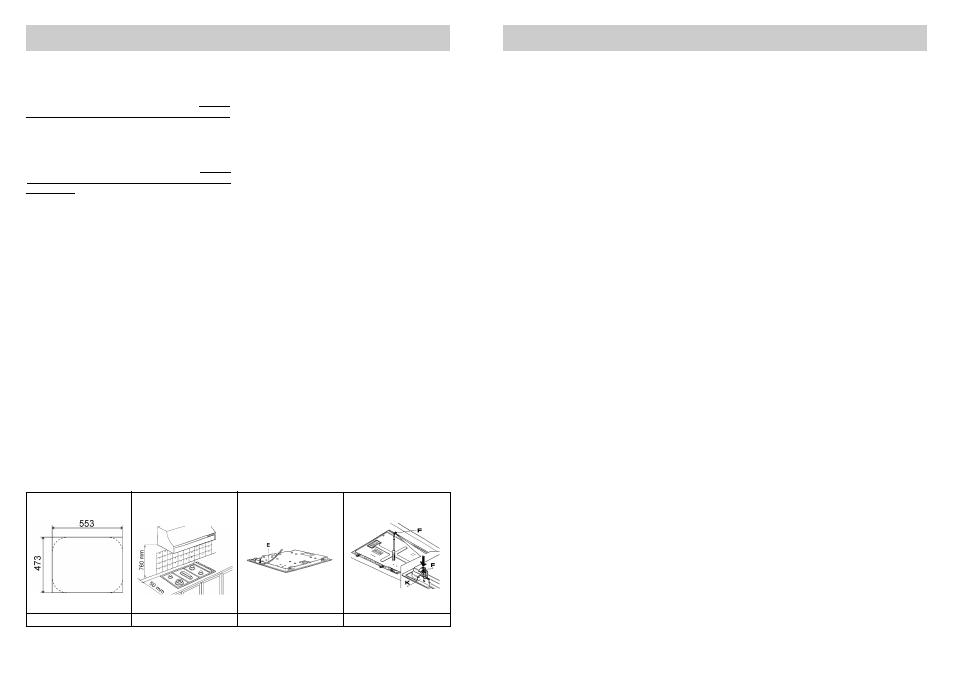

RYS. 9
RYS. 10
RYS. 12
RYS. 11
24
25
INSTALACJA
WAŻNE ZALECENIA DO INSTALACJI
Przypominamy instalatorom, że wysokość
ewentualnych ścianek bocznych mebli
kuchennych sąsiadujących z płytą nie może
przekraczać
wysokości,
na
której
zamontowana jest sama płyta. Poza tym
ścianka tylna i powierzchnie przylegające do
płyty muszą być wytrzymałe na temperatury
do 95°C.
Klej łączący laminat z meblem musi być
wytrzymały na temperatury nie niższe niż
150°C, aby uniknąć odklejania się okładziny.
Instalacja urządzenia musi być zgodna z
przepisami norm ( PN-IEC 364-4-481:1994,
PN-91/E-05009.01, 03, 41, 42, 43, 45, 46 oraz
PN –93/E-05009.51, 53, 54, 56) .
Urządzenie to nie jest podłączone do
systemu odprowadzania spalin. Dlatego też
należy
je
podłączyć
ściśle
według
wymienionych niżej zasad.
6) WENTYLACJA POMIESZCZEŃ
Aby zapewnić poprawne działanie urządzenia, jest
rzeczą niezbędną, aby pomieszczenie, w którym
urządzenie zostało zainstalowane, było stale
wentylowane. Konieczna ilość powietrza to taka,
jakiej w normalnych warunkach wymaga spalanie
gazu i wentylacja pomieszczeń o kubaturze nie
mniejszej niż 20 m
3
. Naturalny dopływ powietrza
powinien być zapewniony przez otwory
znajdujące się w ścianach budynku o przekroju
minimum 100 cm
2
( Rys. 3 ). Otwory powinny być
wykonane tak, aby nie można było ich zasłonić.
Dopuszcza się także wentylację pośrednią, czyli
pobieranie powietrza z pomieszczeń sąsiadujących
z tym w którym została zainstalowana płyta
kuchenna.
7) USTAWIENIE URZĄDZENIA W
POMIESZCZENIU I PRZEWIETRZANIE
Urządzenia gazowe muszą mieć zapewnioną
możliwość odprowadzania spalin za pomocą
wyciągów podłączonych do kominów, kanałów
dymnych lub bezpośrednio z wyjściem na zewnątrz
(Rys. 4). W przypadku braku możliwości
zastosowania
wyciągu,
dopuszcza
się
wykorzystanie wentylatora zamontowanego na oknie
lub ścianie wychodzącej na zewnątrz, który należy
uruchamiać zawsze podczas korzystania z kuchni
(Rys. 5), pod warunkiem ścisłego zachowania
przepisów dotyczących wentylacji zawartych w
normach ( PN-83/B-03430 ).
8) PODŁĄCZENIE DO INSTALACJI
GAZOWEJ
Przed przystąpieniem do wykonanie przyłącza należy
upewnić się, czy dane zawarte na tabliczce
znamionowej urządzenia, przyklejonej od spodu płyty
są zgodne z parametrami instalacji gazowej w
Państwa mieszkaniu.
