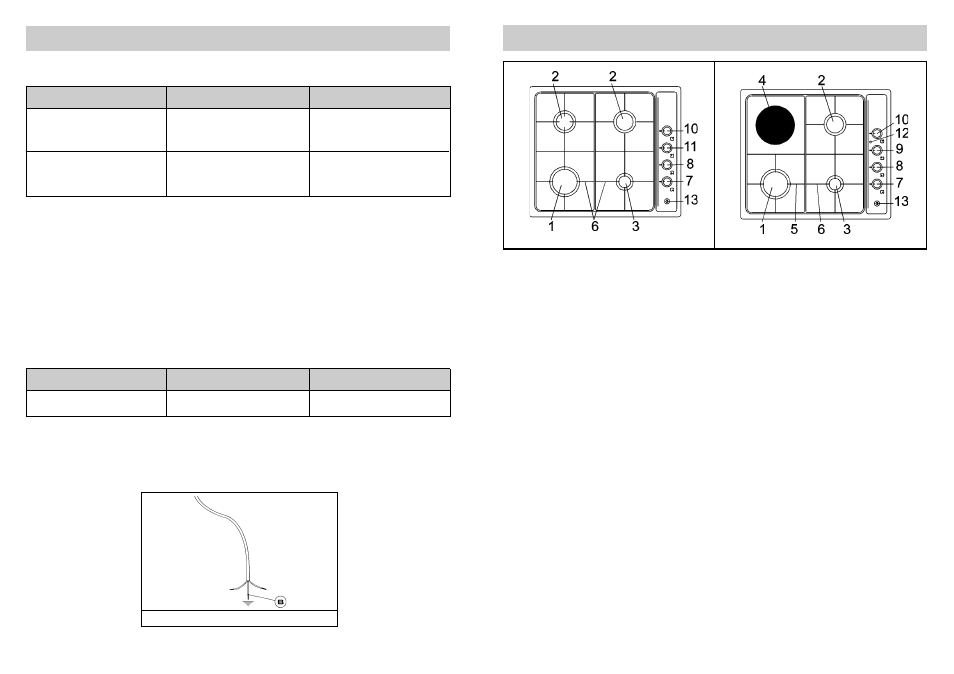

14

MANUTENZIONE

H05 RR-F

Sezione 3 x 0.75 mm

2

H05 RR-F

Sezione 3 x 1 mm

2

TIPI E SEZIONI DEI CAVI D’ALIMENTAZIONE

TIPO DI PIANO

TIPO DI CAVO

ALIMENTAZIONE MONOFASE

POTENZE DEI COMPONENTI ELETTRICI

ATTENZIONE!!!
Nel caso di sostituzione del cavo di alimentazione, l’installatore dovrà tenere il conduttore di terra
più lungo rispetto ai conduttori di fase (fig. 22) ed inoltre dovrà rispettare le avvertenze indicate
nel paragrafo 9.

TIPO

DIAMETRO

POTENZA W

Piatra rapida a 7 posizioni

145

1500

Piano a gas

Piano misto con 1 piastra

elettrica (1500 W)

FIG. 22

35

1. Cêîðîñòíàÿ конфорка

2600 W

2. Полускоростная конфорка

1500 W

3. Вспомогательная конфорка

950 W

4. Скоростная электрическая конфорка Ш 145 мм

1500 W

5. Решетка из эмалированной стали на 1 конфорку
6. Решетка из эмалированной стали на 2 конфорки
7. Ручка управления конфорки ¹ 3
8. Ручка управления конфорки ¹ 1
9. Ручка управления электрической конфорки ¹ 4
10. Ручка управления конфорки ¹ 2 (правой)
11. Ручка управления конфорки ¹ 2 (левой)
12. Сигнальная лампочка включения электрической конфорки
13. Кнопка электророзжига

ОПИСАНИЕ РАБОЧИХ ПОВЕРХНОСТЕЙ

ОПИСАНИЕ РАБОЧИХ ПОВЕРХНОСТЕЙ

ОПИСАНИЕ РАБОЧИХ ПОВЕРХНОСТЕЙ

ОПИСАНИЕ РАБОЧИХ ПОВЕРХНОСТЕЙ

ОПИСАНИЕ РАБОЧИХ ПОВЕРХНОСТЕЙ
