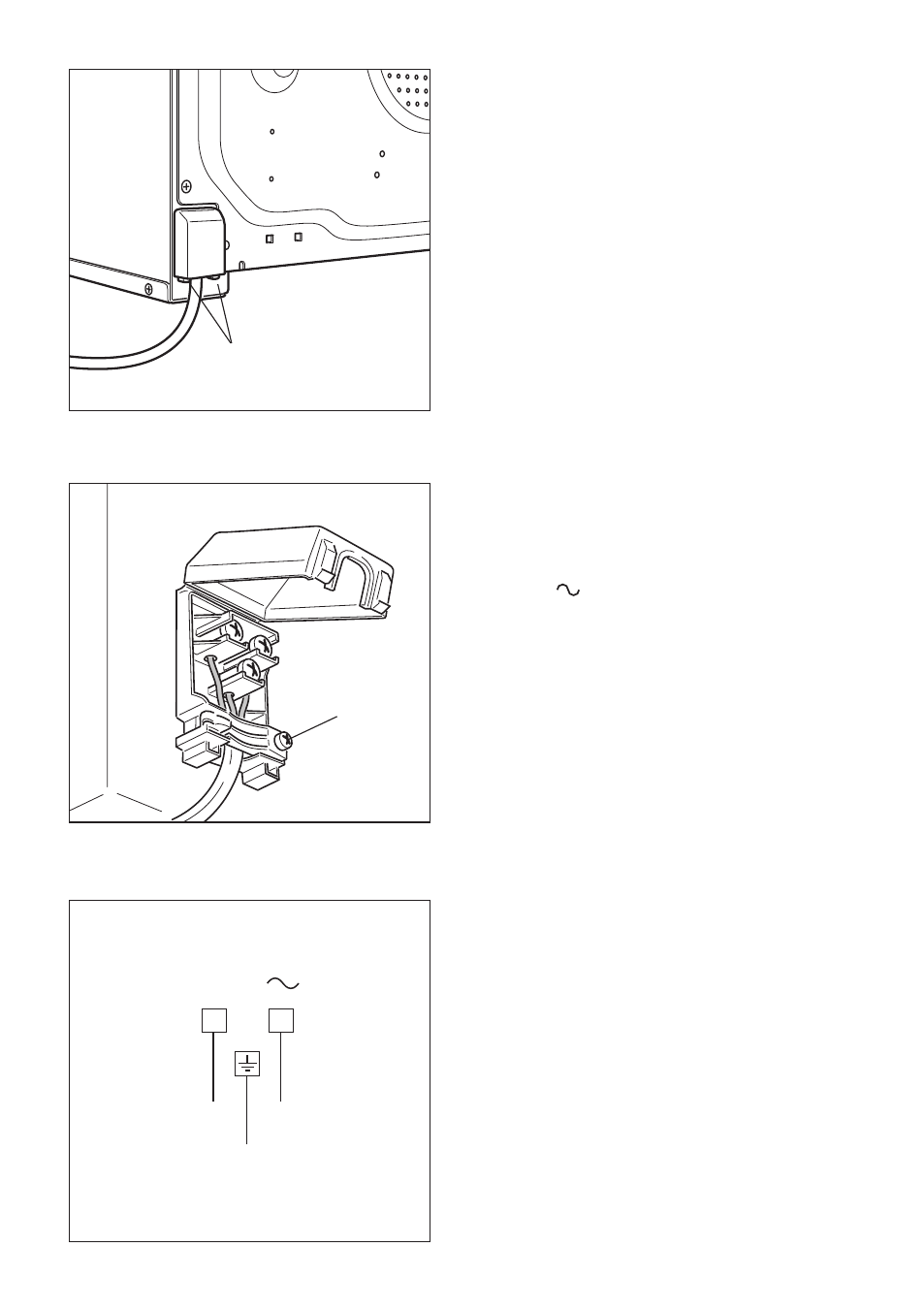

ПОДСОЕДИНЕНИЕ
ПИТАЮЩЕГО КАБЕЛЯ
Снимите с крючков крышку щитка с зажима-
ми, подведя отвертку под два крючка «
А»
(Рис. 12.1).
Откройтесь сальниковое уплотнение кабе-
ля, отвинтив винт «
F» (Рис. 12.2), открути-
те винт, скрепляющий зажим и извлеките
кабель.
Подсоединение нового кабеля, соответству-
ющего типа и сечения, к щитку с зажимами
осуществляется согласно следующей схеме
(Рис. 12.3).
ТИП СЕЧЕНИЯ ПОДВОДЯЩЕГО
КАБЕЛЯ
типа HO5RR-F
230 B
3 x 1,5 mm
2
Рис. 12.1
A
F
Рис. 12.2
230 V
PE
N
L
1
(L )
2
Рис. 12.3
