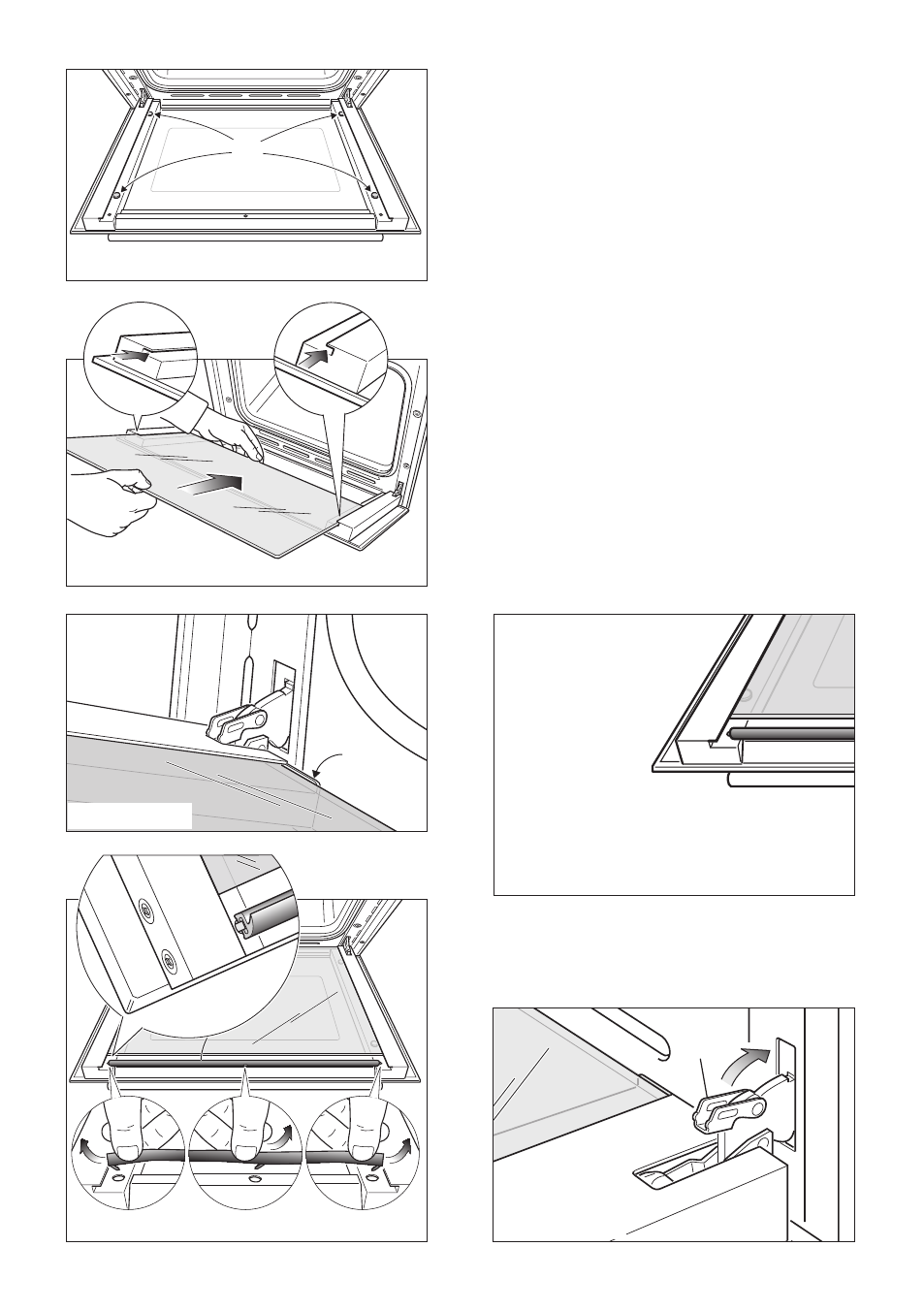

ПОВТОРНЫЙ МОНТАЖ ВНУТРЕННЕГО
СТЕКЛА
Повторный монтаж внутреннего стекла осу-
ществляется в следующем порядке:
– Убедитесь в правильности размещения
4 (четырех) вкладышей из силиконового
каучука Г (Рис. 10.17).
– Вставьте внутреннее стекло в левую Д и
правую Е боковые направляющие (Рис.
10.18) и слегка прижмите его к стопорам
З (Рис. 10.19).
– Установите уплотнительную прокладку на
прежнее место (Рис 10.20), введя 3 (три)
крепежных крючка в соответствующие
отверстия (Рис. 10.21).
– Полностью откройте дверцу духового
шкафа и замкните рычаг А на левом и
правом шарнирах (Рис. 10.22).
A
Рис. 10.22
Между верхним краем внутреннего стекла
и этим уплотнителем образуется открытый
зазор, через который проходит воздух.
В верхней части
дверцы духового
шкафа проложен
уплотнитель.
Рис. 10.18
