DeLonghi DMA8PESX - Инструкция (Страница 33)

33
Модели с наклоняющимся гри-
лем и скользящими полочками
– Установите скользящие полочки на стен-
ках духового шкафа с помощью 2 винтов
(Рис. 10.6).
– В случае оснащения моделей каталити-
ческими панелями вставьте данные пане-
ли « А» стрелочкой вверх (Рис. 10.6).
– Установите полочку и противень на сколь-
зящих полочках (Рис. 10.7).
Демонтаж осуществляется следующим
образом:
– Отвинтите крепежные винты, выдвинь-
те скользящие полочки и каталитические
прокладки (при наличии) на стенке духо-
вого шкафа, как показано на Рис. 10.6.
Гриль крепится на задней стенке духового
шкафа на шарнирах, которые позволяют
отводить его вниз для облегчения про-
цесса чистки верхней панели духового
шкафа (Рис. 10.5).

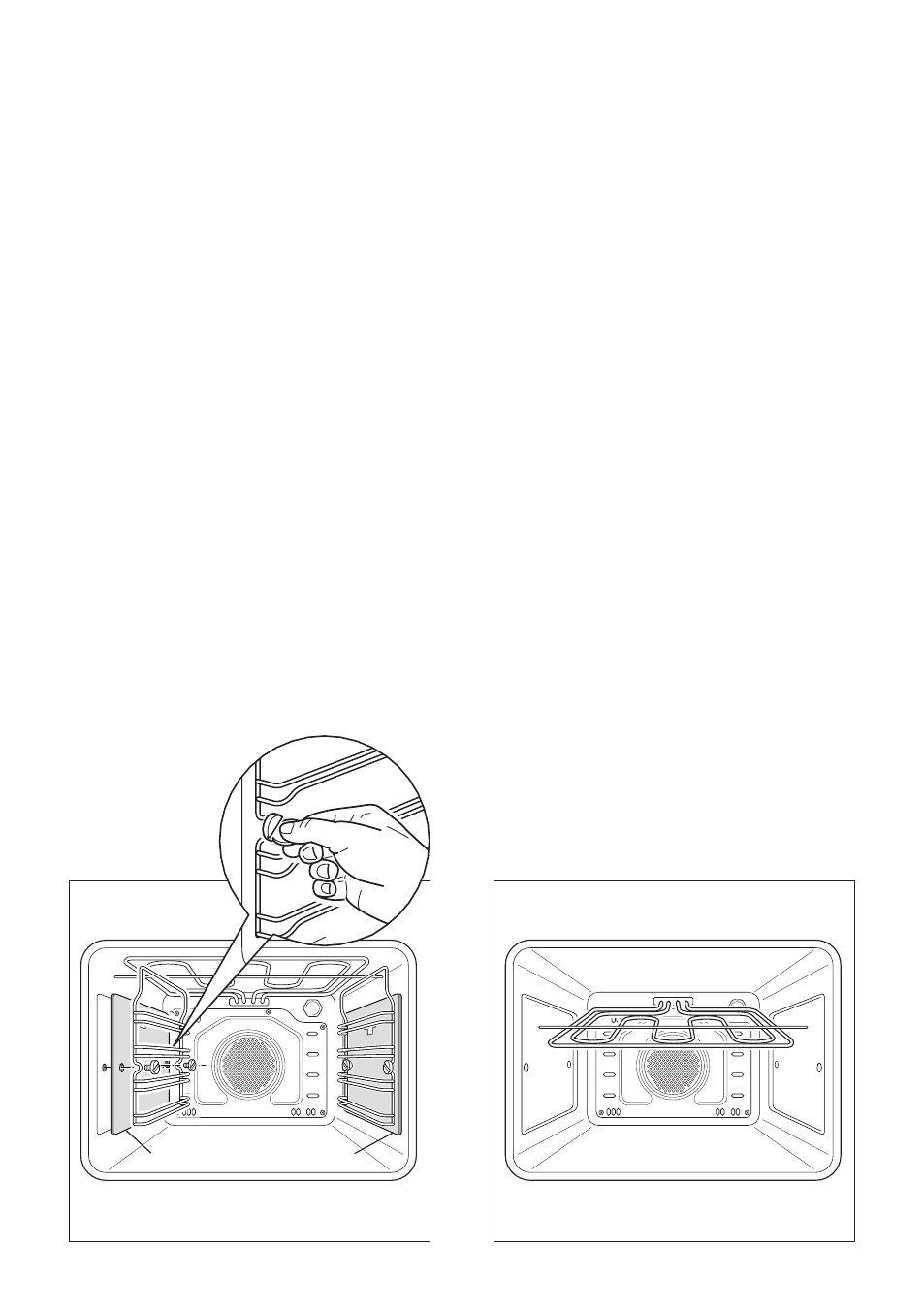

Рис. 10.5
Модели с наклоняющимся гри-
лем и проволочными решетка-
ми-держателями
– Установите проволочные решетки-держа-
тели на стенках духового шкафа с помо-
щью 2 винтов (Рис. 10.4).
– В случае оснащения моделей каталити-
ческими панелями вставьте данные пане-
ли « А» стрелочкой вверх (Рис. 10.4).
– Задвиньте полочку и противень по направ-
ляющим (Рис. 10.3).
– Решетка-держатель устанавливается так,
чтобы предохранительная защелка, пре-
дотвращающая случайное выпадение,
была повернута внутрь духового шкафа.
– Демонтаж осуществляется следующим
образом:
– Отвинтите крепежные винты, выдвиньте
решетки-держатели и каталитические про-
кладки (при наличии) на стенке духового
шкафа, как показано на Рис. 10.4.
– Гриль крепится на задней стенке духового
шкафа на шарнирах, которые позволяют
отводить его вниз для облегчения про-
цесса чистки верхней панели духового
шкафа (Рис. 10.5).
Рис. 10.4
A A
