Соединение через разъемы BALANCED OUT AUDIO ANALOG OUT
Через эти разъемы можно подключить усилитель со сбалансированны-
ми входами типа XLR.
Обратитесь к инструкции по эксплуатации усилителя.

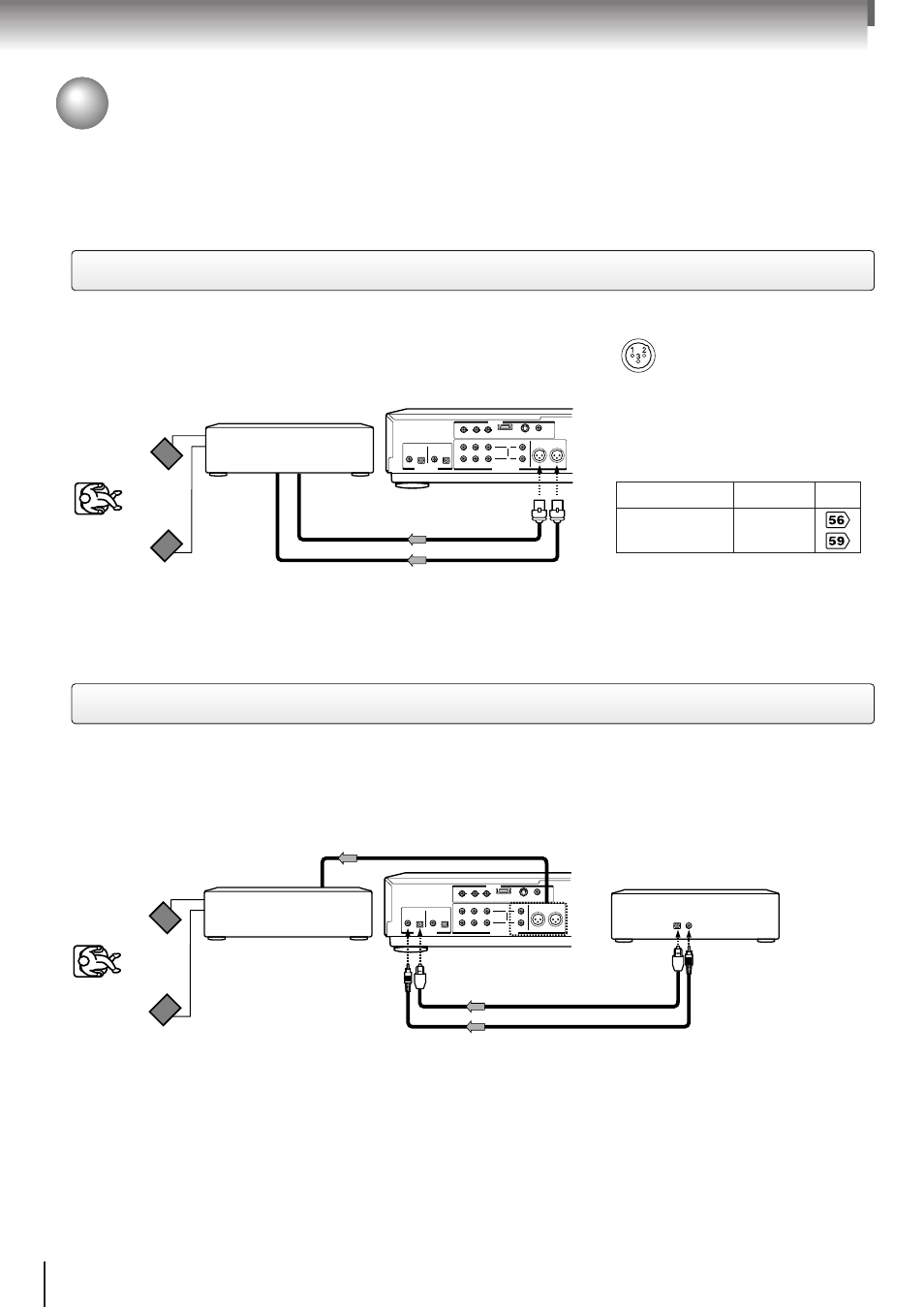

Подключение к усилителю со сбалансированными (XLR) входами
Подключение разъемов PCM IN к аппаратуре с PCM-выходом
Подключение
иУ‰НО˛˜ВМЛВ Н ÓÔˆËÓÌ‡О¸МУПЫ У·УЫ‰У‚‡МЛ˛ (ФУ‰УОКВМЛВ)
SUBWOOFER
SURROUND
FRONT
VIDEO
CENTER
COAXIAL
OPTICAL
COAXIAL
OPTICAL
R
R
L
L
Y
C
B
/P
B
C
R
/P
R
5.1CH
SURROUND
2CH
BALANCED OUT
BITSTREAM
/PCM OUT
PCM IN
D1/D2
S
AUDIO ANALOG OUT
AUDIO DIGITAL I/O
VIDEO OUT
Усилитель со
сбалансированными
входами
Сбалансированный
кабель
К BALANCED
OUTPUT
Проводники
1: Земля
2: Незаземленный
3: "Масса"
Для установления надлежащего
соединения проверьте совмести-
мость усилителя.
•
Произведите следующие
настройки.
“Audio Out Select”
Индикация на экране
Выберите:
Страница
"BITSTREAM"
или
"PCM"
Указание
Избегайте производить подключение
к усилителю с одновременным ис-
пользованием
сбалансированных
разъемов и аудиовыходов 2CH AUDIO
ANALOG OUT (R, L), так как это может
привести к искажению звука.
Разъемы PCM IN
Данный DVD-плеер может декодировать сигналы PCM. Если он прини-
мает сигналы PCM (32 кГц — 96 кГц/16 бит — 24 бит) от подключенного
оборудования, он преобразует их в выходные аналоговые аудиосигна-
лы. Для того чтобы слышать этот звук, подключите усилитель через
разъемы 2CH AUDIO ANALOG OUT или разъемы BALANCED OUT.
SUBWOOFER
SURROUND
FRONT
VIDEO
CENTER
COAXIAL
OPTICAL
COAXIAL
OPTICAL
R
R
L
L
Y
C
B
/P
B
C
R
/P
R
5.1CH
SURROUND
2CH
BALANCED OUT
BITSTREAM
/PCM OUT
PCM IN
D1/D2
S
AUDIO ANALOG OUT
AUDIO DIGITAL I/O
VIDEO OUT
.
Усилитель
К PCM IN
Варианты подключения
Оптоволоконный цифровой кабель
Коаксиальный кабель 75
Ω
К цифровому
оптическому
аудиовходу
К цифровому
коаксиальному
аудиовходу
Оборудование с сигналами
PCM на выходе
■
Переключение входов "оптический" и "коаксиальный"
Нажимайте INPUT SELECT, когда диск не воспроизводится. С каждым нажатием кнопки производится пе-
реключение между положениями "Выключено", "Коаксиальный" и "Оптический".
Указания
●
Воспроизведение отключает эту функцию декодирования (DVD-плеер автоматически установит режим "Выключено").
●
Когда DVD-плеер осуществляет декодирование сигналов PCM (то есть когда не выбрано положение "Выключено"),
разъемы BITSTREAM/PCM и 5CH SURROUND не могут направлять сигналы.
●
Когда DVD-плеер осуществляет декодирование сигналов PCM (то есть когда не выбрано положение "Выключено"),
горит индикатор EXTERIOR INPUT на плеере.
●
Если вы нажмете кнопку AUDIO, когда DVD-плеер осуществляет декодирование сигнала PCM, вы можете увидеть
частоту сэмплирования сигнала на экране телевизора и на дисплее DVD-плеера.
