12
Введение
鄇М˚ ЫФ‡‚ÎÂÌËfl
См. страницу в рамке для получения более подробной информации.

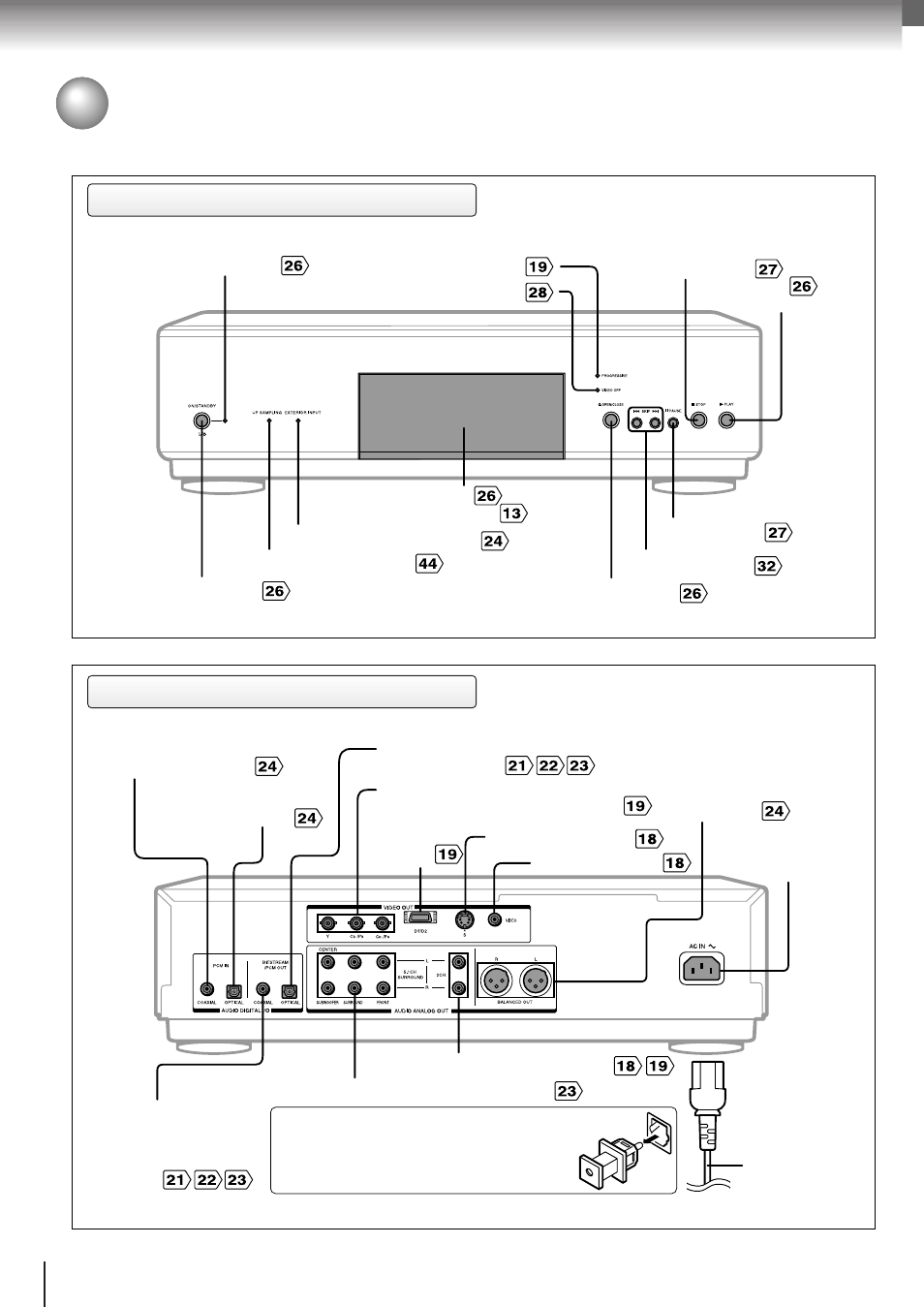

Передняя панель
Индикатор включение/
режим готовности
Кнопка включение/
режим готовности
Индикатор выходов/входов
сигналов прогрессивной
развертки
Индикатор ВИДЕО ВЫКЛ.
Лоток для диска
Дисплей DVD
Индикатор ВНЕШНИЙ ВХОД
Индикатор увеличения
частоты дискретизации
Кнопка СТОП
Кнопка
ВОСПРОИЗВЕДЕНИЕ
Кнопка ПАУЗА
Кнопка ПРОПУСК
Кнопка открыть/закрыть
Задняя панель
Гнездо цифрового
коакс. аудиовхода
PCM IN COAXIAL
AUDIO DIGITAL
Гнездо цифрового оптич.
аудиовхода PCM IN OPTI-
CAL AUDIO DIGITAL
Разъем цифрового оптич. аудиовы-
хода BITSTREAM/PCM OUT OPTICAL
AUDIO DIGITAL
ВИДЕОВЫХОД (компонентные видео)
разъемы (Y,CB/PB, CR/PR) (BNC)
Сбалансированные
аналоговые аудио-
выходы
Соеди-
нитель
D1/D2
Разъем видео-
выхода (S VIDEO)
Гнездо
ВИДЕОВЫХОД
Сетевой вход
Разъем цифрового
коакс. аудиовыхода
BITSTREAM/PCM OUT
COAXIAL AUDIO DIGITAL
Разъемы аналогового двухка-
нального аудиовыхода
Разъемы аналогового 5.1-канального аудиовыхода
Сетевой кабель
При подключении оптического цифрового
кабеля снимите крышку и плотно вставьте
штекер в гнездо. Если гнездо не использу-
ется, крышка должна быть установлена, что-
бы защитить гнездо от проникновения пыли.
