88
mLAN16E
S90 ES
Audio/MIDI Interface i88X
IEEE 1394 cable
Digital Mixing Studio 01X
IEEE 1394
compatible computer
1
2
3
1
2
3
4
Использование сетевого протокола mLAN
Настройка S90 ES
Установите дополнительную плату mLAN16E на
S90 ES
После включения питания, установите пара-
метр MIDI IN/OUT на «mLAN» ([UTILITY] → [F5]
MIDI → [SF4] OTHER).
Нажмите на кнопку [STORE] для сохранения настроек ре-
жима Utility.
Нажмите на кнопку [VOICE] для входа в режим
Voice и выберите нужный Тембр.
Настройка компьютера
Установите необходимое программное обеспе-
чение – драйвер mLAN.
Смотрите соответствующую документацию на mLAN16E.
Подключите компьютер к S90 ES с помощью
кабеля IEEE1394 (стр. 64)

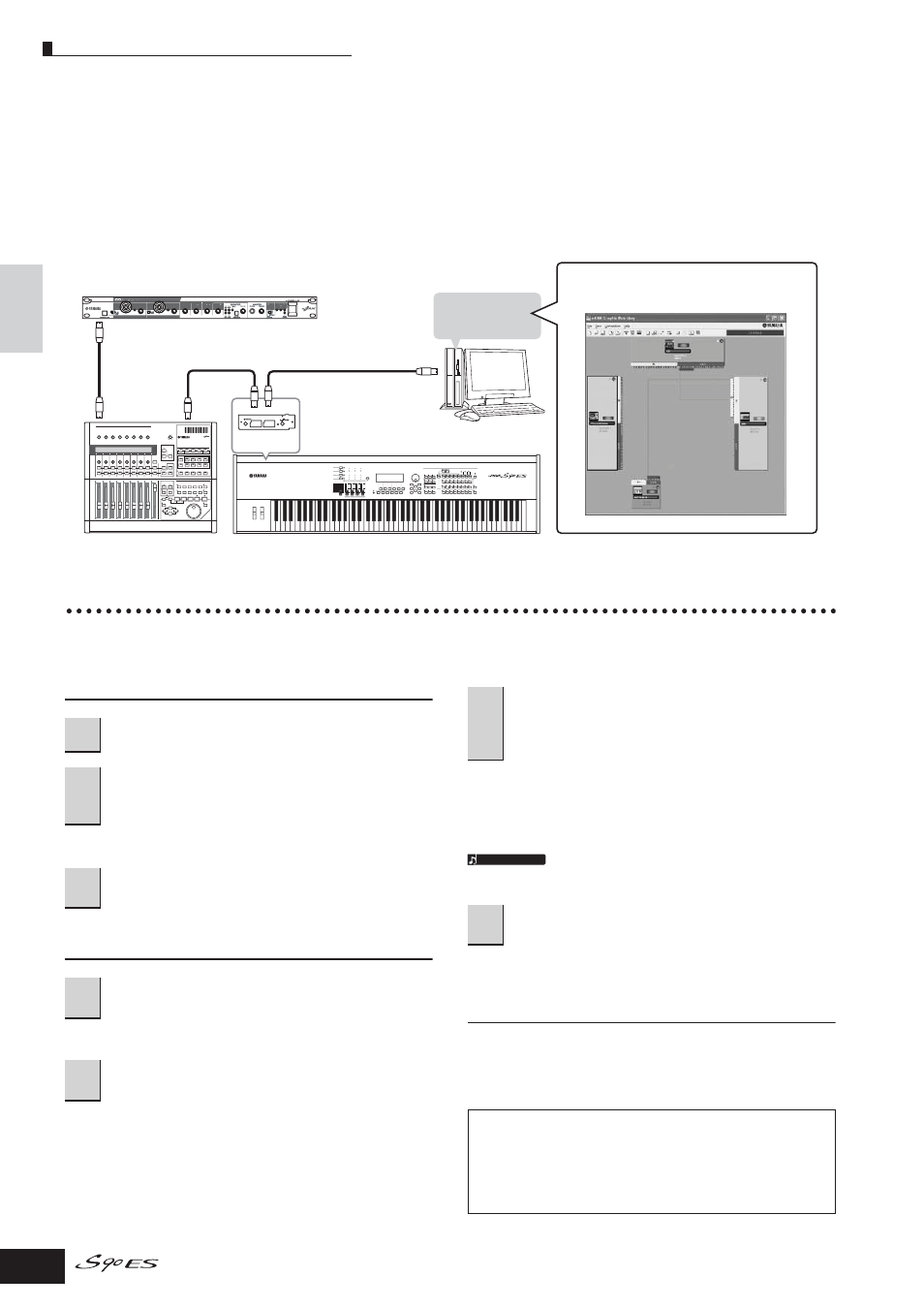

Использование сетевого протокола mLAN
Интерфейс mLAN – это гибкая и мощная система, позволяющая настраивать сложные аудио/MIDI маршрутизации с
использованием стандартного подключения IEEE 1394 – уменьшая, таким образом, необходимость в использовании
дюжин аудио и MIDI кабелей.
Установить дополнительную плату mLAN16E, вы сможете напрямую подключить S90 ES к компьютеру или другому уст-
ройству mLAN и осуществить высокоскоростную передачу аудио и MIDI данных между устройствами с помощью одного
кабеля IEEE 1394 Также возможно специальное программное обеспечение, которое позволяет с компьютера легко из-
менить маршутизацию MIDI сигнала между несколькими устройствами mLAN.
Audio/MIDI интерфейс i88X
Аудио Разъем, гра-
фическая коммута-
ционная панель
Используйте Авто разъем или программное обес-
печение графической коммутационной панели для
изменения маршрутизации сигнала аудио / MIDI
на устройствах mLAN
Кабель IEEE 1394
Компьютер, совместимый
с IEEE 1394
Цифровой микшер Studio 01Х
Запись на компьютер с использованием интерфейса mLAN
В приведенном ниже примере, вы выполните запись аудио сигнал с S90 ES (игра на клавиатуре в режиме Voice) на ау-
дио секвенсер на компьютер.
На коммутационном поле программного обес-
печения, подключите аудио выходы S90 ES к
аудио входам компьютера.
На коммутационном поле программного обеспечения,
подключите выходные каналы 15 и 16 mLAN16E к любым
двум каналам компьютера. Для получения дополнительной
информации, обращайтесь к руководству по инсталляции
mLAN16E.
Аудио сигналы с клавиатуры в режиме Voice посылаются
с выходных каналов 15 и 16 mLAN16E Описание маршур-
тизации сигнала дается в разделе «mLAN Audio/MIDI».
Включение входных каналов mLAN в в настрой-
ках аудио устройства в секвенсере.
Для получения подробной информации, смотрите руко-
водство пользователя секвенсера.
Запись аудио
После завершения описанной выше настройки, попробуйте
сделать запись исполнения на клавиатуре на компьютер
с помощью программного обеспечения секвенсера. Для
получения подробной информации, смотрите руководство
пользователя секвенсера.
Примечание.
Эту процедуру можно также использовать для записи
MIDI данных. Однако, для этого необходимо устано-
вить MIDI подключения на mLAN Auto Connector или
на графическом коммутационном поле и сделать
соответствующие настройки устройства MIDI на сек-
венсере.
