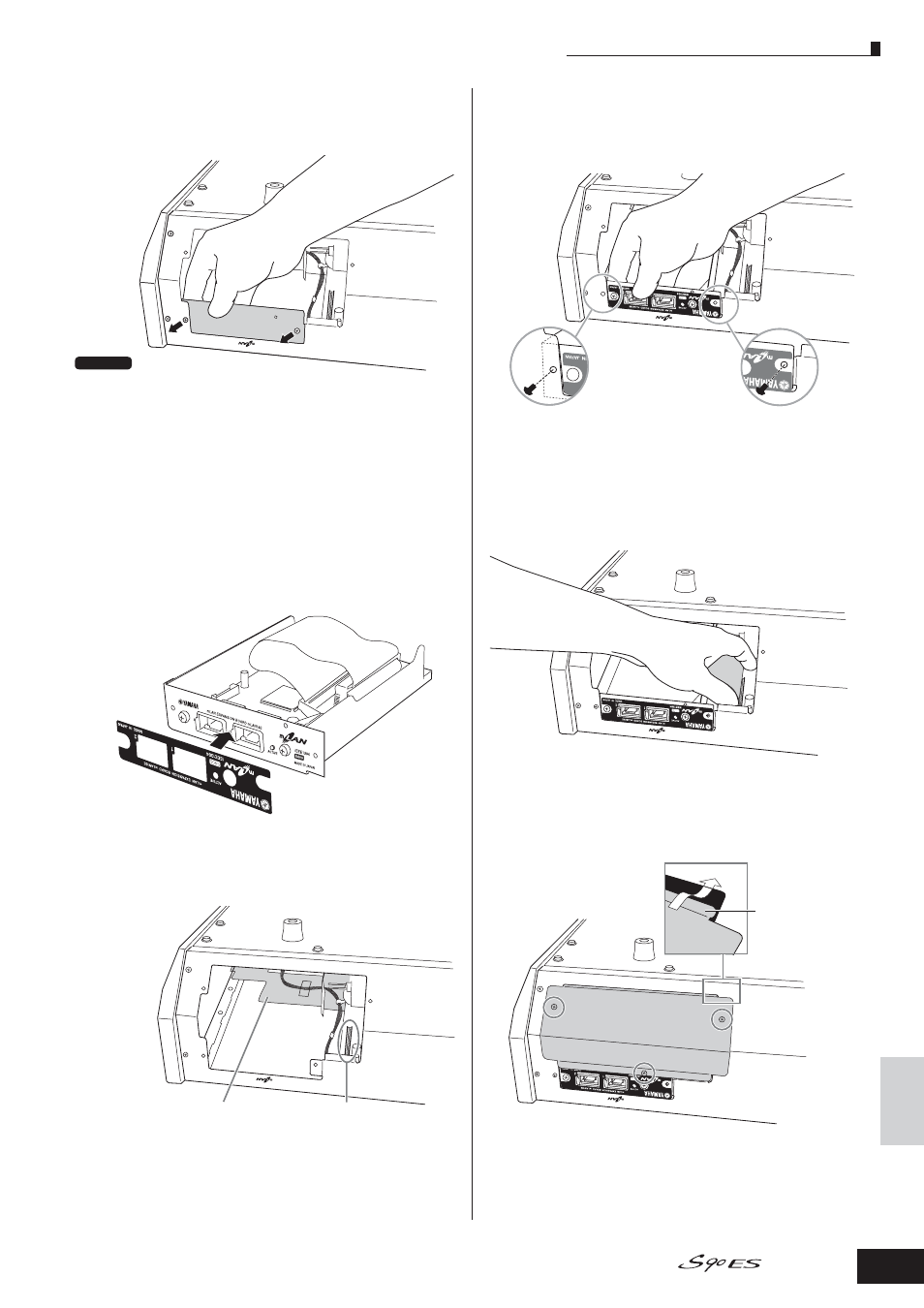

Выньте mLAN16E из упаковки.
Прикрепите наклейку к передней панели
mLAN16E
Снимите вторую крышку (как показано ниже)
Придержите крышку рукой и снимите два винта.
Установка опционального оборудования.
Положите снятые винты в надежное место. Они понадобятся
при закрытии крышки после установки mLAN16E. Убедитесь,
что крышка также лежит в надежном месте. Не оставляйте
крышку внутри инструмента.
ВАЖНО. ВАЖНО.
Установите mLAN16E в S90 ES
Снимите защитную прозрачную пленку с наклейки и
прикрепите наклейку к передней панели mLAN16E.
Прикрепите наклейку к
панели вверх ногами??
Вставьте mLAN16E в отсек инструмента передней панелью
наружу. Прикрепите панель винтами, которые Вы сняли на
четвертом шаге установки.
Вставьте mLAN16E сюда Гнездо кабеля
Вставьте разъем на другом конце ленточного
кабеля в гнездо в S90 ES
Прикрепите переднюю
панель mLAN16E винтами
внутри инструмента
Прикрепите переднюю
панель mLAN16E винта-
ми снаружи инструмента
Закройте крышку, которую Вы сняли на третьем
шаге установки, выполняя действия в обратном
порядке.
Вставьте этот край
внутрь S90 ES
