185
1
2
3
4
5
Plug-in SLOT
GREEN
YELLOW
ORANGE
Plug-in SLOT
GREEN
YELLOW
ORANGE
Plug-in SLOT
GREEN
YELLOW
ORANGE 3
2
1
Slot 3
Slot 2
Slot 1
Plug-in SLOT
GREEN
YELLOW
ORANGE 3
2
1
Slot 1
Slot 2
Slot 3
Plug-in SLOT
GREEN
YELLOW
ORANGE 3
2
1
Руководство
Пользователя
Прило
ж
ение

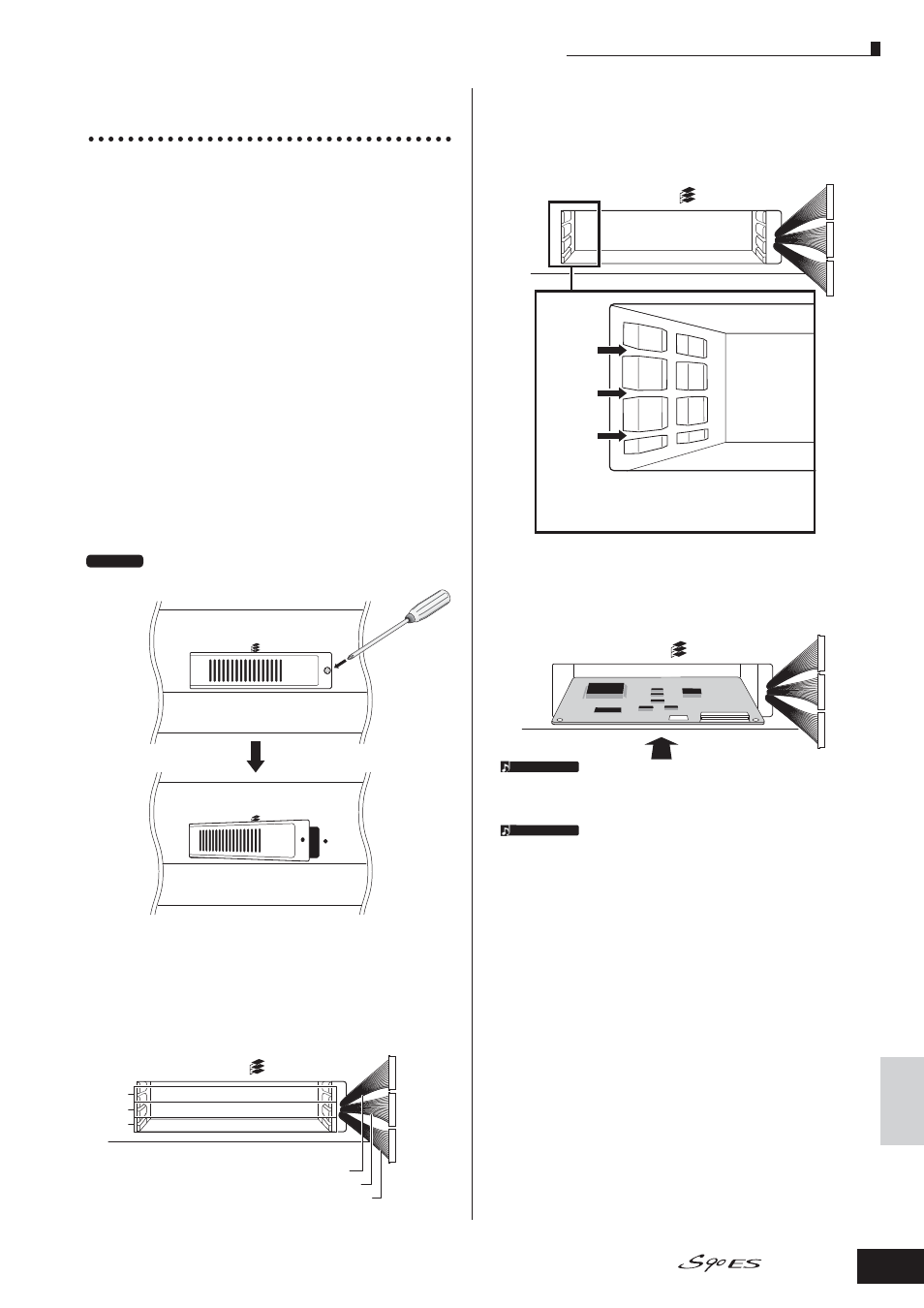

Установка опционального оборудования.
Как устанавливать
подключаемые платы.
Разнообразие подключаемых плат, продаваемых отдельно,
позволит расширить Вашу библиотеку тембров. На S90 ES есть
три слота на задней панели для подключаемых плат, позволяя
Вам устанавливать три платы на Ваш инструмент. Для более под-
робной информации о подключаемых платах, которые можно
использовать с S90 ES, смотрите страницу 99.
Voice Harmony Plug-in board (Подключаемая плата вокаль-
ного гармонайзера) можно устанавливать только в слот 1
Multi part Plug-in board (PLG100-XG) (Подключаемая пла-
та режима Multi) можно устанавливать только в слот 3
Single part Plug-in board (Подключаемые платы одиночных
частей) Можно устанавливать в любой из трех слотов.
Выключите питание S90 ES, и отсоедините ка-
бель питания. Также убедитесь что S90 ES отклю-
чен от всех внешних устройств.
С помощью отвертки отверните большой винт с
крышки отсека расширения на задней панели.
Положите отвинченный винт в надежное место. Не
теряйте винты во время сборки/разборки.
ВАЖНО. ВАЖНО.
Снимите ленточные кабели, соединяющие под-
ключаемые платы изнутри с S90 ES.
Слоты отмечены кабелями, имеющими цветовую маркировку:
слот1 – оранжевый, слот 2 – желтый, слот 3 - зеленый.
Слот 3
Слот 2
Слот 1
Зеленый
Желтый
Оранжевый
Кабель для
слота 1 зеле-
ный
Кабель для
слота 2 жел-
тый
Кабель для
слота 3 оран-
жевый
Вставьте плату вдоль направляющих пазов (их
два или три внутри S90 ES), при этом сторона с
разъемом должна быть направлена к Вам
Слот 3
Слот 2
Слот 1
Слот для
подключаемых плат
Аккуратно вставляйте плату в нужный слот, сле-
дите чтобы она не застревала между слотами
Вставьте остальные платы в нужные слоты.
Voice Harmony Plug-in board (Подключаемая
плата гармонических тембров) можно уста-
навливать только в слот 1. Нельзя ставить в
слоты 2 или 3.
Multi part Plug-in board (PLG100-XG) (Под-
ключаемая плата режима Multi) можно уста-
навливать только в слот 3. Нельзя ставить в
слоты 1 или 2
Примечание.
Примечание.
Слот для подключаемых плат
Зеленый
Желтый
Оранжевый
