113
•
Filter
FEG (Filter Envelope Generator)
[VOICE]
→ Voice selection → [EDIT] → Element selection/Drum Key selection → [F3] FILTER
• Low Pass Filter (above)
• High Pass Filter
• Band Pass Filter
• Band Elimination Filter
These frequencies are “passed” by the filter.
Cutoff frequency
Resonance
Frequency (pitch)
Level
Frequency (pitch)
Cutoff frequency
Level
Resonance
Cutoff frequency
Level
Frequency
Range passed
Cutoff range
Level
Center frequency
Level
Cutoff range
Range passed
Center frequency
Frequency
0
Cutoff
Frequency
Hold
Level
Attack
Level
Decay1
Level
Sustain Level
(Decay2 Level)
Release
Level
Hold
Time
Attack
Time
Decay1
Time
Decay2
Time
Release
Time
Time

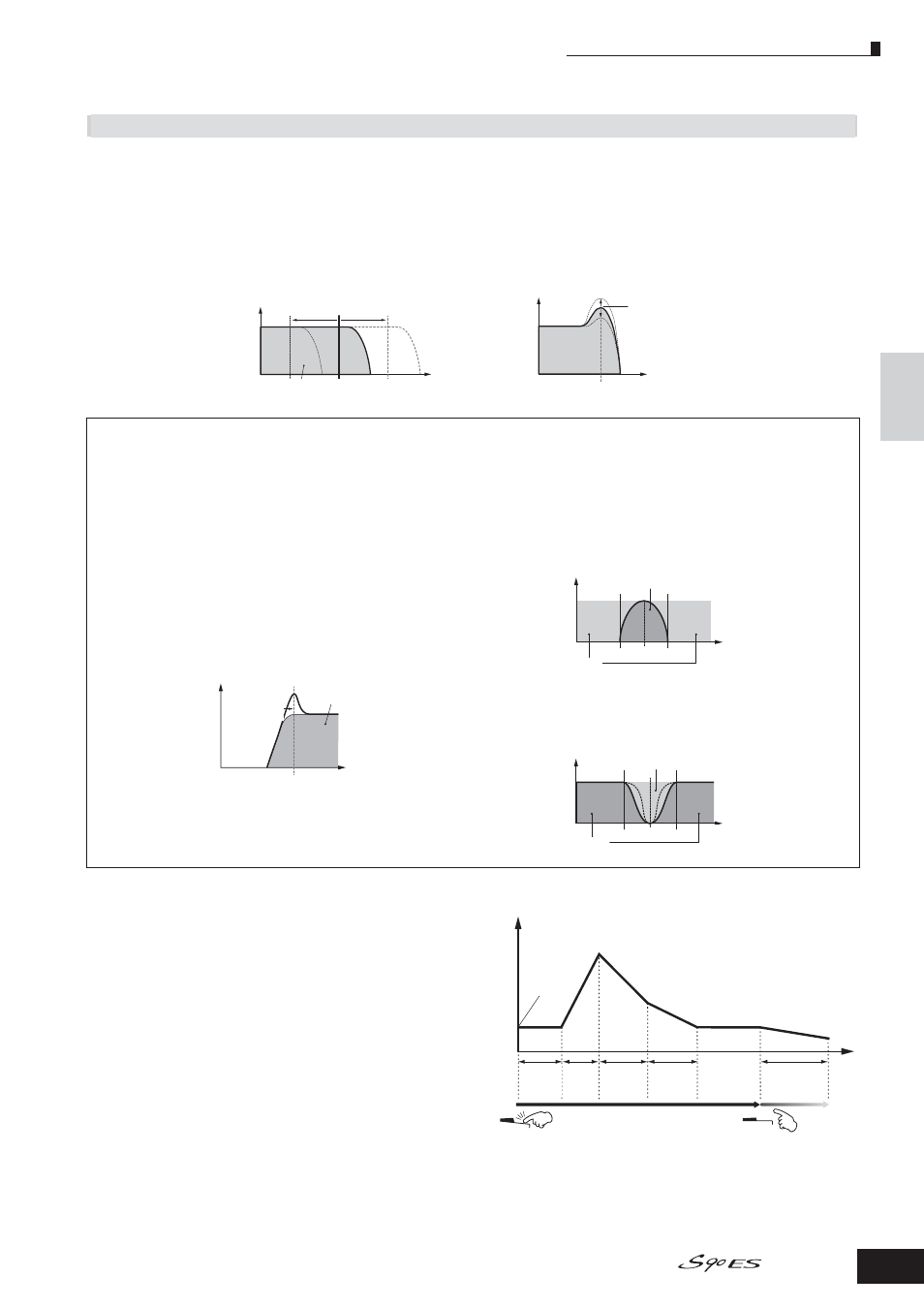

Внутренняя структура (Обзор системы)
● Фильтр
[VOICE] → Выбор тембра → [EDIT] → Выбор элемента/Выбор клавиши ударных → [F3] FILTER
Это устройство изменяет тон звука на выходе с Pitch путем среза звука на выходе на указанной частоте.
Частота среза и резонанс
Ниже дается описание принципа работы фильтра. В показанном ниже примере (низкочастотный фильтр) часть сигнала
с частотной ниже данной – пропускается, часть сигнала с частотой выше обрезается. Эта частота называется частотой
среза. Путем установки среза можно получить, соответственно, или более яркое, или более темное звучание. Резонанс
поднимает уровень сигнала в зоне частоты среза. Акцентируя внимание на обертонах в этой зоне, моно получить харак-
терный «пиковый» тон, делающий звук более ярким и жестким.
Уровень
Частота среза
Эти частоты пропускаются фильтром.
уровень
резонанс
Частота среза
Частота (высота тона)
Частота (высота тона)
PFG (Генератор огибающей фильтра)
Параметр FEG позволяет регулировать модуляцию тона
с момента начала звучания и до момента остановки. Вы
можете создать FEG установкой параметров так как пока-
зано ниже. При нажатии на ноту на клавиатуре, частота
среза будет изменяться в соответствии со сделанными на-
стройками огибающей. Это удобно для создания автома-
тических эффектов вау или раскачки фильтра, например.
Более того, для каждого Элемента или каждой Клавиши
могут быть установлены различные параметры FEG.
Нажатие на клавишу (Клавиша включена)
Отпускание клавиши (Клавиша
выключена
время
время
восстанов-
ления
время
затуха-
ния 2
время
затуха-
ния1
время
атаки
время
удер-
жания
время
восстанов-
ления
Уровень сус-
тейна (Уровень
затухания 2)
уровень
затуха-
ния 1
Уровень
атаки
Уровень
восста-
новления
Высота
тона
Режекторный полосовой фильтр
Приглушает полосу частот вокруг частоты среза, но про-
пускает остальное.
Об основных типах фильтров.
Низкочастотный фильтр показан на иллюстрации выше – тем не менее, в данном синтезаторе используется еще
четыре типа фильтров как показано ниже.
Низкочастотный фильтр (выше).
Пропускает только сигналы ниже частоты среза. Для
добавления большей характерности звуку можно
использовать параметро Reso (Резонанс).
Высокочастотный фильтр
Пропускает только сигналы выше частоты среза.
Для добавления большей характерности звуку мож-
но использовать параметро Reso (Резонанс).
Частота среза
Уровень
резонанс
Эти частоты пропус-
каются фильтром.
Полосовой фильтр
Пропускает только полосу частот вокруг частоты среза.
Ширина полосы может быть из менена.
Центральная частота
Уровень
Диапазон пропускания
Частота
Диапазон среза
Уровень
Диапазон пропускания
Уровень
Диапазон пропускания
Частота
Диапазон среза
Диапазон пропускания
