64
•
• •
• •
L&R
OUTPUT L and R
Stereo
asL
ASSIGNABLE OUTPUT L
Mono
asL&R
ASSIGNABLE OUTPUT L and R
Stereo
asR
ASSIGNABLE OUTPUT R
Mono
as1&2
mLAN16E Audio Output 1 and 2
Stereo (1:L, 2:R)
*
as1
mLAN16E Audio Output 1
Mono
*
as3&4
mLAN16E Audio Output 3 and 4
Stereo (3:L, 4:R)
*
as2
mLAN16E Audio Output 2
Mono
*
as5&6
mLAN16E Audio Output 5 and 6
Stereo (5:L, 6:R)
*
|
|
|
|
|
|
|
|
|
|
as7&8
mLAN16E Audio Output 7 and 8
Stereo (7:L, 8:R)
*
as7
mLAN16E Audio Output 7
Mono
*
as9&10
mLAN16E Audio Output 9 and 10
Stereo (9:L, 10:R)
*
|
|
|
|
|
|
|
|
|
|
as11&12
mLAN16E Audio Output 11 and 12
Stereo (11:L, 12:R) *
as13
mLAN16E Audio Output 13
Mono
*
as13&14
mLAN16E Audio Output 13 and 14
Stereo (13:L, 14:R) *
as14
mLAN16E Audio Output 14
Mono
*
ASSIGNABLE OUTPUT R
ASSIGNABLE OUTPUT L
OUTPUT R
OUTPUT L/MONO
S90 ES
mLAN16E
OUTPUT L
OUTPUT R
PHONE jack
Mixer
Headphones
Amplifier
Speaker
(Left)
Speaker
(Right)
IEEE1394 cable
mLAN16E
S90 ES
mLAN device
(Data Rate S400)
IEEE1394 cable
Computer with an IEEE1394 interface
IEEE1394 cable
Подключения
Следующие настройки могут быть сделаны со страниц параметра, перечисленных ниже.
Индикация дисплея
Разъемы выхода
Stereo/Mono
Индикация дисплея
Разъемы выхода
Stereo/Mono
* Доступны только при установке дополнительной платы mLAN16E:

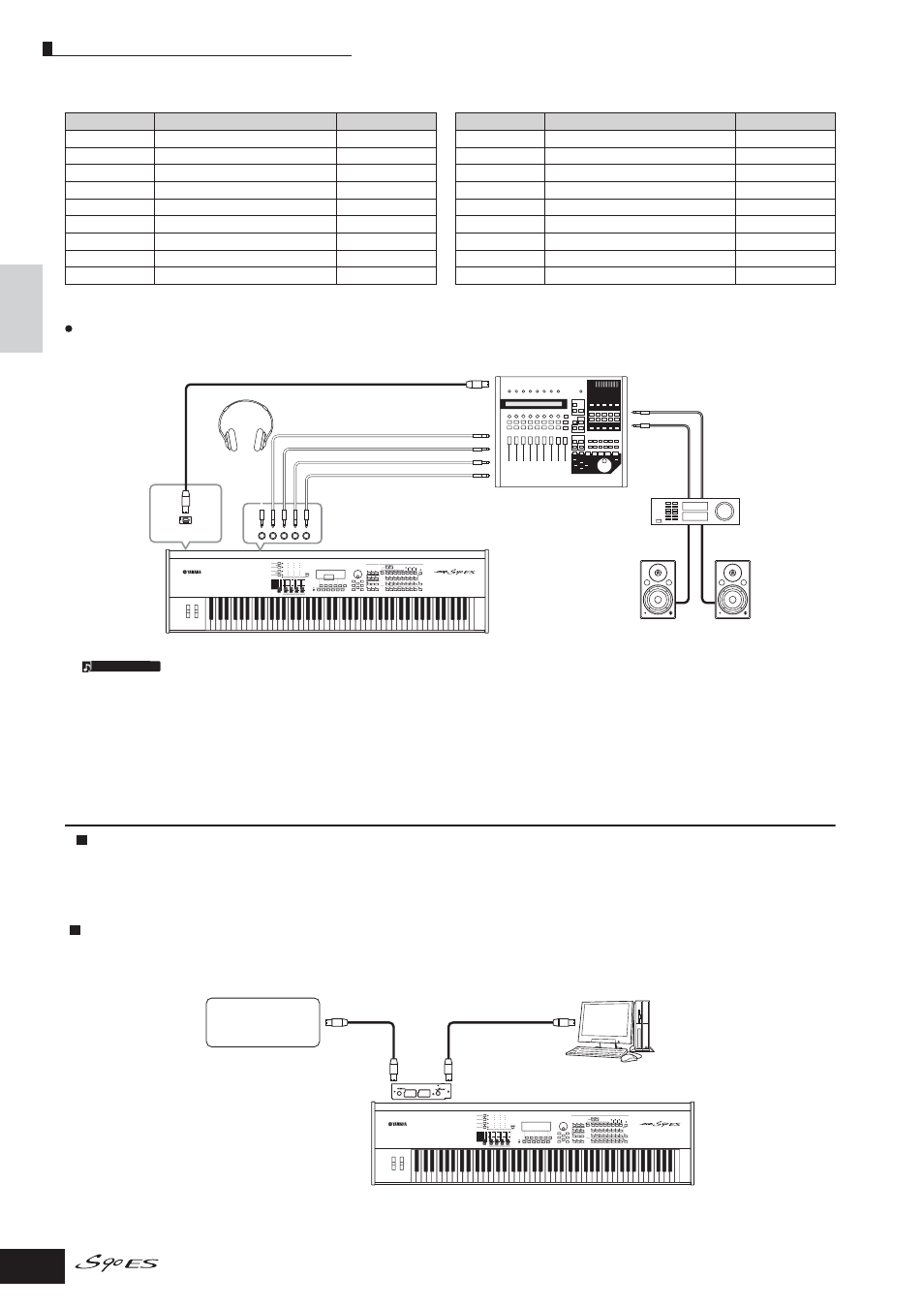

• Пример подключения при инсталляции опциональной платы mLAN16E (аналоговые и цифровые выходы)
кабель IEEE1394
Разъем
PHONE
Наушники
Микшер
Усилитель
громкоговоритель
(правый)
громкоговоритель
(левый)
Аудио вход
Подключение микрофона или другого аудио оборудования к разъемам A/D INPUT (аналоговый вход).
К этим разъемам могут быть подключены практически любые устройства, такие как: микрофон, гитара, бас-гитара, CD-
плеер, синтезатор. Входные аудио сигналы с этих устройств могут быть смикшированы и выведены в виде части AUDIO IN
в перфомансе или Multi. Для получения дополнительной информации смотрите раздел «Использование микрофона и аудио
устройств» на стр. 38.
Цифровой вход с использованием опциональной платы mLAN16E.
Опциональная плата mLAN16E позволяет подключить данный инструмент к устройству mLAN или компьютеру обеспечивая,
таким образом, высокоскоростную передачу аудио и MIDI данных между устройствами по интерфейсу IEEE 1394
• Подключение стереонаушников не влияет на выход аудио сигнала с разъемов OUTPUT (L/MONO и R)
• Звук, прослушиваемый на наушниках идентичен звуку на разъемах OUTPUT L/MONO и R.
• Любые клавиши Частей / ударных, назначенные на разъемы ASIGNABLE OUTPUT или разъемы mLAN на
плате mLAN16E не будут выводиться с разъемов OUTPUT L/MONO и R.
• Системные эффекты (Реверберция, хорус), мастер EQ и мастер эффект не применяются к звуку, выводимо-
му с разъемов ASSIGNABLE OUTPUT или разъемов mLAN на плате mLAN16E. (Применяются только EQ части
и эффект вставки).
• Ползунок [MASTER VOLUME] не влияет на выходной сигнал с разъемов ASSIGNABLE OUTPUT или mLAN на
плате mLAN16E.
• В режиме Voice, Обычные Тембры не могут быть выведены с разъемов ASSIGNABLE OUTPUT или mLAN на
плате mLAN16E.
Примечание.
mLAN устройств
(скорость передачи
данных S400)
кабель IEEE1394
кабель IEEE1394
Компьютер с интерфейсом IEEE1394
