Ru
16
ПОДКЛЮЧЕНИЯ
Подключение внешних устройств
■

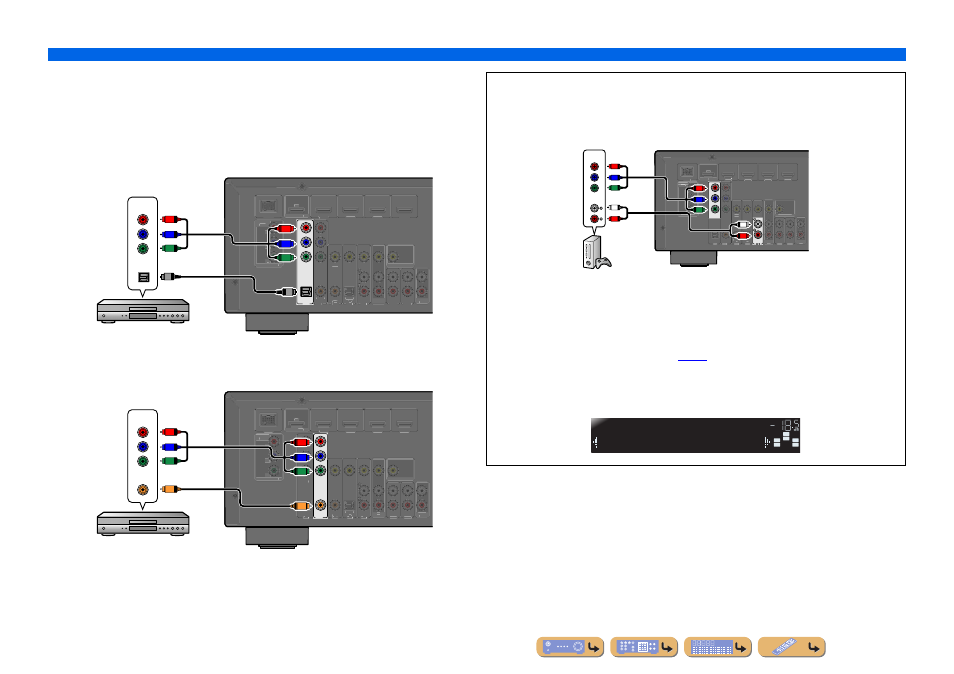

Подключение BD/DVD-проигрывателей и других устройств
с помощью компонентных кабелей
Подключите устройство с помощью компонентного видеокабеля к одному из входных
гнезд AV1-2.
Использование источников оптического цифрового выходного аудиосигнала
Выберите для воспроизведения вход AV1, к которому подключено внешнее устройство.
Использование источников коаксиального цифрового выходного аудиосигнала
Выберите для воспроизведения вход AV2, к которому подключено внешнее устройство.
COMPONENT VIDEO
PR
PB
Y
OPTICAL
AV 1 ( TV ) AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2
COAXIAL
(CD)
COAXIAL OPTICAL
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
ARC
COMPONENT
VIDEO
Y
P R
P B Y
P R
P B
O
OPTICAL
O
Компонентный видео/аудио
(оптический) выход
BD/DVD-проигрыватель
AV 2
COAXIAL
COMPONENT VIDEO
PR
PB
Y
OPTICAL ( TV ) AV 1 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2 (CD) COAXIAL OPTICAL
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
ARC
COMPONENT
VIDEO
COAXIAL
Y
P R
C
P B Y
P R
P B
C
Компонентный видео/аудио
(коаксиальный) выход
BD/DVD-проигрыватель
■ Компонентные подключения к устройствам вывода аналогового
аудиосигнала
Можно использовать входной видеосигнал с гнезд AV1-2 в сочетании с входным
аудиосигналом с других входов AV или AUDIO1-2.
При подключении этих устройств выберите гнезда AV3-5 или AUDIO1-2 в качестве
входного аудиосигнала для AV1 или AV2. См. раздел “Получение аудиосигнала от
других источников входного сигнала” (
☞c. 15 ) для получения подробных
рекомендаций по установке.
Выберите для воспроизведения источник входного сигнала AV (AV1-2),
подключенный к внешнему устройству с помощью компонентного видеокабеля.
COMPONENT VIDEO
P R
P B
Y
OPTICAL ( TV ) AV 1 AV 2 AV 3 AV 4 AUDIO 1 AUDIO 2
COAXIAL (CD) COAXIAL OPTICAL
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4 COMPONENT VIDEO
MONITOR OUT
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
Y
P B
P R
ARC
AUDIO
COMPONENT
VIDEO
R
L
R
L Y
P R
P B
Y
P R
P B
Компонентный видео-/
аудиовыход
Игровая приставка
SW
C
L
SL
SR
R
Audio
;;;AUDIO1
AV1
VOL.
