Yamaha RX-V371 - Инструкция (Страница 19)

Ru
19
ПОДКЛЮЧЕНИЯ

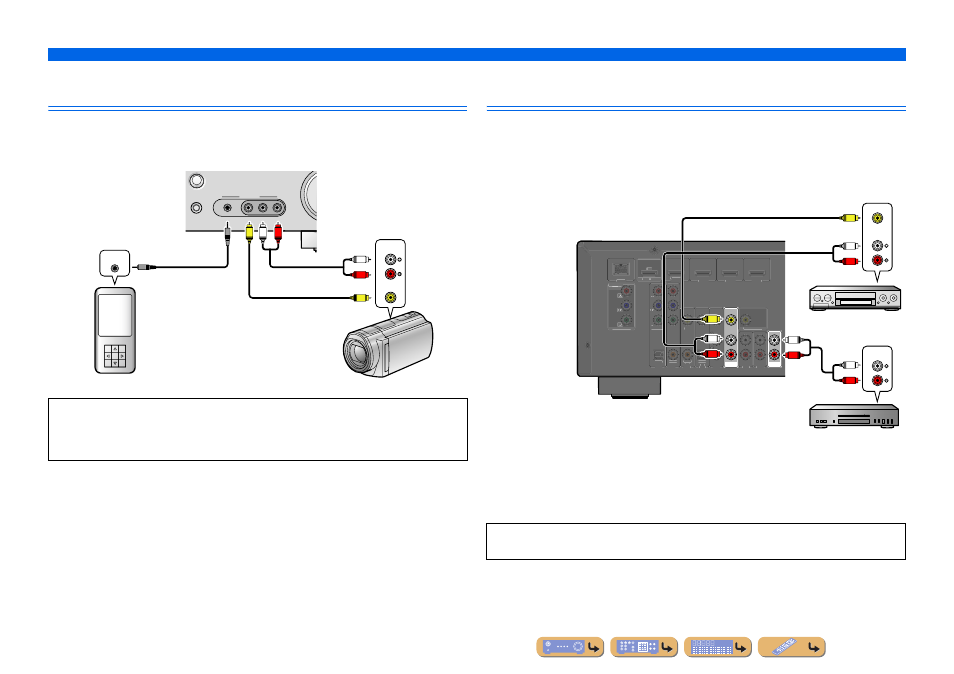

Подключение внешних устройств
Подключение видеокамер и портативных
аудиоплееров
Воспользуйтесь гнездами VIDEO AUX на передней панели для временного подключения
к данному ресиверу видеокамер, игровых приставок или портативных аудиоустройств.
Выберите вход V-AUX для использования этих подключенных устройств.
Передача входного аудио/видеосигнала на внешние
устройства
Данный ресивер позволяет передавать выбранные входящие аналоговые аудио/
видеосигналы на внешние устройства через гнезда AV OUT и AUDIO OUT. Эти входные
аудио и видеосигналы можно записывать на видеомагнитофоны или аналогичные
устройства, либо передавать их на другие телевизоры или внешние устройства.
Использование гнезд AV OUT
Подключите данные гнезда к входному видеогнезду внешнего устройства и аналоговым
входным аудиогнездам.
Использование гнезд AUDIO OUT
Подключите данное гнездо к аналоговым входным аудиогнездам.
• Обязательно уменьшите громкость звука при соединении данного аппарата и других
устройств.
• При подключении внешних компонентов одновременно к гнезду PORTABLE и гнездам
AUDIO, будет передаваться звук, выводимый через гнездо PORTABLE.
L
R
V
AUDIO
VIDEO
AUDIO OUT
VIDEO AUX STRAIGHT
RADIO
VIDEO AUDIO PORTABLE L R
V R L
Аудиовыход
Портативный аудиоплеер Видеокамеры
Аудиовыход
Видеовыход
Передача аудио/видеосигналов HDMI, компонентных видеосигналов и цифровых
аудиосигналов через эти гнезда невозможна.
AV OUT AUDIO OUT
COMPONENT VIDEO
PR
PB
Y
OPTICAL ( TV ) AV 1 AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2
COAXIAL (CD) COAXIAL OPTICAL
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT
DOCK
ARC
AUDIO
VIDEO
R
L
V
AUDIO
R
L
R
L
V
R
L
Магнитофон
Аудиовход
Видеомагнитофон
Видео-/
аудиовход
