Ru
10
ПОДКЛЮЧЕНИЯ
Подключение колонок
Расположение колонок

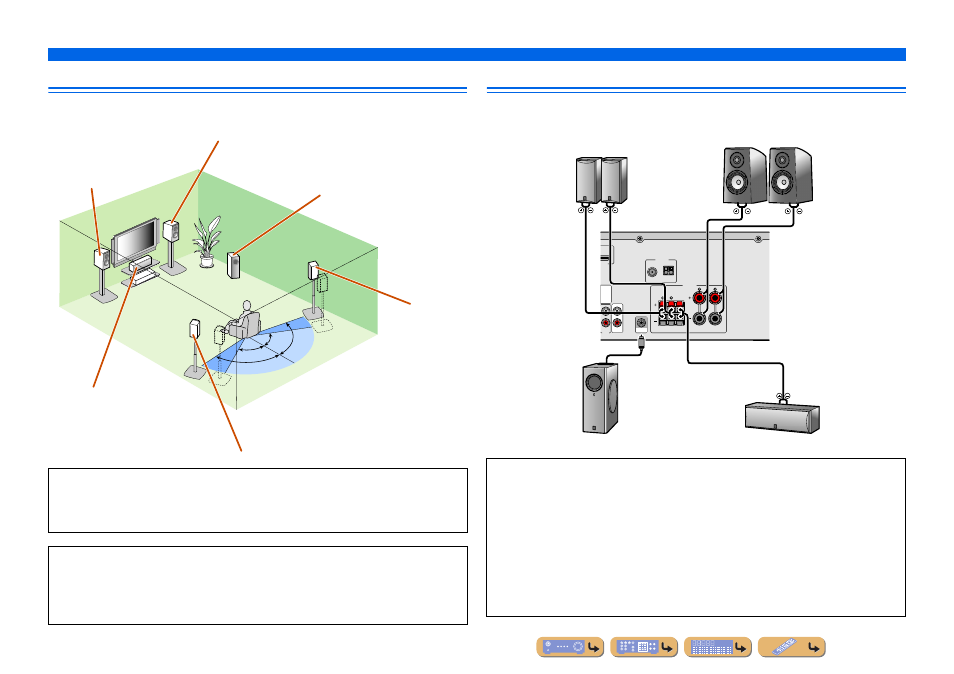

5.1-канальное расположение колонок (5 колонок + сабвуфер)
Подключение колонок
Подключите колонки к соответствующим терминалам на задней панели.
• Подключите по крайней мере две колонки (левую и правую фронтальные колонки).
• Если нельзя подключить все пять колонок, отдайте приоритет колонкам окружающего
звучания.
• Колонки окружающего звучания необходимо размещать в пределах 60 – 80 градусов от
положения прослушивания.
■ Мониторы с электронно-лучевыми трубками
Рекомендуется использовать колонки с магнитным экраном, чтобы избежать
искажения видеосигнала, особенно при расположении фронтальных и центральной
колонок рядом с экраном.
Если на экране все равно будут появляться помехи от колонок с магнитным экраном,
переместите колонки дальше от телевизора.
60
q
60
q
80
q
80
q
Фронтальная правая колонка
Фронтальная левая
колонка
Центральная колонка
Левая колонка окружающего звучания
Правая
колонка
окружающего
звучания
Сабвуфер
ПРЕДУПРЕЖДЕНИЕ
• Перед подключением колонок извлеките из розетки шнур питания переменного тока
данного аппарата.
• Кабели колонок обычно состоят из двух параллельных изолированных кабелей. Для
обозначения другой полярности один из этих кабелей окрашен в другой цвет или имеет
продольную полоску. Вставьте кабель другого цвета (или имеющий полоску) в разъем
“+” (положительный, красный) на данном аппарате и колонках, а другой кабель –
в разъем “-” (отрицательный, черный).
• Соблюдайте осторожность, чтобы жила кабеля колонки не касалась чего-либо и не
контактировала с металлическими деталями данного аппарата. Это может привести
к повреждению аппарата или колонок. В случае короткого замыкания цепи кабеля
колонки при включении данного аппарата на дисплее передней панели появится
сообщение “CHECK SP WIRES!”.
ANTENNA
FM
GND AM
AUDIO 2
CENTER
SURROUND
HDMI 4
FRONT
OR OUT
SUBWOOFER
AUDIO
OUT
SPEAKERS
Колонка окружающего звучания
Фронтальная колонка
Сабвуфер
Центральная колонка
Пр
Ле
Пр
Ле
