Ru

13

ПОДКЛЮЧЕНИЯ

Подключение внешних устройств

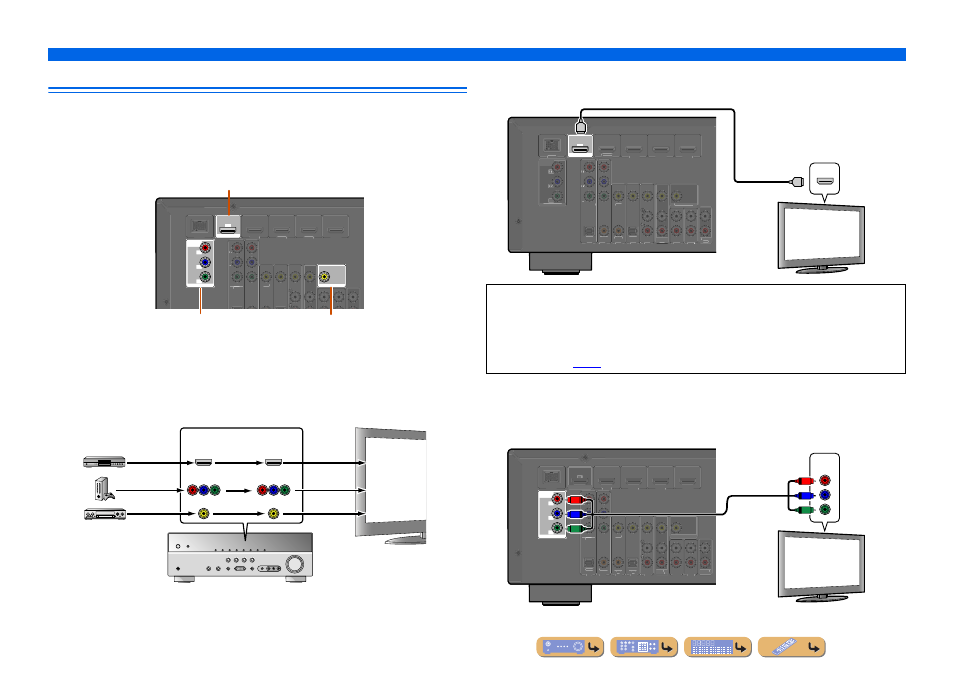

Подключение ТВ-монитора

Данный аппарат оборудован следующими тремя типами выходных гнезд для
подключения к телевизору.
HDMI OUT, COMPONENT VIDEO или VIDEO. Выберите соответствующее
подключение в зависимости от формата входного сигнала, поддерживаемого
телевизором.

Видеосигналы, подаваемые с гнезд определенного типа, выводятся через гнезда того
же типа.
Например, эти три устройства вывода необходимо подключить к монитору, соблюдая
соответствие входных/выходных гнезд и кабелей, а затем переключить входной режим
телевизора на соответствующую установку.

Подключение видеомонитора HDMI

Подключите кабель HDMI к гнезду HDMI OUT.

Подключение компонентного видеомонитора

Подключите компонентный видеокабель к гнездам COMPONENT VIDEO
(MONITOR OUT).

COMPONENT

VIDEO

MONITOR OUT

PR

PB

Y

HDMI OUT

MONITOR OUT

COMPONENT

VIDEO

PR

PB

Y

VIDEO

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

DOCK

ARC

Гнездо HDMI OUT

Гнезда COMPONENT VIDEO

(MONITOR OUT)

Гнездо VIDEO

(MONITOR OUT)

COMPONENT

VIDEO

HDMI

VIDEO

COMPONENT

VIDEO

HDMI

VIDEO

Вход

Выход

ТВ

Вход HDMI

Компонентный
видеовход

Видеовход

• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
• Рекомендуется использовать кабель длиной меньше 5,0 м, чтобы избежать ухудшения

качества сигнала.

• При использовании телевизора, поддерживающего функцию обратного аудиоканала,

аудио-/видеосигналы можно передавать между устройством и телевизором по одному
кабелю HDMI (

☞c. 56

).

HDMI OUT

COMPONENT

VIDEO

PR

PB

Y

OPTICAL

( TV )

AV 1

AV 2

AV 3

AV 4

AV 5

AUDIO 1

AUDIO 2

COAXIAL

(CD)

COAXIAL

OPTICAL

VIDEO

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

COMPONENT

VIDEO

MONITOR OUT

PR

PB

Y

MONITOR OUT

AV

OUT

AUDIO

OUT

DOCK

ARC

HDMI

HDMI

HDMI

Вход HDMI

ТВ

COMPONENT

VIDEO

MONITOR OUT

PR

PB

Y

COMPONENT

VIDEO

PR

PB

Y

OPTICAL

( TV )

AV 1

AV 2

AV 3

AV 4

AV 5

AUDIO 1

AUDIO 2

COAXIAL

(CD)

COAXIAL

OPTICAL

VIDEO

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

HDMI OUT

MONITOR OUT

AV

OUT

AUDIO

OUT

DOCK

ARC

COMPONENT

VIDEO

Y

P

R

P

B

Y

P

R

P

B

Компонентный видеовход
