ПОДКЛЮЧЕНИЯ
Подключение внешних устройств
■

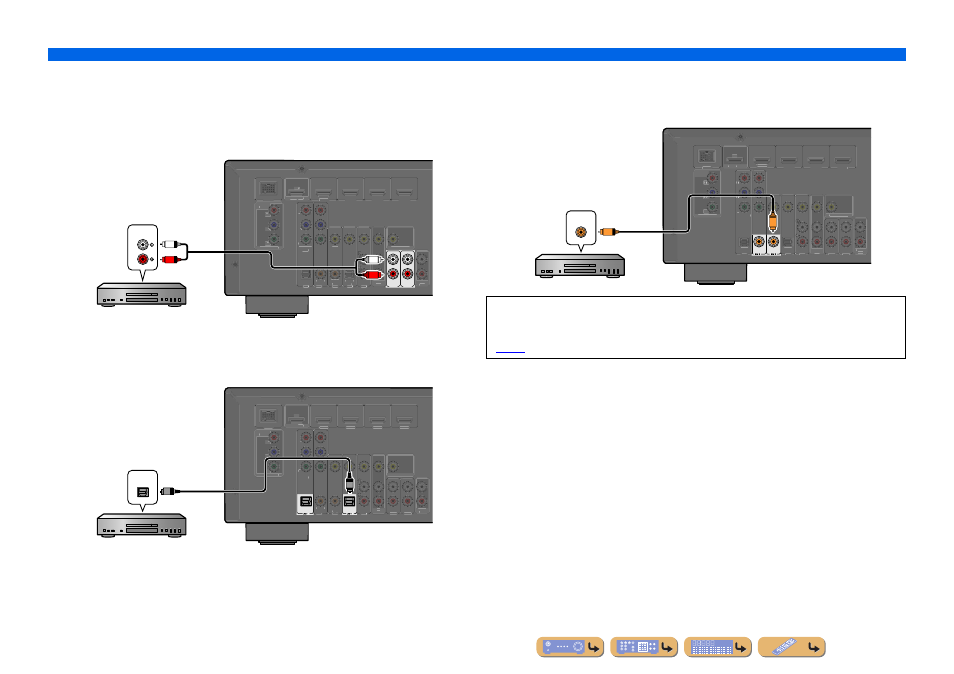

Подключение CD-проигрывателей и других аудиоустройств
Использование источников аналогового стереофонического выходного
сигнала
Выберите для воспроизведения аудиовход (AUDIO1-2), к которому подключено внешнее
устройство.
Использование источников оптического цифрового выходного сигнала
Выберите для воспроизведения вход AV (AV1 или AV4), к которому подключено
внешнее устройство.
Использование источников коаксиального цифрового выходного сигнала
Выберите для воспроизведения вход AV (AV2 или AV3), к которому подключено
внешнее устройство.
AUDIO 1 AUDIO 2
COMPONENT VIDEO
PR
PB
Y
OPTICAL ( TV ) AV 1 AV 2 AV 3 AV 4 AV 5
COAXIAL (CD) COAXIAL OPTICAL
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
COMPONENT VIDEO
MONITOR OUT
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
Y
PB
PR
ARC
AUDIO
R
L R
L
Аудиовыход
CD-проигрыватель
OPTICAL
TV
OPTICAL
COMPONENT VIDEO
PR
PB
Y
AV 2 AV 3 AV 5 AUDIO 1 AUDIO 2
COAXIAL (CD) COAXIAL
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
ARC
O
O OPTICAL
CD-проигрыватель
Аудиовыход (оптический)
Рекомендуется подключать аудиоустройства с коаксиальным цифровым выходом
к коаксиальному цифровому гнезду AV3 на данном аппарате. Данное подключение
позволяет переключаться на вход AV 3 простым нажатием клавиши “CD” SCENE
(
☞c. 26 ).
COAXIAL (CD) COAXIAL
COMPONENT VIDEO
PR
PB
Y
OPTICAL ( TV ) AV 1 AV 4 AV 5 AUDIO 1 AUDIO 2
OPTICAL
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
COMPONENT VIDEO
MONITOR OUT
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
Y
PB
PR
ARC
C
C COAXIAL
Аудиовыход (коаксиальный)
CD-проигрыватель
