ПОДКЛЮЧЕНИЯ
Ru
15

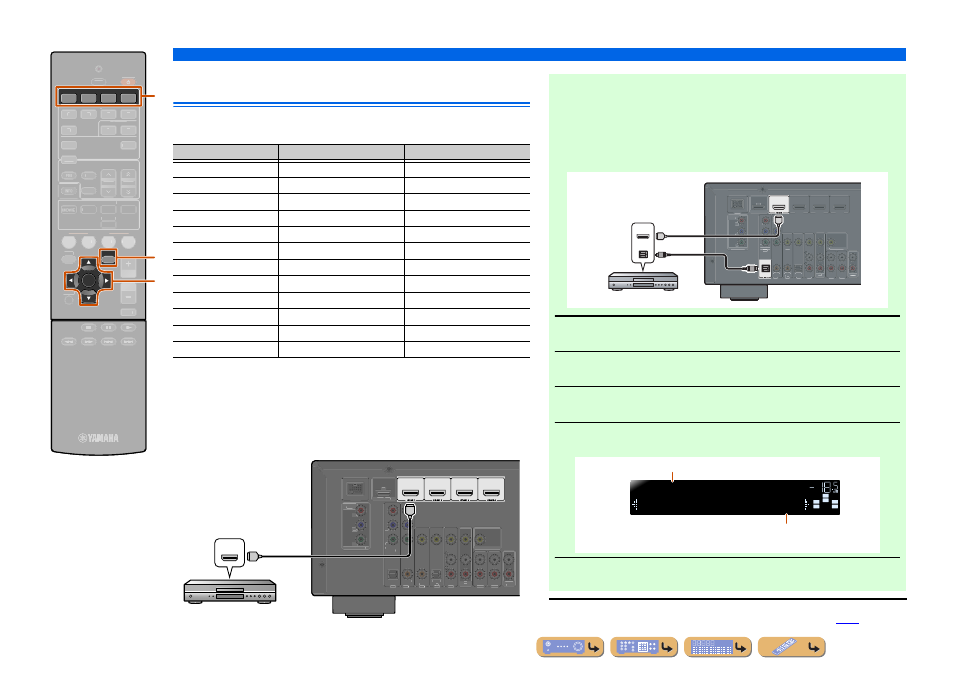

Подключение внешних устройств
Подключение BD/DVD-проигрывателей
и других устройств
Данный аппарат оборудован следующими входными гнездами. Подключите
их к соответствующим выходным гнездам на внешних компонентах.
■
Подключение BD/DVD-проигрывателей и других
устройств с помощью HDMI
Подключите устройство с помощью кабеля HDMI к одному из гнезд
HDMI1-4.
Выберите для воспроизведения вход HDMI (HDMI1-4), к которому
подключено внешнее устройство.
OPTION
HDMI
1 2 3 4
ENTER
RECEIVER
SCENE
SETUP
RETURN
VOLUME
ENHANCER SUR. DECODE
STRAIGHT
AV A A
AUDIO
TRANSMIT
SLEEP
1 2 3 4
1 2 5
V-A V V UX
TUNER
MEMORY
AM
PRESET TUNING
MUSIC STEREO
BD
DVD TV CD RADIO
MUTE
DOCK
m
i
c
c Переключатель
входных сигналов
i Курсор B / C
i ENTER
m OPTION
Входное гнездо Видеовход Аудиовход
HDMI1 HDMI HDMI
HDMI2 HDMI HDMI
HDMI3 HDMI HDMI
HDMI4 HDMI HDMI
AV1 Компонентный видеосигнал Оптический
AV2 Компонентный видеосигнал Коаксиальный цифровой
AV3 Видео Коаксиальный цифровой
AV4 Видео Оптический
AV5 Видео Аналоговый (стерео)
AUDIO1 --- Аналоговый (стерео)
AUDIO2 --- Аналоговый (стерео)
VIDEO AUX Видео Аналоговый (стерео)
(BD/DVD)
COMPONENT VIDEO
PR
PB
Y
OPTICAL ( TV ) AV 1 AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2
COAXIAL (CD) COAXIAL OPTICAL
VIDEO
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
ARC
HDMI
HDMI
HDMI
Выход HDMI
BD/DVD-проигрыватель
■ Получение аудиосигнала от других источников входного сигнала
Данный аппарат позволяет использовать входные гнезда AV1-5
или AUDIO1-2 для получения аудиосигналов от других источников
входного аудиосигнала.
Например, если внешнее устройство не может воспроизводить
аудиосигналы через гнездо HDMI, воспользуйтесь следующим
способом для изменения аудиовхода.
1 Воспользуйтесь cПереключатель входных сигналов для
выбора нужного источника входного сигнала HDMI.
2 Нажмите кнопку mOPTION для отображения меню Option. J 1
3 Нажимайте кнопку iКурсор C до тех пор, пока не отобразится
индикация “Audio In”, а затем нажмите кнопку iENTER .
4 Воспользуйтесь кнопками iКурсор D / E для выбора
источника входного аудиосигнала.
5 После завершения настройки нажмите кнопку mOPTION для
закрытия меню Option.
J 1 : См. раздел “Настройка установок, относящихся к каждому источнику входного сигнала
(меню Option)”для получения подробной информации по меню Option (
☞c. 39 ).
OPTICAL
(BD/DVD)
COMPONENT VIDEO
P R
P B
Y
( TV ) AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2
COAXIAL (CD) COAXIAL OPTICAL
VIDEO
HDMI 2 HDMI 3 HDMI 4 COMPONENT VIDEO
MONITOR OUT
P R
P B
Y
HDMI OUT
MONITOR OUT
AV OUT AUDIO OUT
DOCK
ARC
HDMI
OPTICAL
HDMI
HDMI
O
O
Выход HDMI/Аудио
(оптический)
BD/DVD-проигрыватель
SW
C
L
SL
SR
R
Audio
;;;;;;AV1
HDMI1
VOL.
В случае выбора входного аудиосигнала AV1
(оптического цифрового)
Входы, изменяющие источник аудиосигнала
Назначаемые входные аудиогнезда
