15

CQ-RG131W

Удобным способом определения акустических проводов
и соответствующих им динамиков является тестирование
проводов с помощью 1,5 В батареи АА.

Прикоснитесь одним выводом к одному полюсу батареи,
а другим выводом проведите по второму полюсу. Если Вы
держите в руках акустический провод, в динамиках по-
слышится потрескивание.

Если этого не произойдет, продолжайте проверять раз-
личные комбинации проводов, пока не найдете все акус-
тические провода. При их маркировке укажите положе-
ние динамика для каждого.

Двигатель антенны

Если Ваш автомобиль оборудован автоматической актив-
ной антенной, найдите провод антенного двигателя, под-
соединив один из выводов контрольной лампы к проводу
аккумулятора и по очереди дотрагиваясь другим выво-
дом до оставшихся оголенных проводов отрезанного со-
единительного штекера. Когда Вы найдете верный про-
вод, двигатель антенны заработает.

Антенна

Антенный вывод представляет собой толстый черный
провод с металлическим штекером на конце.

Соедините все выводы

Теперь, когда Вы идентифицировали все провода в авто-
мобиле, можно начать их соединение с выводами магни-
толы. Схема подключения на стр. 19 показывает правиль-
ное соединение и цветовое кодирование проводов.

Перед окончательной инсталляцией устройства настоя-
тельно рекомендуем проверить его работу.

Можно установить устройство на полу и выполнить вре-
менные соединения, чтобы протестировать его работу.
Все оголенные провода следует заизолировать.

З‡КМУ:
д‡ТМ˚И ФУ‚У‰ ФЛЪ‡МЛfl ТОВ‰ЫВЪ ФУ‰НО˛˜‡Ъ¸ ‚ ФУТОВ‰М˛˛
У˜ВВ‰¸, ФУТОВ ЪУ„У Н‡Н З˚ ‚˚ФУОМЛОЛ Л Б‡ЛБУОЛУ‚‡ОЛ УТЪ‡О¸-
М˚В ТУВ‰ËÌÂÌËfl.

Заземление:

Подсоедините черный провод заземления разъема пита-
ния к металлическому шасси автомобиля.

Динамики

Подключите акустические провода в соответствии со схемой,
приведенной ниже. Правильно выполняйте соединения во
избежание повреждения динамиков и аудиосистемы.

Используемые динамики должны выдерживать более
40 Вт акустической мощности. При использовании опцион-
ного усилителя аудиосигнала динамики должны выдержи-
вать его максимальную выходную мощность. Динамики с
низкими входными параметрами могут быть повреждены.

Импеданс динамиков должен составлять 4-8 Ом, что
обычно обозначено на их корпусе. Использование дина-
миков с более высоким или низким общим сопротивле-
нием ухудшает звучание и может привести к поврежде-
нию как самих динамиков, так и аудиосистемы.

ЗМЛП‡МЛВ:
зЛНУ„‰‡ МВ Б‡ÁÂÏÎflÈÚ ‡НЫТЪЛ˜ВТНЛВ ФУ‚У‰‡. з‡ФЛПВ, МВ
ФУО¸БЫИЪВТ¸ ТЛТЪВПУИ Б‡ÁÂÏÎÂÌËfl М‡ ¯‡ТТЛ ЛОЛ ЪВıФУ‚У‰-
МУИ ‡НЫТЪЛ˜ВТНУИ ТЛТЪВПУИ Т У·˘ЛП НУМЪЫУП Б‡ÁÂÏÎÂÌËfl.
д‡К‰˚И ‰ЛМ‡ПЛН ‰УОКВМ ·˚Ъ¸ ФУ‰НО˛˜ВМ ФУ УЪ‰ВО¸МУТЪЛ ФЛ
ФУПУ˘Л Ф‡‡ООВО¸М˚ı ЛБУОЛУ‚‡ММ˚ı ФУ‚У‰У‚. ЦТОЛ Ы З‡Т
ВТЪ¸ ÒÓÏÌÂÌËfl ФУ ФУ‚У‰Ы НУМЩЛ„Ы‡ˆЛЛ ‡НЫТЪЛ˜ВТНУИ ФУ‚У‰НЛ
‚ З‡¯ВП ‡‚ЪУПУ·ЛОВ, ФУНУМТЫО¸ЪЛЫИЪВТ¸ ‚ ·ОЛК‡И¯ВП ТВ-
‚ЛТМУП ˆÂÌÚÂ.

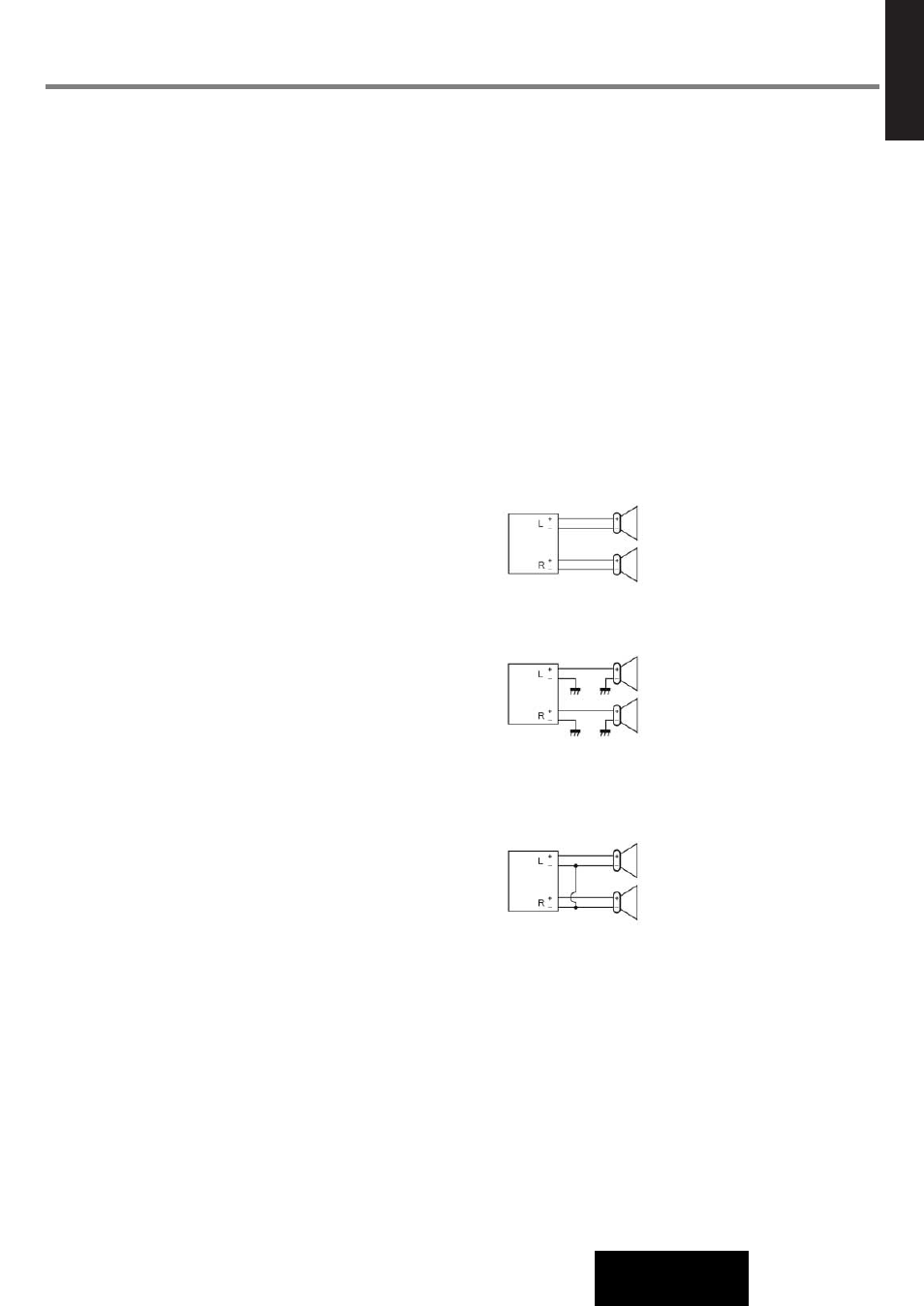

Правильно
Нет контура заземления

Неправильно
Общий контур заземления на шасси

Неправильно
Объединенная акустическая система
(общий провод заземления)
