ВНИМАНИЕ
Эта информация предназначена только для квалифицированных установщиков аудиоаппаратуры и не рассчитана на
неспециалистов. Она не содержит предупреждений о потенциальной опасности, которая может возникнуть при попытках
инсталляции этого устройства.
Любая попытка установить это устройство в автомобиль, предпринятая неспециалистом, может вызвать повреждение
электрической системы, а также привести к серьезным травмам и даже к фатальным последствиям.

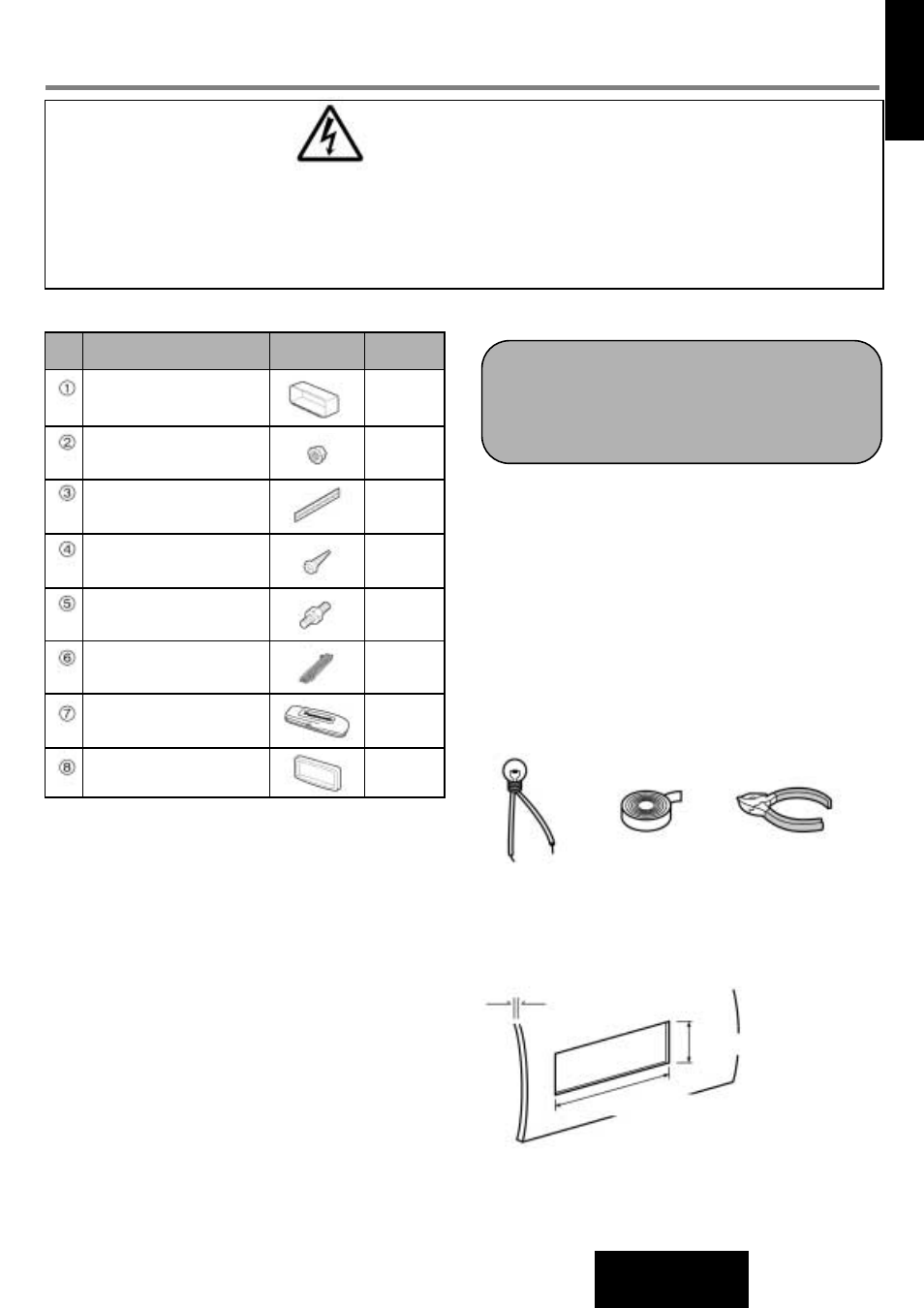

❒ Монтажный комплект
❒ Общие сведения об установке
Данное изделие должно устанавливаться профессионалом.
Однако если Вы все же собираетесь устанавливать его
самостоятельно, то в первую очередь необходимо выбрать
место для инсталляции. Инструкции, приведенные на этих
страницах, помогут Вам выполнить остальные шаги:
(Пожалуйста, обратите внимание на предупреждение,
помещенное вверху страницы.)
• Выполните идентификацию и маркировку автомобильных
проводов.
• Подсоедините автомобильные провода к проводам
разъема питания.
• Установите устройство в приборную панель.
• Проверьте его работу.
Если у Вас возникли проблемы, пожалуйста, обратитесь к
специалиступо установке аудиотехники.
Перед началом установки просмотрите материалы,
которыми укомплектовано Ваше устройство.
• Список сервисных центров Panasonic. Сохраните его на
тот случай, если возникнет необходимость в сервисном
обслуживании.
• Монтажный комплект. Необходим для установки
устройства в приборной панели.
❒ Необходимые инструменты
Вам понадобится отвертка, батарея АА с напряжением 1,5 В,
а также следующее:
Контрольная
лампа
Изоляционная
Плоскогубцы-бокорезы
12 В DC
лента
❒ Характеристики приборной
панели
Толщина
Мин. 4,75 мм
Макс. 5,56 мм
№ Деталь
Схематичное Количество
Монтажный кожух
1
Шестигранная гайка (
∅
5 мм)
1
Задняя опорная планка
1
Монтажный винт
1
Крепежный болт (
∅
5мм)
1
Разъем питания
1
Футляр для съемной
1
Декоративная накладка
1
Внимание:
• Данное устройство работает только с системой автомобиль-
ных аккумуляторов с напряжением 12 В постоянного тока и
заземлением «минуса» на массу. Не пытайтесь использовать
какую-либо другую систему. Пренебрежение этим требова-
нием может привести к серьезным поломкам.
53 мм
182 мм
15
Руководство по инсталляции
CQ-DF202W
(
∅
5 мм х 16 мм)
лицевой панели
лицевой панели
