Страница 32: Подключение принтера
30
Руководство по установке
SATEL
Регистр S0 модема задается командой ats0=0 (на рисунке 14 модем
показывает установку регистра в несколько другом виде S00:000).
При перезапуске модема ПКП выдает команду ATZ, на настройку согласно
параметрам, сохраненным в «profil 0». По этому поводу не имеет значения
текущая установка параметров, описанных в пункте 2 («ACTIVE PROFILE»),
но важно, чтобы параметры были заданы правильно в «profil 0».
5.16
Подключение принтера
4
5
TXD
COM
DSR
1
5
6
2
RXD
COM
DTR

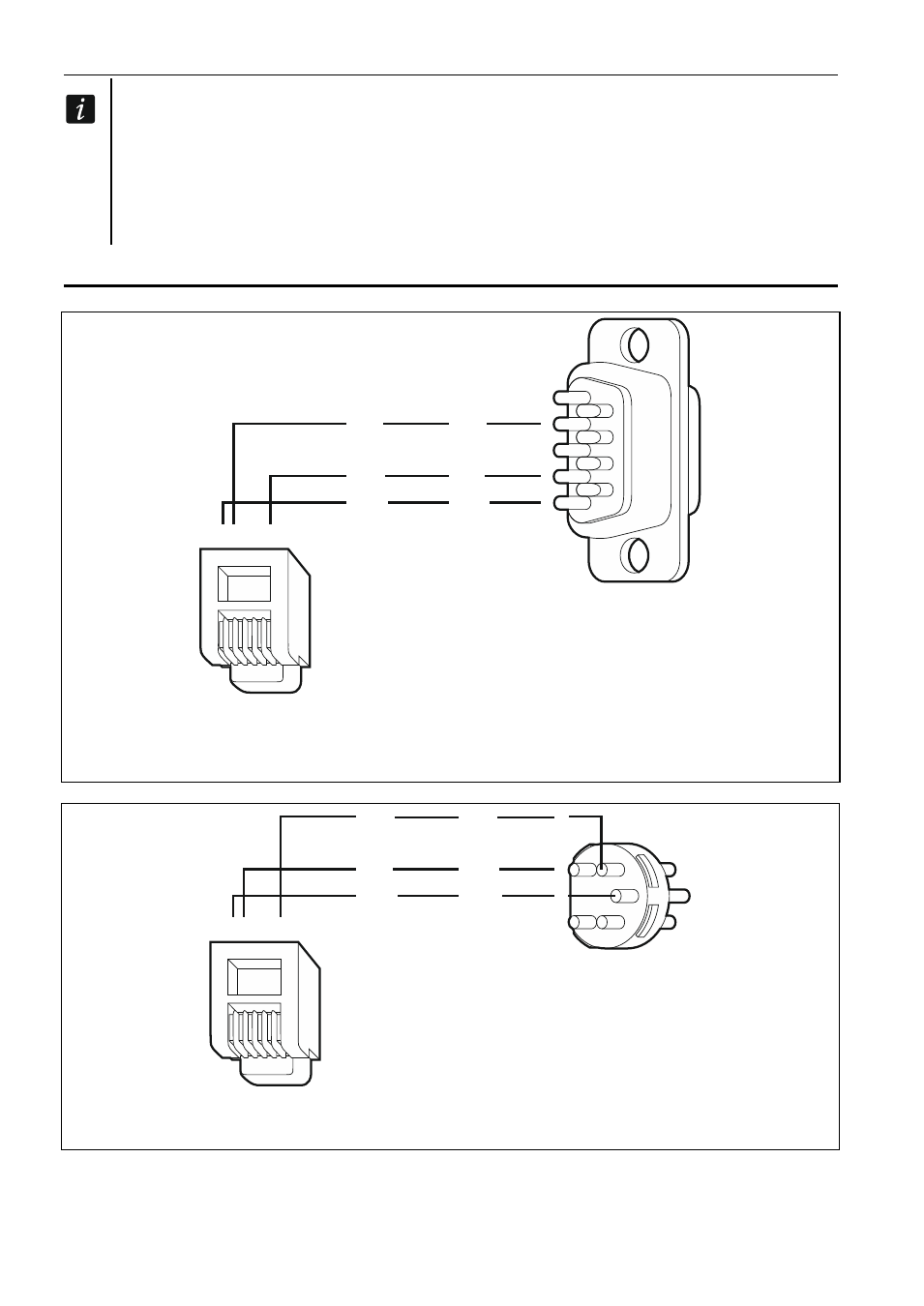

Рис. 15. Способ подключения принтера с помощью штекера DB-9 тип «папа» (вид
со стороны точек пайки. С левой стороны – штекер RJ, подключаемый к разъему на
плате ПКП.
TXD
COM
DSR
1
5
6
RXD
COM
DTR
1
2
3
Рис. 16. Способ подключения принтера с помощью штекера DIN 5-pin (вид со стороны
точек пайки). С левой стороны – штекер RJ, подключаемый к разъему на плате ПКП.
Порт RS-232 ПКП позволяет подключить принтер, оборудованный последовательным
портом. ПКП может выводить на принтер события в «сжатом» виде (каждое событие
занимает одну строку распечатка, содержащую 80 знаков) или в «расширенном»
